桁架支撑用一体式轴承座结构设计

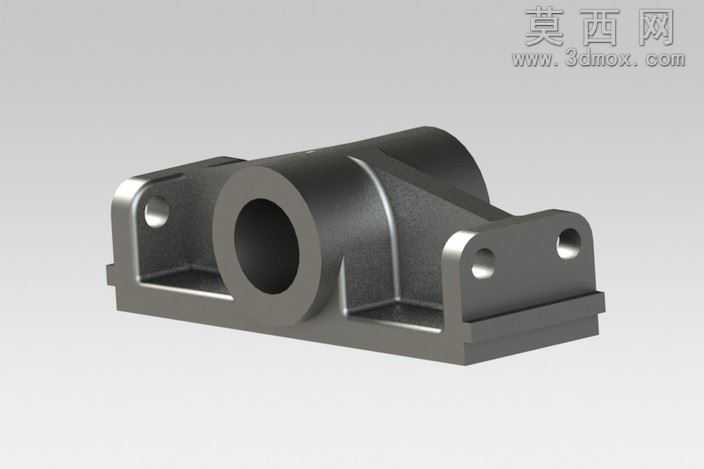

该三维模型为桁架配套使用的一体式轴承支撑构件，建模阶段采用参数化特征构建逻辑，首先绘制底部安装基座的二维轮廓草图，通过拉伸凸台命令生成基座实体，基座两侧设计对称的安装耳板，耳板上预留同轴的螺栓过孔，用于构件与桁架主体的紧固连接，孔位边缘做倒角处理避免安装时应力集中。主体轴承容纳腔采用同轴回转特征构建，先绘制轴承腔的内外径截面轮廓，通过旋转凸台命令生成中空的轴套结构，轴套内壁预留轴承安装的配合公差面，轴套与底部基座之间设置对称分布的加强筋结构，加强筋采用三角形截面设计，从基座上表面平滑过渡到轴套外壁，有效提升整体结构的抗扭、抗弯承载能力，避免受力时出现结构形变。模型渲染阶段采用金属磨砂材质，模拟铸铁构件的哑光金属质感，通过环境光遮蔽效果凸显结构的棱角与曲面过渡关系，材质参数设置贴合实际铸件的表面粗糙度，让渲染效果更贴近真实工业零件的视觉表现。结构设计上采用一体化成型思路，摒弃传统分体式轴承座的拼接结构，减少装配环节的累计误差，底部基座设计有定位凸台，可与桁架上的定位槽快速配合实现安装定位，两侧耳板的安装孔采用长圆孔与圆孔组合的形式，既可以保证安装时的位置微调余量，又能实现紧固后的可靠定位。轴套两端的端面做平行度公差约束，保证轴承安装后端面与轴线的垂直度要求，加强筋与轴套、基座的连接处均做圆角过渡，避免应力集中导致的构件断裂风险，整体结构兼顾承载性能与安装便捷性，可直接用于桁架传动部位的转轴支撑场景，建模过程中所有特征均保留参数化编辑属性，可根据实际使用的轴承型号、桁架安装尺寸快速调整对应参数，适配不同规格的桁架传动结构需求。
