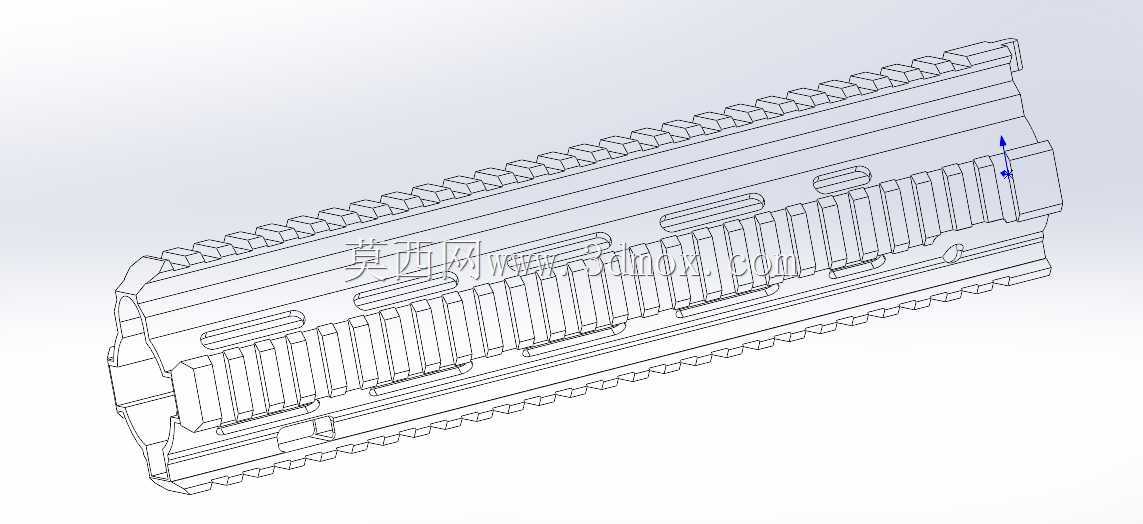

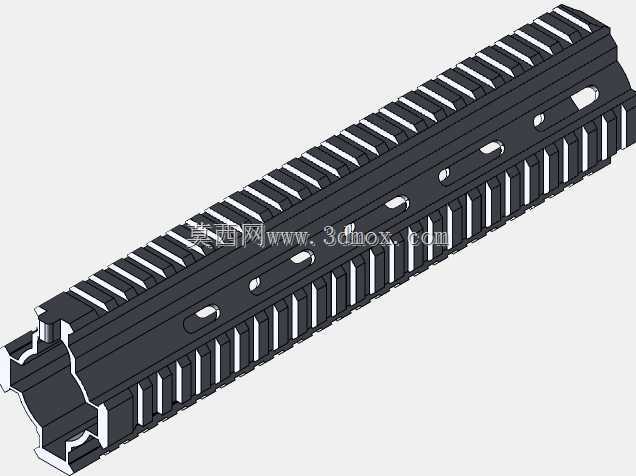

M27IAR枪械鱼骨护木结构三维设计

　　该护木作为轻武器系统的核心外接承载部件，主要适配M27IAR系列自动步枪，承担着枪械前端附件挂载、枪管隔热防护、握持操作支撑三大核心功能，在实战应用与训练场景中，可直接串联战术灯、激光指示器、前握把、倍率瞄准镜配套串列架等多种战术附件，同时隔绝连续射击后枪管传递的高温，避免射手握持时出现烫伤，也能在复杂携行环境中为枪管提供侧向防护，减少外力磕碰对枪管固有精度的影响。从结构设计逻辑来看，整体采用一体化长条形包覆式构型，沿护木轴向全长布置多段标准皮卡汀尼导轨，导轨齿形严格遵循战术附件通用接口尺寸规范，保证不同厂商生产的标准附件都能实现无间隙锁紧安装；护木主体侧面开设多组长条形减重槽，在保证整体结构刚度满足连发射击振动工况要求的前提下，

　　尽可能降低护木自身重量，减少枪械前端的配重负担，提升据枪时的动态平衡表现。护木内侧预留有足够的枪管安装间隙，可兼容不同规格的枪管外径，同时避开枪管导气结构的运动行程，不会对自动机的往复运动产生干涉；安装端的接口尺寸完全匹配M27IAR步枪机匣前端的固定点位，安装时可通过侧面的锁紧结构实现与机匣的刚性连接，保证多次拆装后仍能维持较高的位置一致性，避免因护木偏移影响附件瞄准的归零状态。护木外轮廓的棱边均做了圆弧过渡处理，射手在裸手握持或者带战术手套操作时，不会出现尖锐棱角硌手的问题，表面的防滑齿结构沿护木周向均匀布置，即使在雨天或者手部出汗的工况下，也能提供足够的握持摩擦力，保证据枪稳定性。

　　设计过程中针对护木的受力工况做了针对性的结构强化，在导轨安装根部、护木与机匣连接的受力集中区域做了局部加厚处理，避免安装重型战术附件时出现结构变形，同时所有减重槽的开设位置都避开了主受力路径，保证护木在承受侧向冲击、持续后坐振动的工况下不会出现开裂或者形变超差的问题。护木的整体长度覆盖枪管前段的主要发热区域，隔热间隙的设计既保证了空气流通散热效率，也能避免高温直接传递到护木外表面影响操作，周向布置的导轨可满足不同战术场景下的附件安装需求，无需额外加装转接配件即可实现多位置附件拓展。
