战术导轨配套小型锁紧固定夹具结构

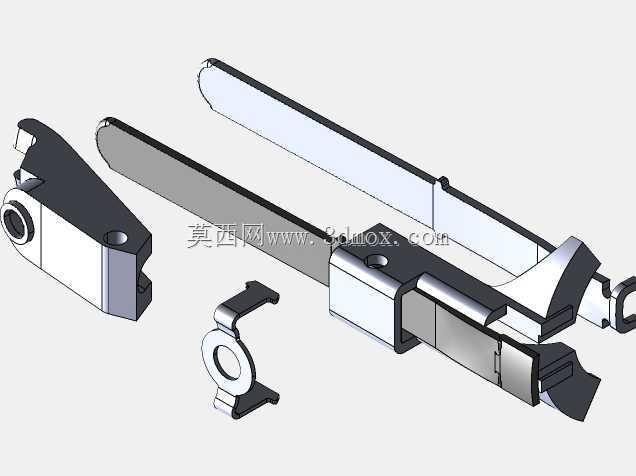

　　这套小型锁紧固定组件，主要适配战术导轨系统的加装固定场景，在户外竞技装备改装、战术附件加装领域应用广泛，核心作用是实现小型附件在导轨上的快速锁紧与位置固定，避免使用过程中出现附件移位、松脱的问题，保障射击竞技过程中附件的定位精度。从结构设计来看，整套组件拆分后包含主锁紧压条、侧边限位块、环形锁扣三个核心部分，主压条采用长条形薄壁结构，内侧做了与导轨齿槽完全匹配的卡合凸台，安装时凸台嵌入导轨的定位齿槽内，可限制组件沿导轨长度方向的窜动，压条外侧做了圆弧过渡处理，避免锐边划伤使用者或装具面料。侧边限位块采用L型折弯结构，折弯角度严格匹配导轨侧边的安装基准面，装配时贴合导轨侧壁，承担横向限位的作用，抵消附件安装后产生的侧向倾覆力矩，

　　避免组件在受侧向力时从导轨侧边滑脱。环形锁扣是整套结构的核心锁紧部件，内孔做了与锁紧螺杆匹配的圆弧接触面，锁扣两侧的卡脚可卡入压条端部的卡槽内，当锁紧螺杆拧紧时，锁扣会拉动两侧压条向导轨中心收拢，实现整个组件的抱紧固定。设计过程中充分考虑了实际使用的安装边界，整套组件装配完成后，突出导轨表面的高度控制在较低范围，不会遮挡瞄准基线，也不会与其他加装的附件产生干涉，组件沿导轨长度方向的安装尺寸紧凑，可在有限的导轨长度空间内同时布置多组同类型夹具，满足多附件同时加装的需求。需要注意的是，夹具上的螺纹安装位需要根据实际配装的附件规格做二次精加工，因为不同附件的安装螺纹规格、螺纹深度存在差异，预留加工余量可适配更多类型的加装附件，

　　提升组件的通用性。整套结构的受力路径经过反复优化，锁紧力通过锁扣均匀传递到两侧压条上，不会出现局部应力集中导致的零件变形问题，反复拆装后也不会出现锁紧力衰减的情况，可满足高频次拆装调整的使用需求。压条与导轨接触的表面做了细微的防滑纹理处理，在不破坏导轨表面防腐层的前提下，进一步提升锁紧后的摩擦力，即使在强后坐力冲击的场景下，也能保持固定位置不发生偏移。
