M203榴弹发射器配套握持操作部件结构

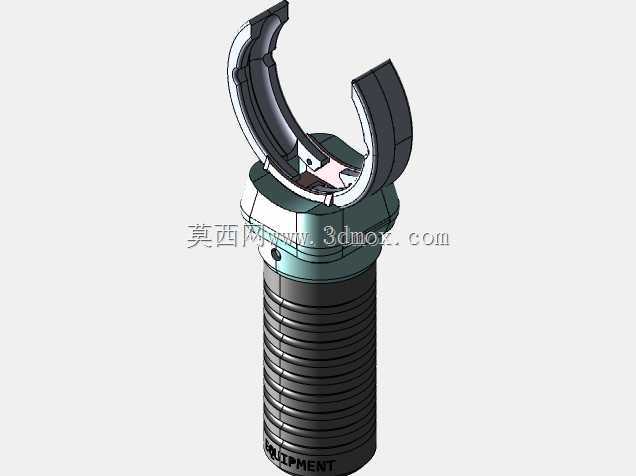

　　该部件作为榴弹发射装置的配套握持操作组件，核心应用场景为单兵附加式榴弹发射器的操作端，承担发射前握持稳定、击发操作时的受力承载、装置与护木衔接定位的多重作用，区别于常规枪械握把的受力设计，该部件需要兼顾发射瞬间的后坐力传导、不同握持手型的贴合度、以及与发射管组件的同轴装配精度。从结构设计逻辑来看，上部的开叉式抱爪结构是核心定位单元，采用对称式弧形内凹轮廓，内曲面做了适配发射管外径的圆弧过渡，装配时可直接卡入发射管对应定位槽，无需额外紧固件即可实现周向限位，抱爪根部做了加厚圆角处理，抵消发射时的交变应力集中，避免长期使用后出现爪部断裂变形。下部的握持段采用等距环形防滑槽设计，槽深控制在1.2mm左右，既保证戴战术手套操作时的摩擦力，

　　又不会因为槽深过大积存泥沙污垢，握持段的外径做了渐变收窄处理，靠近抱爪的根部直径略大，向尾端逐步收窄，贴合人手握持时的指节弯曲弧度，长时间握持不易产生疲劳。安装边界方面，该部件上端抱爪的开合角度适配标准直径的榴弹发射管外圆，下部握持段的外螺纹段可直接旋入发射器本体的对应安装基座，螺纹规格采用标准细牙螺纹，保证装配后的同轴度误差控制在0.1mm以内，避免握持时出现受力偏斜影响射击精度。设计过程中参考了实装部件的受力分布，在抱爪与握持段的衔接位置做了内置加强筋结构，外部无突出棱角，避免勾挂装具，整体外轮廓做了圆弧钝化处理，操作时不会划伤手部。实际使用中，该部件不承担击发机构的传动功能，仅作为操作握持与定位辅助，

　　因此结构上未设置复杂的内部传动腔，整体为一体化加工结构，可靠性更高，能够适应高温、高湿、沙尘等复杂野外环境下的使用需求，日常维护仅需清理表面污垢即可，无需拆解内部结构。从建模还原角度，该结构的曲面过渡均采用G1连续处理，抱爪的内曲面与发射管的配合面预留了合理的装配间隙，既保证安装时的顺畅度，又不会出现装配后旷量过大的问题，握持段的防滑槽采用环形阵列生成，槽边做了0.2mm的倒角处理，避免锐边割手。
