立式铣削加工中心整机结构三维建模

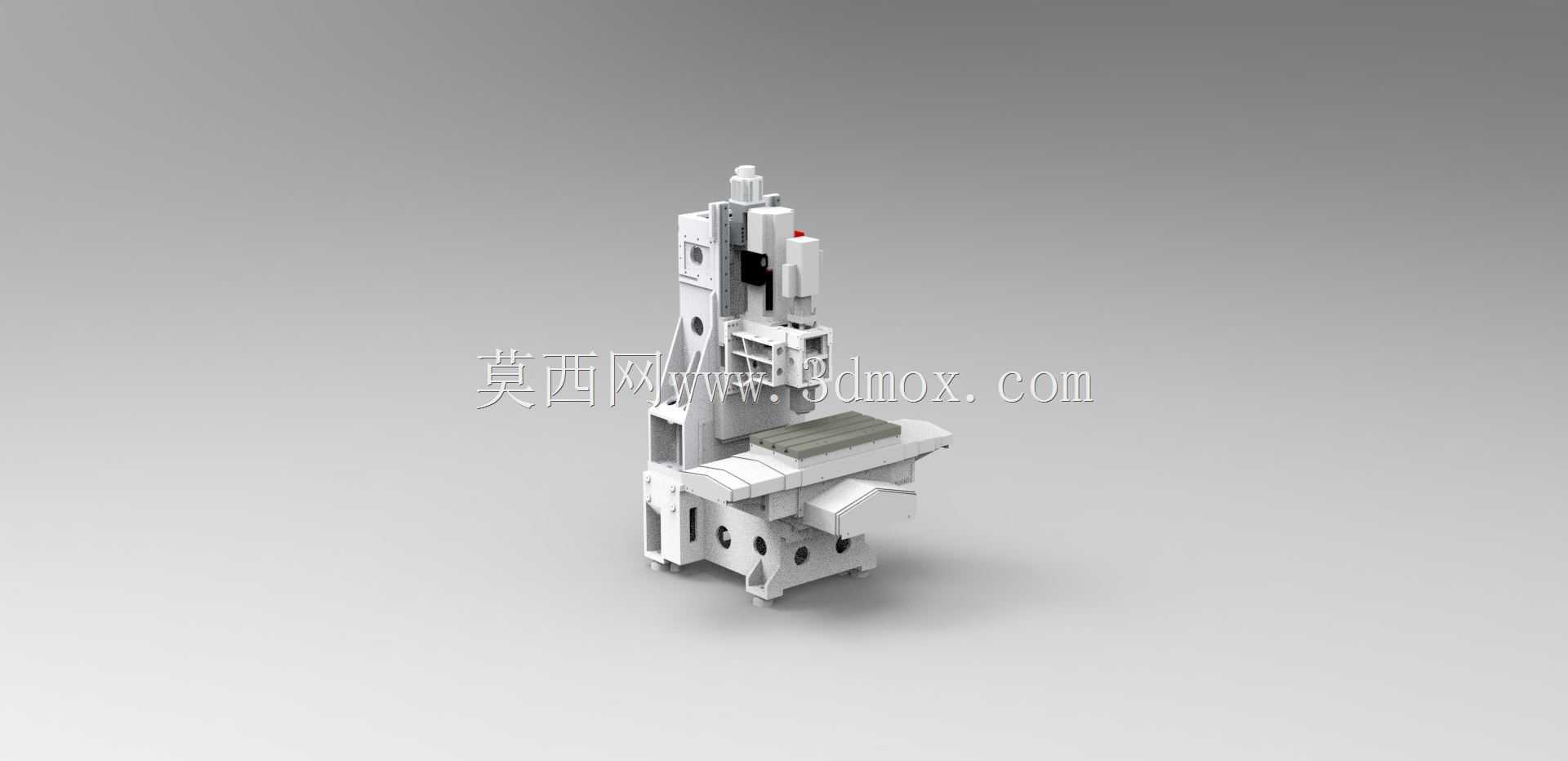

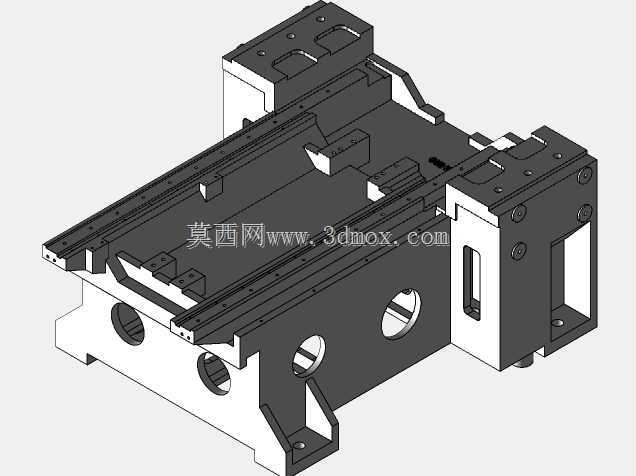

　　这款立式铣削加工中心的三维模型，完整还原了设备从床身底座到主轴滑枕的全层级装配关系，建模过程中严格遵循实际机床的刚性设计逻辑，对各部件的连接界面、运动行程边界都做了精准还原。从实际应用场景来看，这类设备广泛分布在通用机械加工车间、模具制造分厂、汽车零部件加工工位，承担平面铣削、型腔加工、钻孔攻丝、镗孔铰孔等多工序加工任务，一次装夹即可完成工件大部分面的加工，能有效减少多次装夹带来的定位误差，提升中小批量复杂零件的加工效率。模型呈现的床身部分采用整体式箱型筋板布局，底部预留了地脚螺栓安装的沉孔位置与调平垫块的安装面，安装边界尺寸匹配常规车间设备布局的预留空间，不需要额外改造基础即可完成就位。主轴箱部分沿立柱导轨做垂直方向进给，

　　滑座沿床身导轨做横向进给，工作台沿滑座导轨做纵向进给，三个进给轴的导轨安装面、丝杠支撑座位置都在模型中做了细节体现，能直观看到各运动部件的行程限位位置，避免实际选型时出现行程与工件尺寸不匹配的问题。设计思路上，该结构优先保障切削刚性，主轴部件靠近立柱导轨面的布局缩短了切削力的传力路径，能减少重切削时的主轴颤振，工作台的T型槽布局符合通用工装夹具的安装标准，可直接适配标准机用虎钳、组合压板、专用夹具的安装需求。模型还还原了外围的防护钣金、操作面板安装位、排屑缺口的位置，能帮助设计人员快速完成车间布局规划、夹具干涉检查、加工路径模拟等前期工作，在设备改造、产线升级的方案设计阶段，可直接调用该模型进行空间校核，减少现场测绘的工作量。

　　各运动部件的配合间隙、装配公差带在建模时参考了行业通用的机床设计规范，传动部件的安装位置预留了检修维护的操作空间，日常更换主轴轴承、调整丝杠预紧、维护导轨润滑系统的操作空间都在结构上做了预留，不会出现后期维护时工具无法伸入的问题。
