ANSI B16.5类150管法兰系列三维设计模型

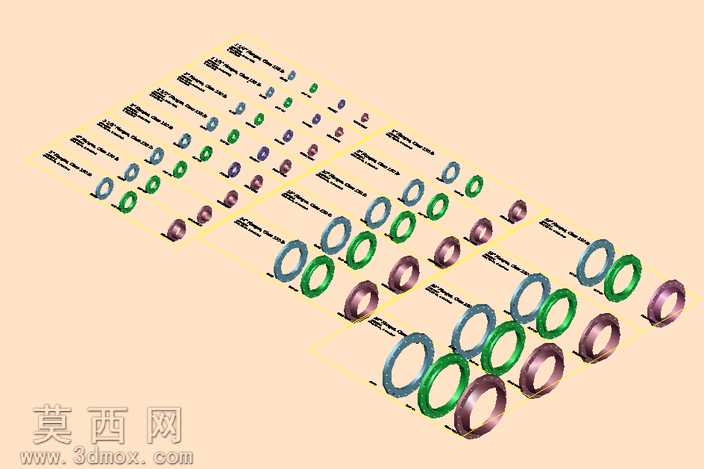

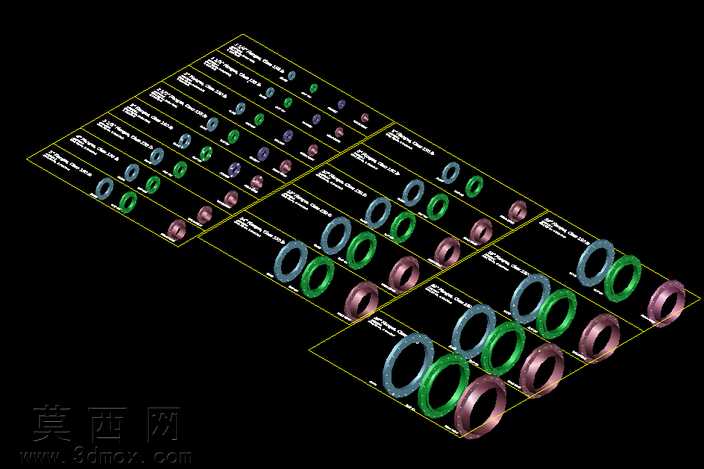

本套模型为符合ANSI B16.5标准的类150管法兰系列三维设计成果，覆盖从1 1/4英寸到24英寸的全规格尺寸，包含盲法兰、滑动法兰、承插焊接法兰、焊缝颈法兰等多种常用法兰类型，可满足不同工业管道连接场景的设计选型需求。建模过程严格遵循美标法兰的尺寸规范，对法兰的外径、螺栓孔中心距、螺栓孔数量与直径、密封面形式、法兰厚度、颈高与锥度等核心参数进行了精准还原，每一处结构细节都经过尺寸校验，确保模型与实际工业标准件的参数完全匹配，可直接用于管道系统的装配设计、干涉检查与工程出图。模型采用参数化建模思路搭建，不同规格的法兰通过统一的参数驱动生成，既保证了同系列法兰结构逻辑的一致性，也方便后续根据实际工程需求调整规格参数，适配不同压力等级、不同管径的管道连接场景。渲染阶段针对不同类型的法兰赋予了差异化的材质表现，通过蓝、绿、紫等不同的金属材质区分不同结构类型的法兰，既直观呈现了各类法兰的外观差异，也还原了金属锻件的质感，密封面、螺栓孔、焊接颈等关键结构部位做了细节强化，能够清晰展示不同法兰的结构特征与连接原理。从结构设计来看，不同类型的法兰适配不同的管道连接工艺：滑动法兰便于管道穿入后组对焊接，安装容错率高；承插焊接法兰适配小口径高压管道的连接，焊接可靠性强；焊缝颈法兰通过长锥颈结构实现与管道的平滑过渡，能有效降低应力集中，适配高温高压的严苛工况；盲法兰则用于管道末端的封堵，实现管路系统的封闭。整套模型结构完整，参数准确，既可以作为机械设计、管道工程设计的标准件库调用，也可用于法兰相关的教学演示、产品展示场景，帮助设计人员快速完成管道系统的装配设计，减少标准件重复建模的工作量，提升工程设计的效率与准确性。
