可调角度式太阳能电池板安装机架结构

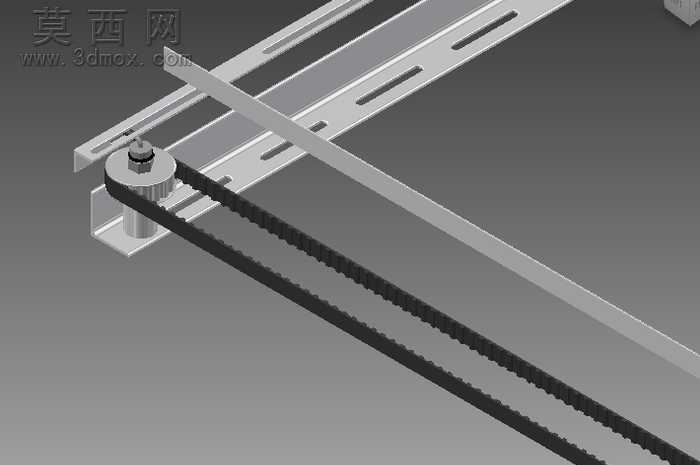

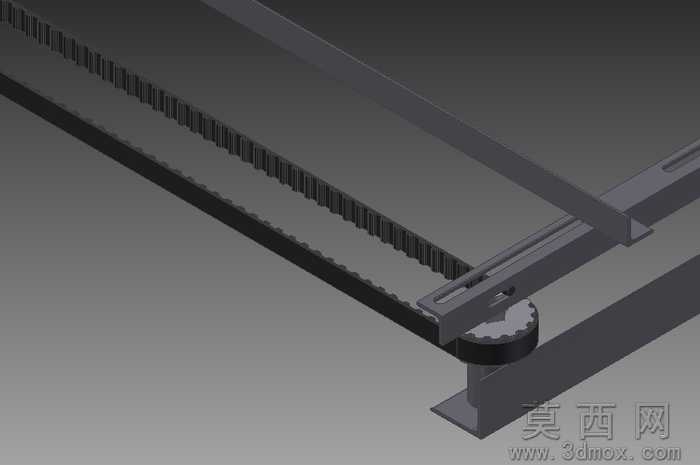

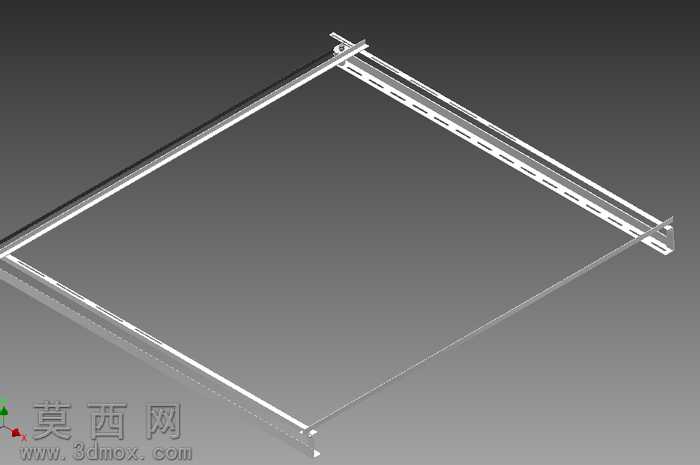

本作品为可调角度太阳能电池板安装机架，采用三维参数化建模方式完成整体结构设计，建模过程中对各装配部件进行了严谨的干涉校验，确保所有运动部件在角度调节行程内无卡滞、无碰撞，装配公差符合通用机械加工的精度要求。整体机架采用框架式结构设计，主体承载边框选用轻量化高强度的金属型材作为基础材质，渲染阶段赋予不锈钢金属材质，还原了不锈钢表面哑光磨砂的金属质感，清晰呈现型材表面的安装槽道、定位孔位的细节特征，底座部分则赋予硬质工程塑料与金属结合的材质表现，区分不同功能部件的材质属性。结构设计上，采用螺母与同步带配合的驱动方案实现角度调节功能，驱动组件可从机架两端接入动力，通过传动结构带动机架整体绕铰接轴转动，将电池板面板抬升调整至所需的安装倾角，适配不同纬度地区、不同季节的太阳高度角，最大化光伏板的受光效率。机架上预设的标准螺钉安装位，可适配不同尺寸规格的太阳能电池板固定需求，降低现场安装的适配难度；底座部分设计有阵列排布的安装孔位，既可以通过配重块实现无打孔的屋面放置安装，也可以通过膨胀螺栓直接紧固在屋面结构上，兼顾临时部署与永久固定两种安装场景的使用需求，提升产品的场景适配灵活性。建模过程中对同步带传动的张紧结构、螺母驱动的自锁特性进行了结构还原，确保调节到位后机架可稳定锁定在设定角度，不会出现受外力、风压影响自行偏移的问题，整体结构兼顾轻量化与结构强度，在保证承载能力的前提下尽可能降低机架自重，减少屋面荷载压力，同时不锈钢材质的选用也充分考虑了户外长期使用的耐候性需求，可适应日晒雨淋的户外使用环境，延长机架的整体使用寿命。
