连体翻盖式塑料收纳防护盒结构设计

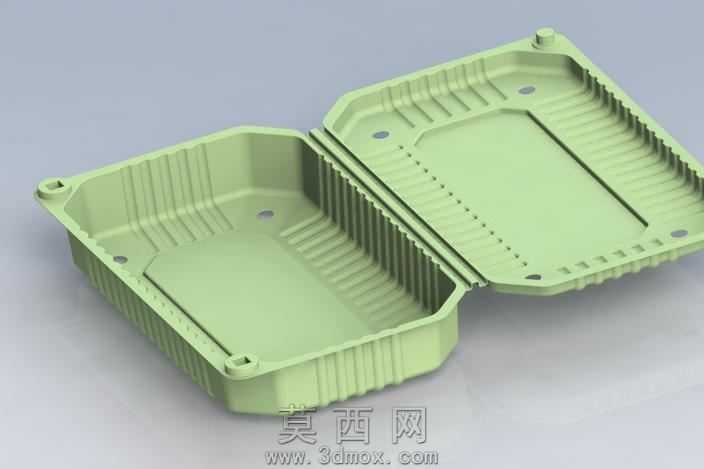

本作品为连体翻盖式塑料防护收纳盒的三维参数化模型，采用SolidWorks完成全参数化建模，建模过程遵循注塑件设计规范，完整还原了产品的一体化翻盖结构、加强筋布局、安装定位特征与开合限位结构。建模阶段首先绘制盒体与盒盖的基础轮廓草图，通过抽壳命令生成均匀壁厚的壳体基础，针对连体翻盖的活页连接区域，采用渐变壁厚设计避免注塑成型时出现应力集中与缩痕问题，同时保证翻盖反复开合的结构韧性。盒体与盒盖的内表面均匀排布纵横交错的加强筋结构，筋条高度与壁厚比例严格遵循注塑工艺要求，既提升了薄壁壳体的整体抗形变能力，避免盒体受挤压出现凹陷变形，又不会导致产品壁厚不均产生成型缺陷。模型完整还原了盒体边角处的安装固定孔位，孔位周边设计有局部加厚的凸台结构，提升安装点位的结构强度，避免螺丝锁附时出现柱位断裂问题；盒盖与盒体的合模接触面设计有一圈凸起的密封止口结构，合盖后可实现精准对位，同时具备基础的防尘防护效果。渲染阶段采用哑光浅绿色塑料材质，模拟常见PP或PE注塑材质的表面质感，调整材质的粗糙度与漫反射参数，还原塑料壳体柔和的哑光反光效果，渲染场景采用柔和的侧上方打光，清晰展现加强筋、止口、安装孔等细节结构的形态与布局。设计过程中充分考虑注塑成型的工艺可行性，所有转角位置均设计有均匀的圆角过渡，避免尖锐棱角导致的应力集中与成型填充困难，整体结构一体成型无需额外装配合页部件，可通过注塑工艺一次成型，大幅降低生产装配成本，适用于小型零部件收纳、电子元件防护、产品外包装等多种使用场景，模型特征完整可直接用于模具设计参考、结构验证与产品渲染展示。
