欧式翼背单人沙发椅CAD设计方案

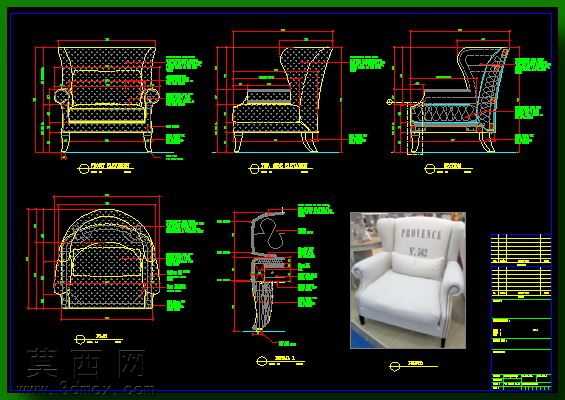

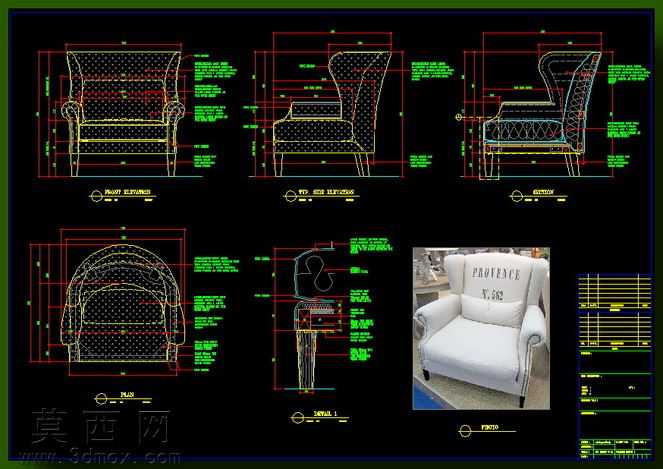

本设计为欧式翼背单人沙发椅，以实物照片为参考完成全套二维工程图绘制，完整呈现了这款经典休闲座椅的全部结构细节与尺寸参数。设计过程中首先对参考实物进行比例拆解，确定座椅总高、座宽、座深、靠背倾角等核心人体工程学参数，保证成品坐感贴合腰背曲线，翼状靠背的延伸高度恰好能为头部提供侧向倚靠支撑，适配客厅休闲区、书房阅读角等多种场景使用。图纸从正视图、侧视图、俯视图、局部剖视图等多个视角展开绘制，清晰标注了软包层厚度、实木框架轮廓、椅腿倾斜角度、扶手弧度等关键尺寸，其中靠背的翼状曲面采用多段样条曲线拟合，还原了经典翼背椅优雅的包裹式造型，软包区域的填充纹理标注明确了不同部位的填充密度差异，座面区域采用高回弹填充保证支撑性，靠背与翼边区域采用软质填充提升倚靠舒适度。椅腿设计为经典的外倾式实木细腿，既保证了整体结构的稳定性，又弱化了软包椅身的厚重感，扶手处的卷边造型也在图纸中做了细节拆解，明确了内部框架与外部软包的衔接关系。整套图纸严格遵循家具制图规范，尺寸标注清晰无歧义，技术要求明确了框架材质、软包面料、五金连接件的选型标准，既可以作为家具生产的加工依据，也可以作为三维建模的基础参考，帮助建模者快速还原这款翼背椅的立体造型，调整材质与渲染参数后即可用于家具方案展示、场景搭配设计等用途。设计中兼顾了经典家具的美学特征与现代家具的实用需求，在还原欧式翼背椅复古质感的同时，优化了座面高度与靠背倾角，更符合当代人的使用习惯。
