法兰式手动球阀工业三维设计作品

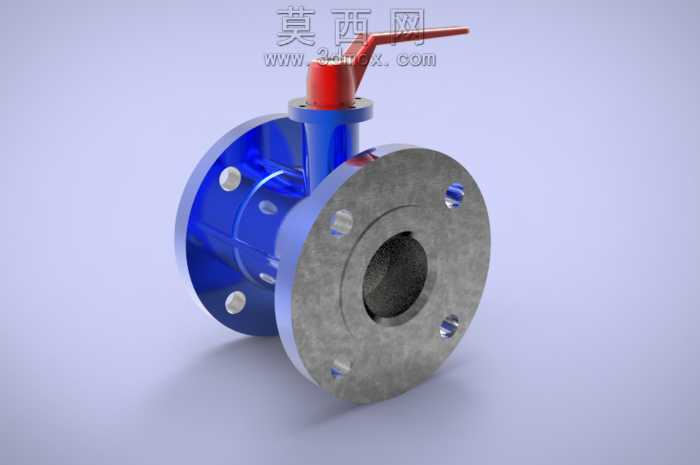

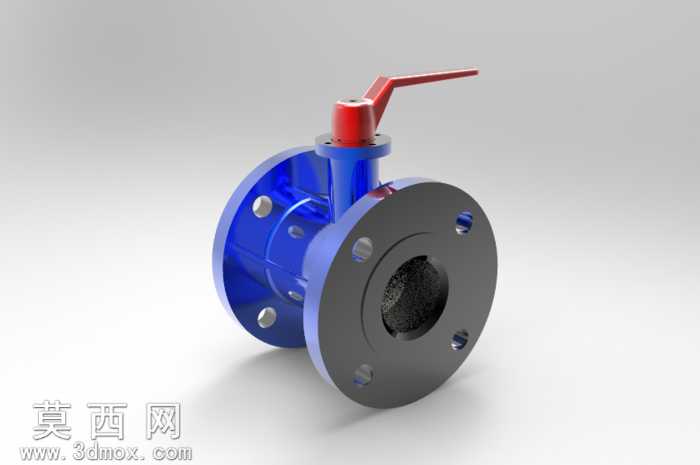

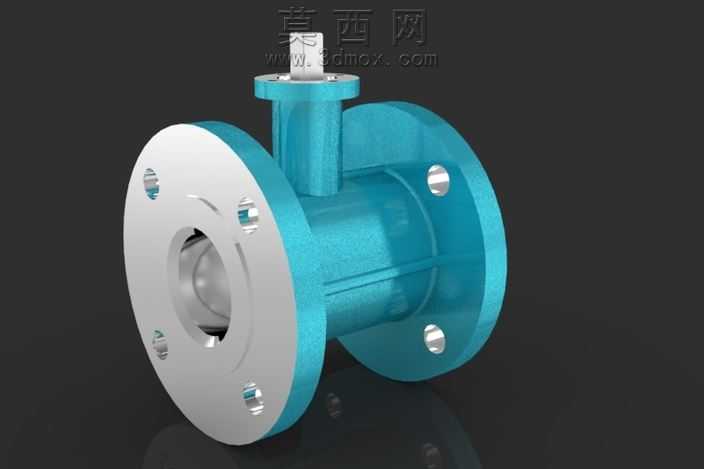

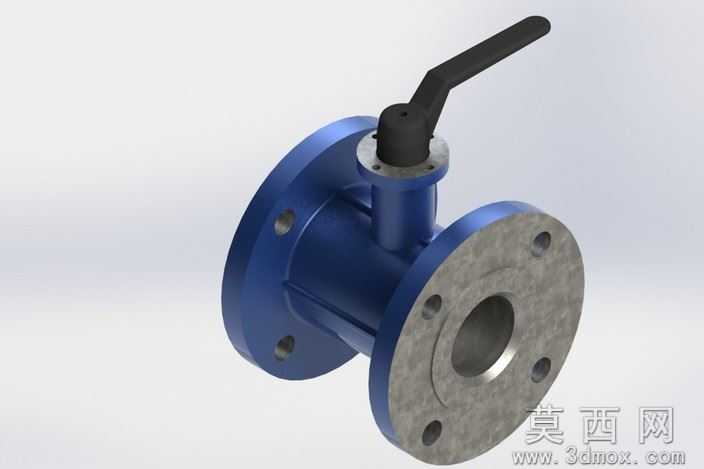

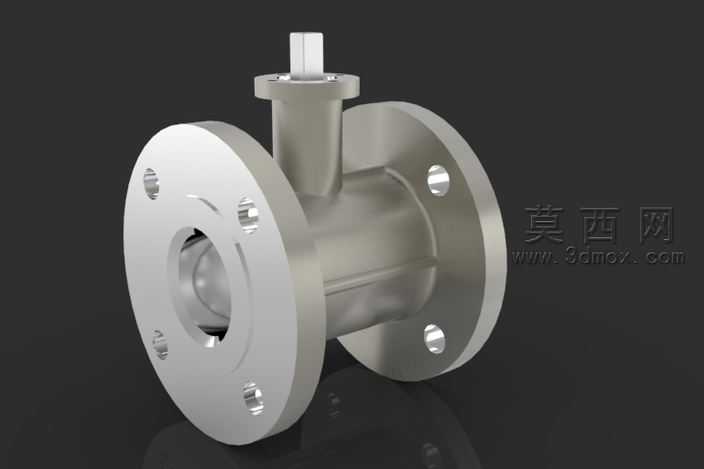

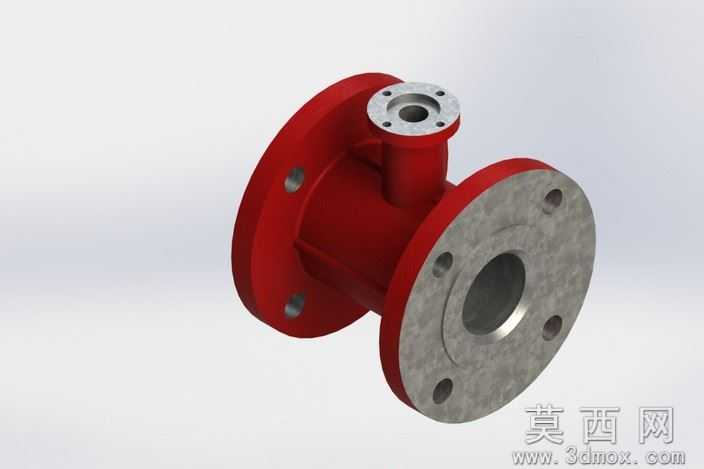

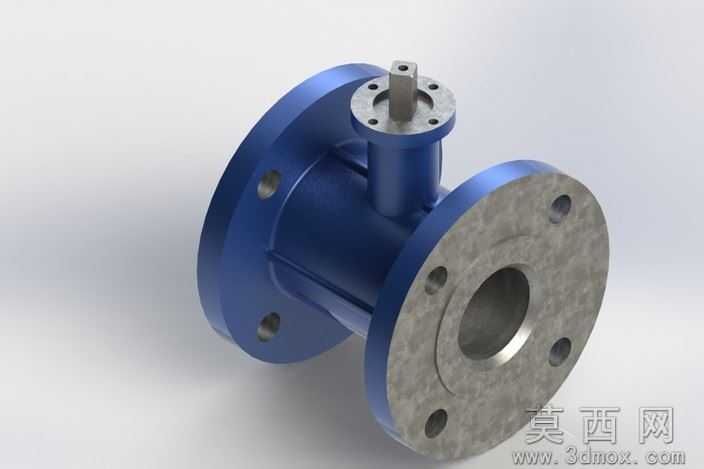

本作品为法兰连接式手动球阀的三维设计成果，建模阶段以工业管路系统的实际安装需求为核心基准，首先梳理球阀的核心功能逻辑：依靠带通孔的球体绕阀杆轴线旋转，实现管路介质的导通与截断，整体结构围绕该运动逻辑进行分层搭建。建模过程中首先完成主体流道壳体的构建，采用对称式圆柱流道结构，两端设置标准法兰连接端，法兰盘上的螺栓孔严格遵循通用管路法兰的排布规范，孔位间距、孔径、法兰盘厚度均匹配对应通径的工业安装标准，保证模型可直接对接常规管路系统的装配模拟需求。中部的球体密封结构采用高精度曲面建模，球体表面做连续光滑处理，保证与密封件的贴合度模拟符合实际密封要求，阀杆与球体的连接部位做限位结构设计，还原真实球阀90度旋转启闭的行程限制，避免出现超程转动的结构错误。顶部的操作手柄采用符合人体工学的长杆式设计，手柄与阀杆的连接部位做扁位配合结构，模拟实际装配中的防转设计，保证扭矩传递的结构合理性。材质渲染阶段针对不同部件做差异化材质表现：阀体部分采用蓝色工业防锈漆材质，还原铸钢阀体经涂装后的真实质感，表面设置细微的颗粒感与哑光漆面反射效果，避免塑料感失真；两端法兰盘采用铸钢毛坯经机加工后的金属材质，密封面做高光金属处理，非加工面保留细微的铸造纹理，还原真实法兰的加工状态；操作手柄采用黑色哑光工程塑料材质，表面添加细微的防滑纹理模拟，阀杆部位做发黑处理的金属质感，不同部件的材质区分清晰，可直观分辨各零件的功能与加工工艺。结构设计上充分考虑装配逻辑，所有零件的配合公差均按照机械设计标准进行预留，阀体与端盖的连接部位、阀杆的密封填料部位、球体与密封座的配合部位均做了结构细节还原，既可以用于产品展示渲染，也可用于装配工艺模拟、管路系统布局验证等场景。设计过程中兼顾了模型的实用性与还原度，没有冗余的装饰性结构，所有结构均服务于球阀的实际功能，整体比例协调，操作部件的尺寸符合手动操作的力矩需求，法兰端的尺寸可直接适配对应通径的管路附件，能够满足工业设计展示、教学演示、产品方案沟通等多场景的使用需求，模型的结构拆分清晰，可直接导出用于工程图生成、装配干涉检查等后续设计环节。
