渐开线圆柱齿轮齿条啮合传动结构

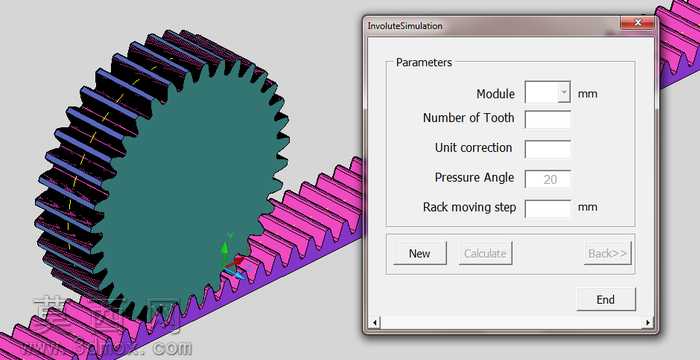

本作品为渐开线圆柱齿轮与配套齿条的啮合传动结构，采用参数化编程方式完成全流程建模，可通过参数面板灵活调整核心设计参数，适配不同传动场景的设计需求。建模过程中严格遵循渐开线齿廓的生成原理，通过直接数字模拟的方式精准计算齿面曲线，保证齿形轮廓的几何精度，从根源上避免齿形失真带来的传动卡顿、啮合冲击等问题。模型完整还原了圆柱齿轮的轮齿排布、齿根过渡圆角、齿顶修缘细节，以及配套齿条的直线齿廓结构，齿轮与齿条的啮合间隙经过精准校核，可实现平稳的连续传动，无干涉、卡滞等设计缺陷。参数面板中可调整的参数包含模数、齿数、变位系数、压力角、齿条移动步距等核心设计变量，其中压力角默认设置为机械传动通用的20度标准值，使用者修改参数后可快速生成对应规格的齿轮齿条模型，无需重复进行齿廓绘制、阵列等重复建模操作，大幅提升通用传动件的设计效率。模型渲染阶段对齿轮与齿条分别赋予了差异化的材质表现，齿轮主体采用深色调金属材质模拟调质处理后的合金钢质感，齿条采用亮粉色非金属材质做区分，方便直观观察啮合过程中的相对位置关系，参数面板采用经典的软件交互界面样式，清晰展示各参数的输入位置与单位标识，还原参数化建模工具的真实操作逻辑。该结构可用于机械原理教学演示、传动方案验证、非标设备传动机构设计等场景，精准的齿形设计可直接用于后续的工程图生成、运动仿真分析，帮助设计者快速完成齿轮齿条传动机构的方案迭代，减少手动建模的误差与时间成本。
