15齿工业传动链轮三维结构设计

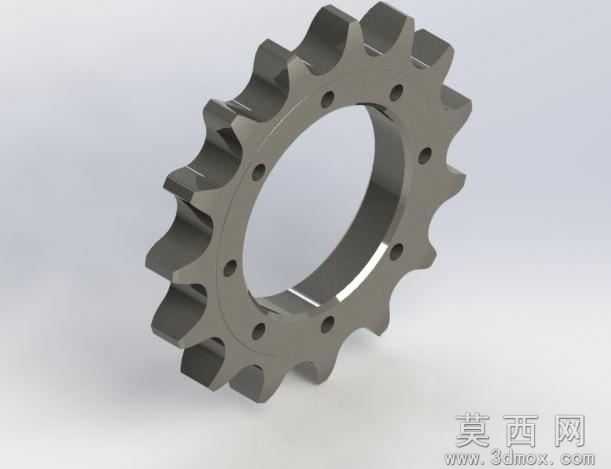

本作品为15齿工业传动链轮的三维建模设计成果，建模阶段依托参数化设计逻辑完成全尺寸构建，首先依据链传动啮合标准确定链轮的节距、齿顶圆、齿根圆、分度圆等核心参数，对轮齿的齿廓曲线进行精准拟合，保证齿形符合啮合传动的力学要求，避免传动过程中出现卡链、跳链的问题。建模过程中对链轮的整体结构进行了合理规划，轮体采用环形辐板式结构，在轮体上均匀分布8个安装定位孔，用于链轮与传动轴、连接法兰的装配固定，孔位的位置度、孔径公差均按照机械装配标准进行参数设定，保证后续装配的同轴度要求。材质渲染阶段选用合金结构钢作为基础材质，还原工业链轮经过热处理后的金属质感，对齿面、安装孔端面做了细微的机加工纹理处理，轮体非加工面保留均匀的哑光金属质感，通过光影渲染突出轮齿的立体轮廓与结构细节，清晰展现齿形的啮合面、过渡圆角等结构特征。设计过程中重点考量了链轮的传动受力特性，对轮齿与链条接触的工作面做了合理的圆角过渡，降低应力集中风险，提升链轮的传动使用寿命；轮体的厚度、辐板宽度均按照对应传动功率下的强度要求进行设计，在保证结构强度的前提下尽可能控制轮体自重，减少传动过程中的转动惯量。整体模型结构完整，尺寸参数严谨，既可以作为链传动系统设计的参考零部件，也可用于机械原理教学演示、传动机构虚拟装配仿真等场景，模型的结构细节还原度高，各特征的建模逻辑符合机械设计规范，能够直观展现工业链轮的典型结构与设计要点。
