CI指南块机械零件结构设计方案

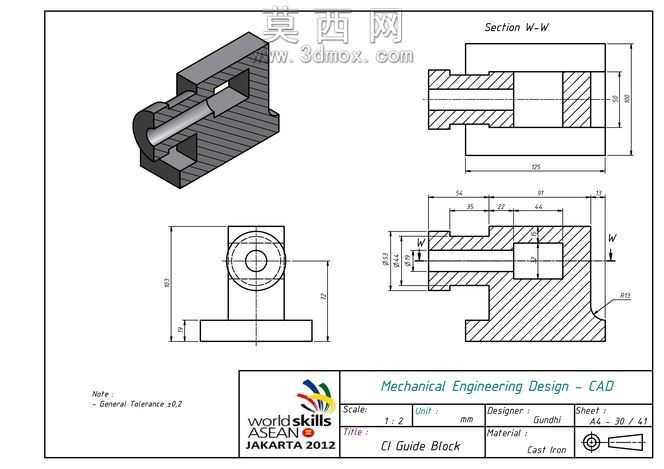

本次建模针对CI指南块零件开展，首先对照工程图的多视图表达梳理零件整体结构：该零件为带安装底座的导向类构件，主体为L型块状结构，一侧带有同轴阶梯内孔，用于配套导向杆件实现滑动导向功能，底部延伸出矩形安装底板，底板上预留安装定位结构，可通过紧固件将零件固定在设备基座上。建模过程中首先绘制主体轮廓草图，以主视图的外形尺寸为基准，拉伸生成零件的基础实体，随后对侧部的阶梯内孔进行旋转切除操作，严格对照剖视图中标注的各段孔径、孔深参数，保证内孔的同轴度与尺寸精度，避免后续装配出现卡滞问题。针对零件上的开槽、倒角、圆角等细节结构，逐一对照工程图的标注要求完成特征创建，其中端部的半圆导向结构采用扫描切除方式生成，保证曲面过渡顺滑无棱角。材质设定方面，根据工程图标注选用铸铁材质，为模型赋予哑光铸铁的外观质感，调整材质的粗糙度、反光度参数，还原铸铁零件的真实表面效果。建模完成后对照工程图的所有尺寸标注进行逐一校验，核对总长、总高、各段孔径、安装板尺寸、槽位位置等参数，确保所有尺寸公差符合通用公差±0.2的要求，同时检查各特征之间的衔接关系，避免出现特征重叠、缺失的问题。为清晰展示零件的内部结构，建模完成后生成对应位置的W-W剖视图，直观呈现内孔的阶梯结构与壁厚分布，同时生成等轴测视角的剖切轴测图，同步展示零件的外部外形与内部构造，方便加工人员快速理解零件结构。整个建模过程遵循机械设计的规范要求，所有特征的创建顺序符合零件的加工工艺逻辑，先完成主体粗加工结构，再添加细节精加工特征，保证模型不仅具备外观展示效果，还可直接导出用于后续的工程图生成、数控加工编程等环节，零件的导向面与安装面的平行度、垂直度等形位公差在建模时通过基准约束进行保证，确保零件装配后可稳定实现导向定位功能。
