双联大蓝瓶管路式过滤装置三维设计

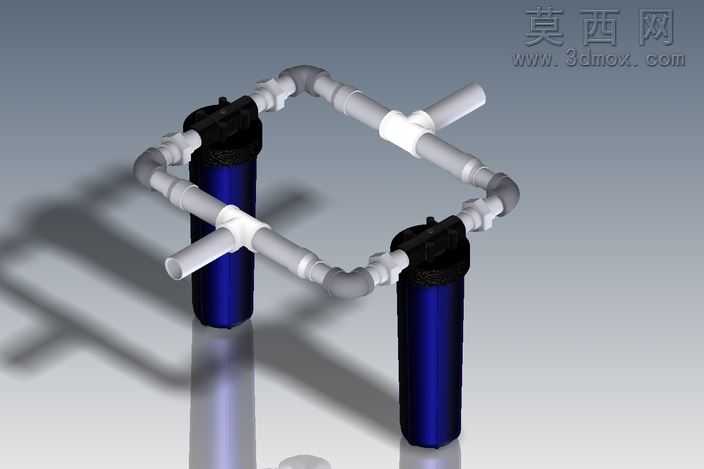

本作品为双联大蓝瓶管路过滤装置的三维建模成果，建模阶段严格遵循流体过滤设备的通用设计规范，先完成核心过滤罐体的参数化建模：两个深蓝色滤瓶采用回转体特征构建，精准还原大蓝瓶42.5规格的标准尺寸比例，瓶身做等壁厚处理，顶部黑色端盖预留标准管路接口，接口尺寸匹配民用及商用净水系统常用的PVC管路规格。管路部分采用扫掠特征完成环形回路搭建，白色PVC管件包含三通、弯头、直接等标准配件，所有管件接口与滤瓶端盖做同轴度约束，保证装配后无错位干涉，管路整体呈对称矩形布局，两个滤瓶分别布置在回路对角位置，可实现单路过滤、双路并联过滤的灵活切换，满足不同流量工况的使用需求。材质渲染阶段针对不同部件做差异化材质调配：滤瓶瓶身赋予半透明深蓝色工程塑料材质，添加轻微磨砂质感与环境反射效果，还原真实大蓝瓶滤瓶的视觉特征；顶部端盖赋予哑光黑色聚丙烯材质，表面做细微颗粒纹理处理，模拟注塑件的原生质感；白色管路管件赋予硬质PVC材质，表面带有轻微光泽，还原塑料管材的真实触感；场景搭建采用浅灰色哑光地面，添加柔和的环境光与定向主光源，投射出清晰柔和的阴影，突出装置的整体结构轮廓与装配关系。设计思路上，该装置针对民用入户净水、小型商用循环水过滤场景开发，双联布局可实现不停机更换滤芯，环形管路设计减少管路弯折带来的流阻损失，所有标准件均采用通用规格，无需定制配件即可完成实物组装，建模过程中对所有配合面做间隙校验，保证虚拟装配的合理性，为后续的工程出图、实物加工提供精准的三维数据支撑，整体模型结构完整，细节还原度高，可直接用于方案展示、结构验证以及教学演示场景。
