化工用重复数据吹气处理设备

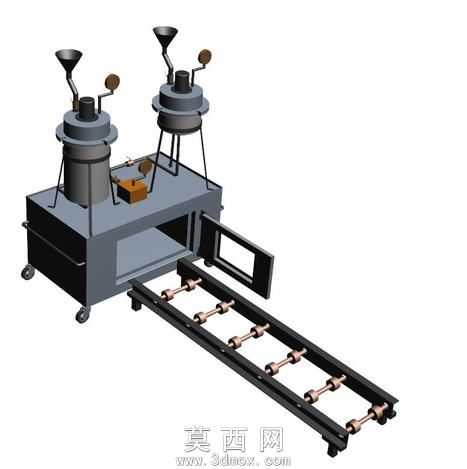

本三维模型为化工领域专用的重复数据吹气处理设备，采用Solid Edge完成全参数化建模，整体结构经过严谨的装配干涉校验，所有运动部件均预留合理的活动间隙，可直接用于结构验证与方案展示。模型整体采用模块化设计思路，分为上部双罐体处理单元、中部承载机架、下部导轨输送单元三个核心部分，各模块之间通过标准紧固件完成装配，便于后续的结构修改与功能拓展。上部双罐体单元采用对称式布局，每个罐体顶部设置漏斗状进料口与手动操作阀件，阀件搭配圆形操作手轮，建模时还原了手轮的防滑纹理与阀杆的螺纹结构，罐体侧面设置吹气接口与真空连接端口，罐体下部与机架承载平台通过法兰结构连接，法兰处的螺栓孔位、密封槽结构均按照行业标准尺寸绘制，还原了真实设备的密封连接逻辑。中部机架采用方钢焊接框架结构，外部覆盖金属防护壳体，壳体表面做哑光金属材质渲染，还原了工业设备常用的冷轧钢板喷涂质感，机架底部配置四个万向脚轮，脚轮的支架、滚轮、刹车结构均做了精细化建模，可直观展示设备的移动与固定功能，机架侧面设置抽拉式开口，与下部输送单元配合完成模具的进出操作。下部导轨输送单元采用双轨式直线导轨结构，导轨上均匀布置多组承载滚轮，滚轮与导轨之间的配合间隙经过参数化调整，可模拟真实的滑动输送效果，导轨端部设置限位挡块，避免输送过程中模具脱出。渲染阶段针对不同部件赋予差异化材质：罐体部分采用深灰色金属烤漆材质，手轮与操作部件采用棕褐色胶木材质，导轨与滚轮采用光亮镀铬金属材质，机架壳体采用哑光深灰喷涂材质，脚轮滚轮采用黑色橡胶材质，通过材质差异清晰区分不同功能部件，提升模型的辨识度。设计过程中重点考量了设备的操作逻辑：物料从顶部进料口投入罐体后，通过吹气与真空抽除的方式移除空气，再将处理后的物料填充至真空环境下的模具中，模具通过导轨输送完成进出料操作，双罐体布局可实现交替作业，提升设备的连续处理效率，所有结构布局均围绕该作业流程展开，在保证功能完整的前提下尽可能压缩设备整体占地空间，适配化工生产车间的紧凑布局需求。模型中所有管路接口、操作部件的位置均符合人体工程学设计要求，操作高度与操作间距均参考工业设备设计规范设置，可直接作为设备方案评审、生产加工的参考依据。
