十字滑台型线性工业机器人三维设计

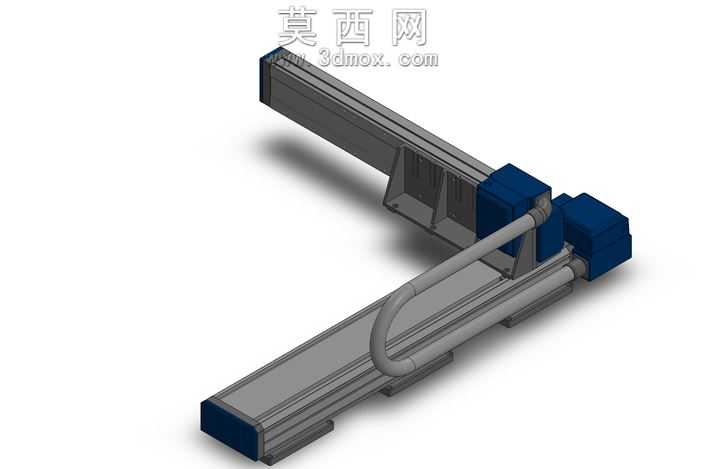

本线性机器人采用十字交叉双轴直线模组布局设计，在三维建模过程中，首先完成基础型材主体的参数化搭建，以挤压铝型材作为模组的主体承载基座，建模时严格还原型材的腔体加强筋结构、安装槽道的标准尺寸，确保基座部分的结构强度与实际工业型材的力学特性相匹配。建模过程中对双轴的运动衔接部分做了精细化处理，横向模组与纵向模组的连接转接座采用一体化建模方式，还原转接座上的安装定位孔、螺栓沉孔、电机安装位的细节特征，确保两个方向的运动轴垂直度符合设计公差要求。驱动部分的建模还原了伺服电机的安装结构、电机与丝杠的联轴器连接细节，同时对模组内部的滚珠丝杠传动副、直线导轨滑块组件做了结构还原，清晰呈现导轨与滑块的配合关系、丝杠螺母与运动滑台的连接结构，能够直观展示设备的传动逻辑。拖链部分的建模采用柔性路径拟合方式，还原拖链的弯曲弧度、节段拼接结构，准确布置拖链的安装固定端与活动端位置，还原线缆收纳防护的结构设计。渲染阶段采用哑光工业灰作为铝型材主体的材质，驱动电机端盖采用深蓝色哑光工程塑料材质，金属传动部件赋予银灰色金属质感，拖链采用黑色耐磨工程塑料材质，通过光影调整突出各部件的结构层次，清晰区分不同功能的组件。整体设计思路围绕高精度直线往复运动的需求展开，双轴十字布局可实现平面范围内的任意点位定位，结构紧凑刚性充足，可适配自动化产线的搬运、点胶、检测等多类工位的执行需求，建模过程中对安装基准面、连接孔位的标准化处理，可直接用于后续的工程出图、装配模拟以及运动仿真验证，各部件的装配关系完全符合实际工业模组的装配逻辑，不存在干涉错位的结构问题。
