未完成金属网格购物篮焊接结构设计

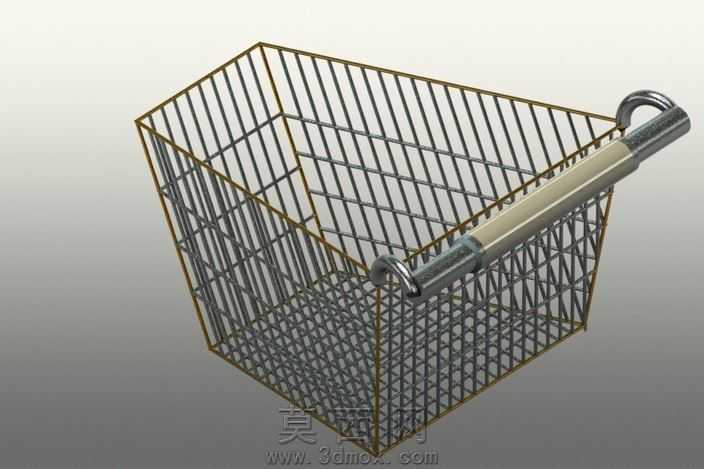

本作品为尚处于设计阶段的金属网格购物篮焊接结构三维建模成果，建模过程依托三维参数化设计软件完成，整体遵循焊接构件的生产工艺逻辑搭建模型框架。建模初期先完成整体轮廓的草绘定位，确定篮体上宽下窄的梯台型腔体尺寸，保证篮体堆叠收纳的适配性，同时预留出手提握柄的安装位置，避免后续结构出现干涉问题。篮体主体的网格结构采用等径金属丝排布设计，建模时通过线性阵列命令完成纵向、横向金属筋条的批量生成，精准控制每根筋条的间距，既保证篮体的通透可视性，又兼顾整体结构的承重强度，所有筋条的交接位置均按照真实焊接工艺预留焊点位，还原金属丝焊接拼接的生产细节。握柄部分采用分段式结构设计，两端为金属弯制的挂耳结构，直接与篮体侧边的边框焊接固定，中间握持段做了加粗包覆处理，建模时通过不同材质分区赋予对应属性，金属部分赋予哑光不锈钢材质，还原冷轧钢材焊接后的磨砂质感，网格边框处做了细微的倒角处理，避免真实使用时的锐边划伤问题，握持段赋予防滑耐磨的非金属材质，模拟日常使用时的握持触感。渲染阶段采用柔和的影棚光源设置，多角度呈现篮体的网格通透感与焊接结构的连接细节，对金属丝的边缘做了细微的反光处理，还原金属材质的真实光影表现。设计过程中重点考量焊接结构的工艺可行性，所有筋条的排布均避开易应力集中的锐角交接，篮体底部的网格做了加密处理，提升放置小件物品时的承托稳定性，侧边边框采用加粗金属杆做围边加固，通过焊接与所有网格筋条连为整体，提升整个篮体的抗变形能力。目前模型尚未完成最终的细节优化，后续可补充焊接处的焊痕纹理、表面防滑涂层等细节，进一步提升模型的真实度，该结构可拓展应用于仓储收纳篮、物料周转篮等同类五金载具的设计参考。
