乘用车车身造型扫描混合建模设计

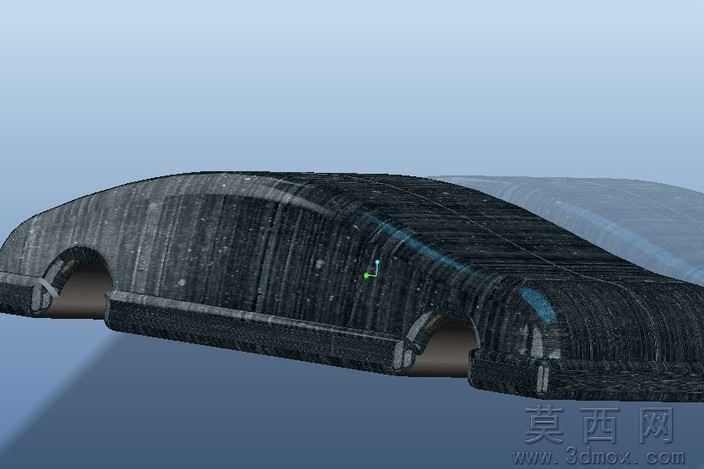

本作品为乘用车车身的三维建模成果，建模过程依托Pro/Engineer Wildfire软件完成，核心采用扫描混合命令实现车身整体曲面的构建。建模初期先梳理乘用车车身的整体轮廓逻辑，确定车头、乘员舱、车尾三段式的比例关系，提取车身纵向的主轨迹线作为扫描混合的引导路径，再沿轨迹线方向均匀布置多个特征截面，每个截面匹配对应位置的车身宽度、高度、曲面弧度参数，通过扫描混合命令将各截面沿轨迹线顺滑连接，生成车身主体的基础曲面。建模过程中重点调整各截面之间的过渡参数，避免曲面出现褶皱、扭曲、曲率突变的问题，保证车身侧面线条从车头引擎盖到车尾行李箱盖的流畅过渡，还原常规乘用车低风阻的溜背式轮廓特征。针对车轮拱罩的位置，在基础曲面完成后通过剪切、偏移命令挖出轮拱的凹陷结构，预留出车轮安装的空间，同时对轮拱边缘做圆角过渡处理，匹配实车的钣金折边工艺特征。车身下部的侧裙结构通过曲面加厚、实体化命令生成，强化车身侧面的层次感，区分车身主曲面与下部防护结构的边界。材质设置阶段为车身主体赋予深灰色哑光金属材质，模拟未喷涂漆面的裸车身钣金质感，调整材质的反光度、粗糙度参数，让曲面在渲染环境下呈现出均匀的光影过渡，清晰展现曲面的曲率变化，便于观察建模过程中曲面的顺滑度。渲染时采用淡蓝色纯色背景，搭配柔和的环境漫反射光源，减少多余光影对车身结构展示的干扰，让观者可以清晰识别车身各部分的造型特征。整个建模过程以扫描混合命令为核心，辅以常规的曲面编辑、实体化操作，完整呈现了乘用车车身从轮廓轨迹到实体曲面的建模流程，可作为扫描混合命令在复杂曲面类产品建模中的应用参考，帮助学习者理解多截面沿轨迹混合生成连续曲面的操作逻辑，掌握车身类大曲率顺滑曲面的建模调整技巧，理解曲面建模中截面与轨迹线的匹配关系对最终造型效果的影响。
