五辐双色汽车铝合金轮毂三维设计

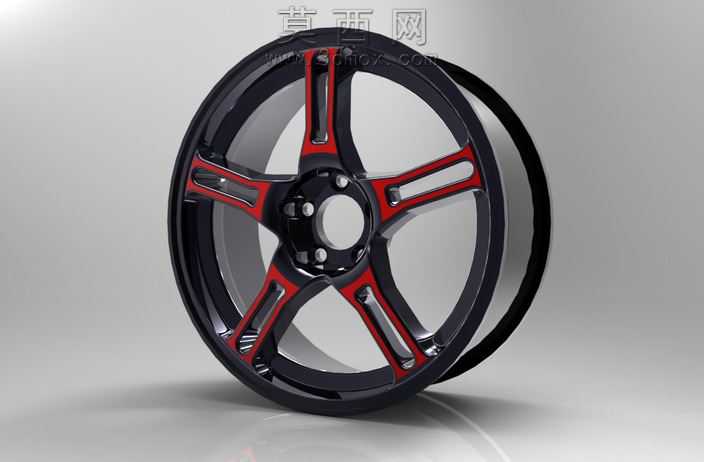

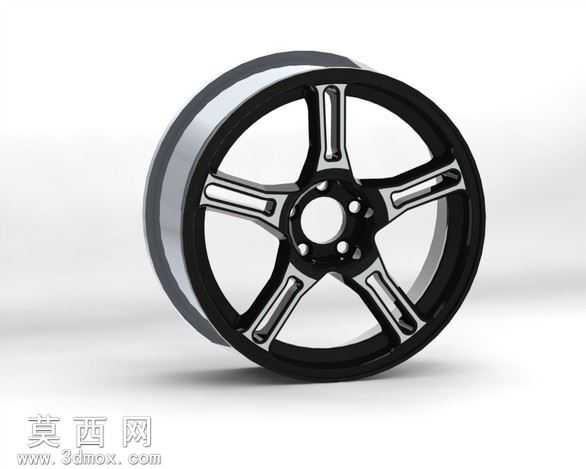

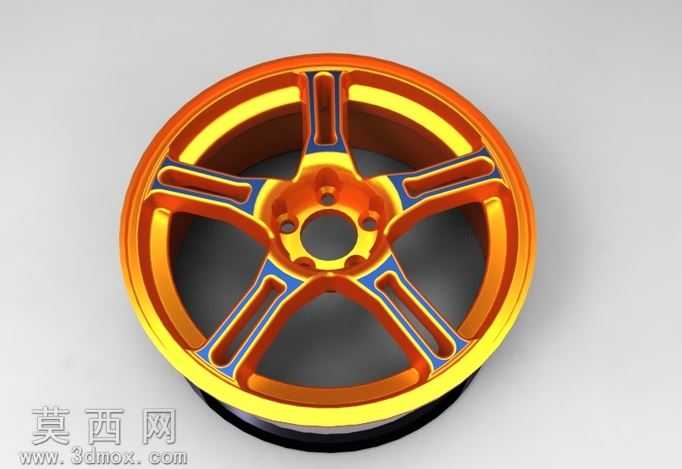

本作品为汽车铝合金轮毂的三维建模设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先以轮毂中心安装基准面为草图绘制平面，精准定位PCD螺栓孔的分布圆直径、中心定位孔的孔径尺寸，通过旋转凸台命令生成轮辋的基础回转体结构，严格匹配民用乘用车轮辋的标准轮廓曲线，保证轮辋与轮胎配合的密封面、胎圈座的尺寸精度符合行业规范。轮辐部分采用五辐对称式布局设计，每根轮辐做了双色分层造型处理，建模时通过多组引导线放样生成轮辐的立体曲面，对轮辐与轮辋、轮辐与中心安装盘的衔接位置做了连续圆角过渡，既消除结构应力集中隐患，也让整体造型更具运动视觉张力。材质与渲染阶段，针对轮毂不同区域分别赋予材质：轮辋外沿、轮辐凸起装饰条采用高反光抛光铝合金材质，调整金属粗糙度参数模拟镜面抛光的金属质感，轮辐主体凹陷区域采用哑光黑硬质涂层材质，通过材质对比度强化双色撞色的视觉效果；渲染时搭建柔和的影棚光照环境，添加底部柔光反射面模拟轮毂放置在光滑展示台的光影效果，调整环境光遮蔽参数让轮辐间隙的阴影层次更自然，清晰呈现轮毂的立体结构细节。结构设计层面，中心安装盘预留了标准螺栓安装沉孔，每个沉孔位置做了局部加厚处理保证安装强度，轮辋内侧预留了气门嘴安装位，整体结构在满足造型美观度的同时，兼顾了轮毂作为汽车行走部件的结构合理性，所有曲面均做了曲率连续性检查，无破面、尖锐棱角等建模缺陷，可用于后续的结构受力仿真、外观改装方案展示或是3D打印样件验证等场景。
