金属材质柔性螺旋耦合传动构件

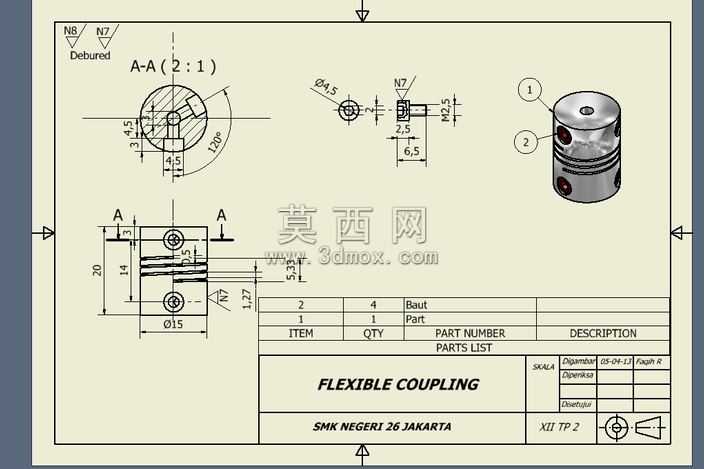

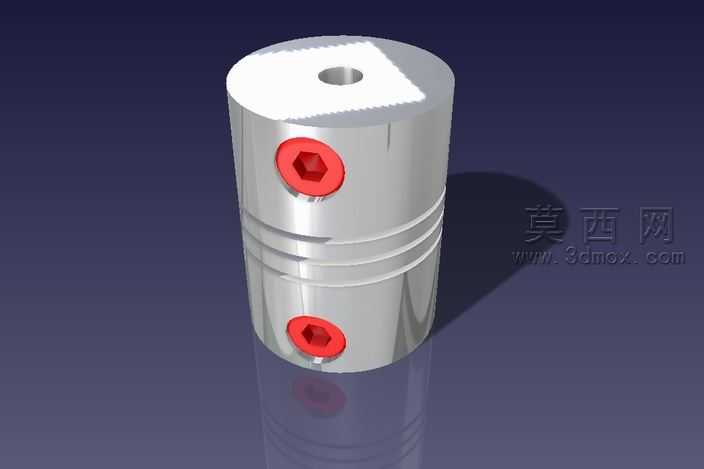

本作品为柔性螺旋耦合传动构件的三维建模成果，建模阶段采用参数化特征构建思路，首先以圆柱体为基础基体，通过拉伸凸台命令完成主体圆柱轮廓的搭建，针对顶面的方形安装平台，采用切除拉伸与凸台拉伸结合的方式，精准定位中心安装通孔的位置，保证孔位与主体圆柱保持严格同轴度，满足装配定位的精度要求。构件主体外表面的环形凹槽通过旋转切除命令生成，凹槽的间距、深度参数经过反复校核，既可以强化构件的结构辨识度，也能在实际应用中为柔性形变提供预留空间，避免刚性结构在传动过程中出现应力集中断裂的问题。侧面的两个内六角接口采用异形孔向导配合拉伸切除完成建模，接口的内六角轮廓尺寸符合通用紧固件的装配标准，接口位置沿主体圆柱轴向对称分布，保证流体或动力传输过程中的受力均衡。材质渲染阶段，主体构件赋予抛光金属材质，调整材质的反射率、粗糙度参数，模拟不锈钢金属的亮面质感，同时添加环境反射贴图，让金属表面的光影过渡更自然真实，两个内六角接口赋予红色塑料密封材质，与银色金属主体形成鲜明的视觉区分，清晰标识接口位置。场景搭建采用深色渐变背景，添加地面反射效果，通过三点布光方案打亮构件主体，主光源从斜上方投射，突出金属表面的高光轮廓，辅光源补充暗部细节，避免阴影区域过黑丢失结构细节，背光源勾勒构件边缘，提升整体渲染图的立体感。设计过程中重点考量柔性螺旋耦合的功能特性，主体结构的壁厚参数经过力学模拟验证，既保证整体结构的刚性支撑强度，也预留了合适的柔性形变余量，可在传动过程中补偿一定的轴向、径向偏移量，降低装配误差对传动精度的影响，两个侧接口可作为流体通道或传动连接位，适配多种不同的装配使用场景，中心通孔可用于穿设传动轴或定位杆件，拓展构件的适用范围。建模过程中所有特征均保留完整参数化历史记录，方便后续根据实际使用需求调整尺寸参数，适配不同规格的传动系统使用要求，整体模型结构完整，无破面、重叠面等建模错误，可直接用于装配模拟、工程出图或3D打印验证。
