工业传动用丝张紧器结构设计

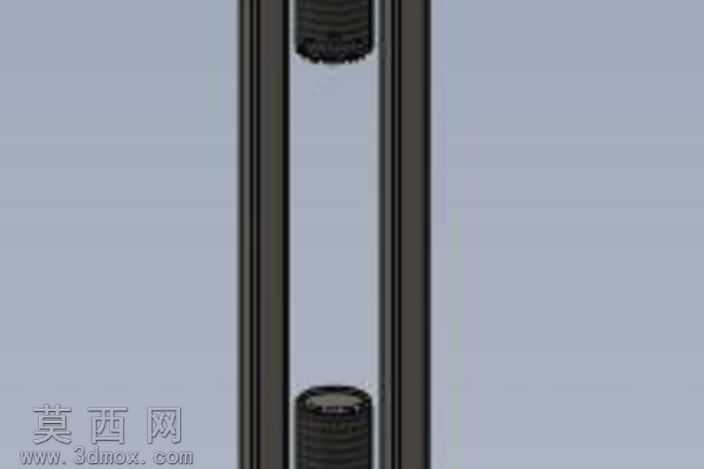

本张紧器三维模型采用SolidWorks平台完成全参数化建模，建模过程严格遵循机械设计的公差配合规范，对各组成部件的装配关系进行了精准约束，可直接用于后续的工程图导出与装配干涉校验。模型整体围绕传动系统的张力调节功能展开结构设计，核心包含张紧轮组件、导向支撑立柱、调节锁紧机构三大功能模块，其中导向立柱采用双轨平行结构设计，能够为张紧轮的位移调节提供稳定的直线导向，避免张紧过程中出现偏摆、卡滞的问题，保障张力输出的均匀性。建模阶段对张紧轮的轮槽曲面进行了精细化构建，轮槽弧度匹配常见传动件的截面尺寸，能够保证与传动件的贴合度，减少运行过程中的磨损与打滑风险；调节机构采用螺纹进给式设计，通过旋转调节件即可驱动张紧轮沿导向立柱上下位移，实现传动件张力的精准微调，同时配套设置了锁紧定位结构，在张力调节到位后可快速锁止位置，避免设备运行过程中张紧轮移位导致张力失效。材质渲染阶段，对不同功能部件进行了差异化材质赋予：导向支撑结构采用哑光金属材质模拟冷轧钢构件的质感，张紧轮轮体采用硬质工程塑料搭配金属轴芯的材质组合，调节锁紧件采用镀锌防锈金属材质，通过材质的区分清晰呈现各部件的功能属性，同时还原工业零部件的真实视觉效果。设计思路上，该张紧器主打紧凑化安装设计，整体结构占用空间小，可适配多种安装空间受限的传动场景，双导向柱的结构设计相比单柱张紧器具备更高的结构刚性，能够承受更大的传动张力，适用于各类需要维持传动件张力稳定的工业设备中，可有效避免传动件松弛导致的传动打滑、传动精度下降、部件过早磨损等问题，延长传动系统的整体使用寿命。模型的各部件均为独立可编辑的参数化特征，设计人员可根据实际使用场景的张力需求、安装尺寸，快速调整张紧轮直径、导向柱长度、调节行程等核心参数，快速衍生出适配不同工况的张紧器变体，大幅缩短同类产品的设计开发周期。
