ProE设计运动款汽车座椅三维模型

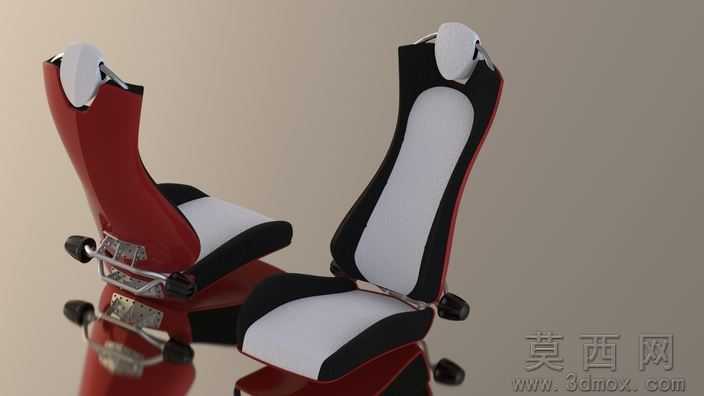

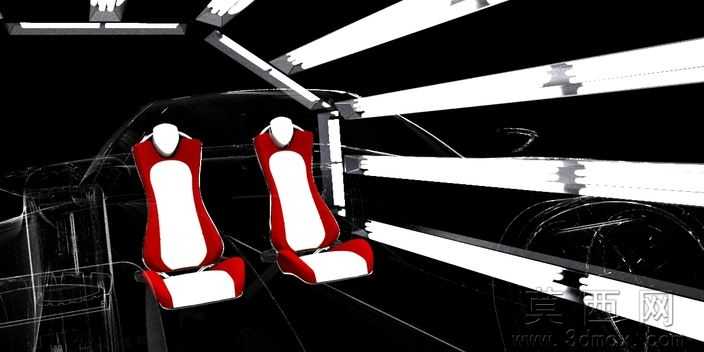

本款运动风格汽车座椅采用Pro/Engineer Wildfire4.0完成全参数化建模，建模流程遵循汽车内饰零部件正向设计逻辑，首先根据人体工程学坐姿数据绘制座椅轮廓骨架曲线，依次搭建头枕、靠背、坐垫、侧支撑、底部调节安装支架的基础曲面，通过曲面修剪、合并、加厚生成实体结构，再细化滑轨连接位、调节旋钮、侧边包覆压边等细节特征，所有特征保留完整参数树，支持后续修改调整。参数设计阶段严格参考运动型座椅的通用尺寸规范，靠背总高860mm，坐垫宽度520mm，侧翼支撑高度120mm，头枕倾斜角度可在15度范围内调整，底部安装孔位匹配主流乘用车座椅滑轨安装间距，所有安装位预留标准装配公差，可直接导入整车装配体完成干涉检查。渲染材质环节针对不同部件匹配对应材质效果，座椅主体包覆部分采用高光泽红黑撞色皮革材质，设置0.3的粗糙度与0.2的反射率模拟真皮细腻质感，头枕与坐垫中心区域采用浅灰色翻毛皮材质，提升视觉层次感，底部金属支架采用拉丝铝合金材质，调节旋钮采用哑光黑色工程塑料材质，渲染时添加地面反射效果与柔和影棚灯光，完整呈现座椅的运动质感与细节轮廓。结构原理上该座椅采用一体式靠背设计，强化侧向支撑性能以适配激烈驾驶场景，头枕采用独立可调结构，可根据驾乘人员身高调整前后位置，降低颈部疲劳，底部集成滑动调节机构与角度调节锁止结构，可实现前后滑动、靠背角度俯仰的常规调节功能，侧边预留安全带安装固定位，符合汽车内饰安全设计规范。软件兼容方面，模型原生为Pro/Engineer Wildfire4.0格式，同时导出通用STL格式文件，可兼容SolidWorks、UG、CATIA等主流三维设计软件打开编辑，STL格式文件可直接导入切片软件用于3D打印验证，也可导入渲染软件做进一步的视觉效果制作。研发教学应用层面，该模型可作为汽车内饰设计课程的典型教学案例，帮助学习者掌握曲面建模、参数化设计、材质渲染的完整流程，也可用于汽车改装方案的可视化展示、座椅结构原理教学演示，还可作为虚拟驾驶场景的素材资源，为汽车内饰相关的设计研发、教学实训提供可复用的三维数字模型资源。
