磷酸铁锂100Ah动力电池模组结构模型

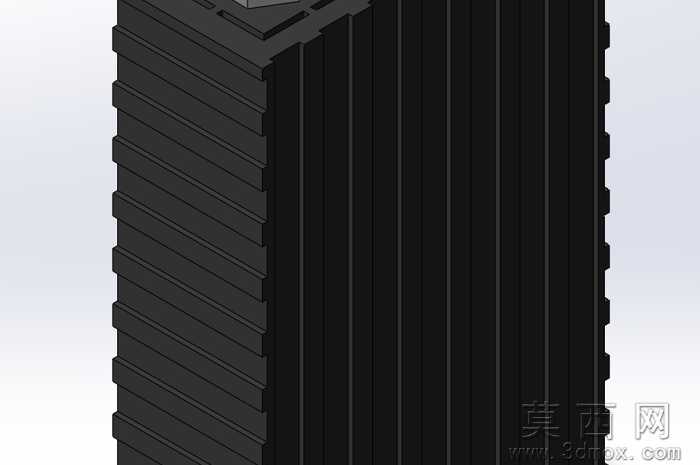

本模型为100Ah磷酸铁锂方形动力电池模组的三维结构设计，建模过程以游标卡尺实测的黑度增特中聚LiFePO4电芯尺寸为基准，在SolidWorks平台完成全参数化建模，完整还原了方形电芯堆叠成组后的整体外观与排布结构。建模阶段首先对单颗方形电芯的外形轮廓进行精准绘制，严格匹配实测的电芯厚度、高度、宽度尺寸，对电芯外壳的竖向加强筋结构做了等比例还原，每道筋条的凸起高度、间距都与实物保持一致，保证堆叠后模组的整体尺寸精度。随后按照动力电池成组的常规排布逻辑完成多颗电芯的阵列堆叠，对齐约束完全贴合实际成组的装配要求，相邻电芯之间预留出符合设计规范的间隙，还原了模组侧边的定位卡扣结构，保证虚拟装配状态下各部件无干涉、错位问题。材质渲染阶段，针对电芯外壳的黑色哑光工程塑料材质做了专属材质球调试，调整材质的粗糙度、漫反射参数，还原塑料外壳略带磨砂的哑光质感，对表面的竖向筋条做了细微的光影倒角处理，避免渲染后棱角过于生硬失真；背景采用浅灰渐变的工业展示常用底色，搭配柔和的环境光与定向补光，让模组的层叠结构、侧边卡扣细节都能清晰呈现，同时避免过强反光遮挡结构特征。设计思路上，本模型聚焦方形磷酸铁锂电池成组后的基础外观结构，没有过度冗余的内部细节刻画，重点突出电芯堆叠后的整体轮廓、外壳加强筋排布、侧边定位结构，可用于电动汽车动力电池PACK方案的前期布局参考、电池仓尺寸匹配校核，也可作为新能源汽车相关教学演示的可视化素材，帮助理解方形磷酸铁锂电池成组后的基础形态。建模过程中对所有特征做了参数化关联，若后续需要调整电芯容量对应的尺寸参数，只需修改基础草图的对应数值即可快速完成模组整体尺寸的更新，具备较好的可编辑性，能够适配不同场景下的电池模组方案演示需求。
