仿真实用型小型多旋翼飞艇三维设计

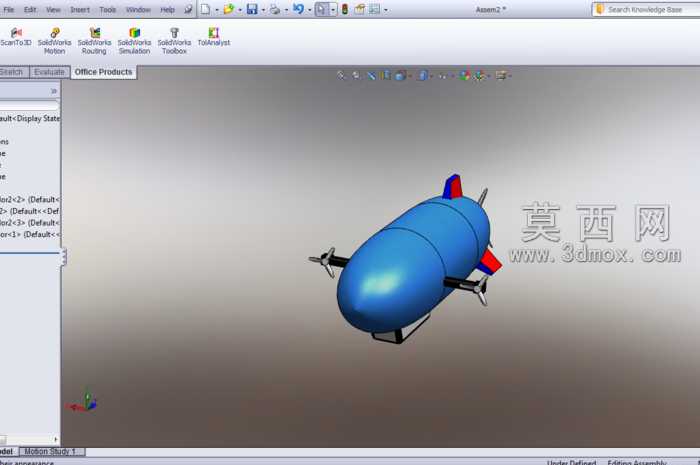

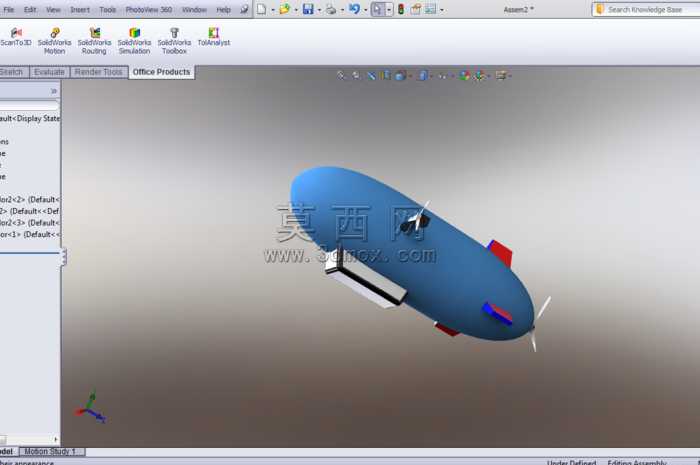

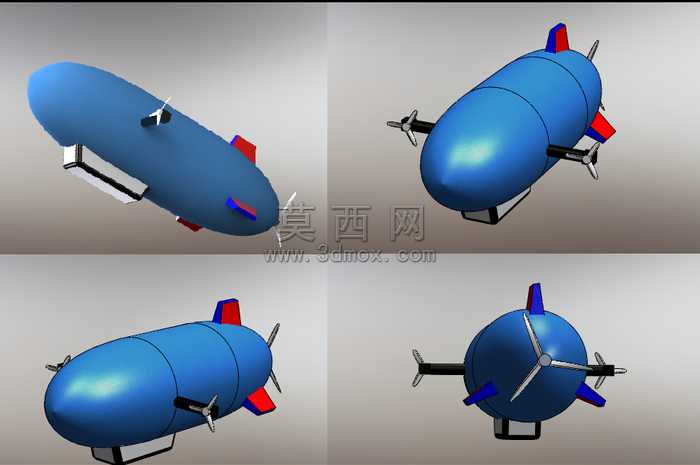

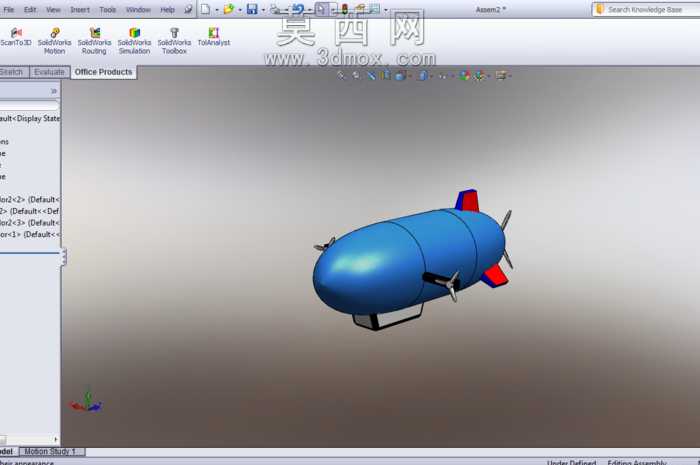

本作品为参照真实飞艇结构完成的三维建模设计，整体采用椭球形主气囊作为核心浮力承载结构，建模过程中先通过样条曲线勾勒气囊的纵向与横向轮廓，以旋转放样生成流畅的椭球曲面，对曲面进行连续性检查与曲率优化，避免出现曲面褶皱、曲率突变的问题，保证气囊外形符合空气动力学减阻要求。主气囊尾部设置四片尾翼，尾翼采用对称翼型截面，建模时通过拉伸结合拔模角度生成翼面基础形态，再对翼根与气囊的衔接处做圆角过渡与曲面缝合处理，保证尾翼与主气囊的连接结构自然顺滑，还原真实飞艇尾翼的稳定舵面结构特征。动力系统部分，模型在气囊周向布置多组旋翼动力单元，每个旋翼单元包含电机基座、旋翼桨叶、支撑臂三个部分，支撑臂采用圆柱拉伸生成，与气囊表面通过凸台结构做连接加固，旋翼桨叶通过曲面扫描生成翼型截面，再通过圆周阵列完成三桨叶的布局，每个旋翼的朝向经过角度调整，可实现多方向的推力输出，兼顾飞艇的升降、转向、平飞推进功能，区别于传统单螺旋桨飞艇的动力布局，提升了低空飞行的操控灵活性。吊舱部分设置在气囊下方，采用框架式结构建模，通过矩形拉伸生成舱体基础轮廓，对舱体边缘做倒角处理，吊舱与气囊之间通过多组连接支架固定，支架采用矩形截面型材放样生成，还原真实飞艇的载荷承载结构。材质渲染阶段，主气囊采用哑光蓝色高分子蒙皮材质，调整材质的粗糙度与反光度参数，模拟涂覆蒙皮的柔和反光效果，尾翼部分采用红蓝分色设计，红色为翼面主体、蓝色为翼梢部分，还原航空标识的配色特征，旋翼与支架部分采用哑光黑色金属材质，吊舱部分采用深灰色硬质复合材料材质，通过打光设置多组柔和面光源，从不同角度照射模型，突出曲面的光影过渡，清晰展现各部分的结构层次。整体设计兼顾了传统飞艇的浮力优势与多旋翼飞行器的操控灵活性，结构比例协调，各部件的连接逻辑符合真实低空飞行器的设计规范，可作为航空科普模型、小型无人机概念设计的参考三维素材。
