带齿轮的皮带轮传动组件结构设计

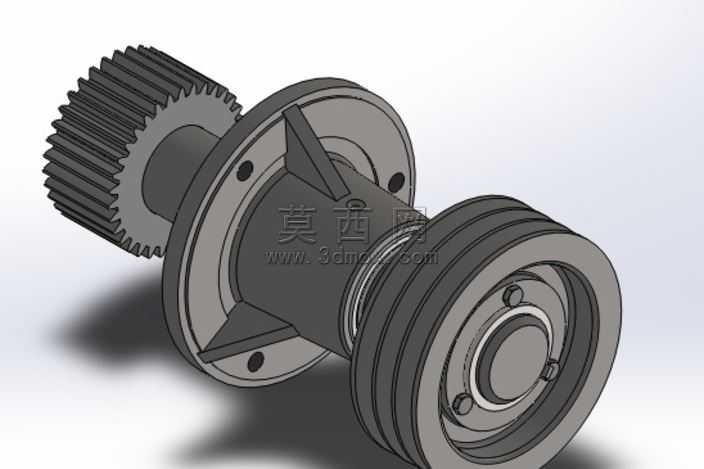

本作品为皮带传动集成组件的三维设计成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，先逐一完成单个零件的参数化建模，再按照实际装配约束关系完成整体组件的拼接，全程保证各零件间的同轴度、配合间隙符合机械设计的公差规范。渲染环节采用软件内置的真实感渲染模块，为不同零件匹配对应材质：传动齿轮采用调质合金钢材质，表面设置细微的机加工纹理与哑光金属质感，还原真实齿轮的加工表面特征；多槽皮带轮采用灰铸铁材质，表面设置铸铁特有的细微颗粒质感与深灰金属色泽，轮槽部分做了轻微的倒角处理，避免应力集中；中间的连接轴采用45号钢材质，表面做了光滑的磨削质感处理，与两端的法兰盘、轴承位的配合面设置了精准的尺寸约束；法兰盘上的三角加强筋做了均匀的圆周阵列，每个加强筋的厚度、倾斜角度完全一致，保证结构受力均匀；内置的滚动轴承部分还原了内圈、外圈、滚动体、保持架的完整结构，滚动体做了圆周阵列排布，与内外圈的滚道设置了正确的接触配合关系。设计过程中重点考量了动力传递的路径合理性：动力从左侧的圆柱斜齿轮输入，经过中间的传动轴传递到右侧的多楔带皮带轮，再通过皮带将动力输出到下游机构，法兰结构用于将整个传动组件固定安装到设备基座上，三角加强筋的设计有效提升了法兰与轴连接部位的结构强度，避免传动过程中因扭矩过大出现连接部位变形的问题。建模时对所有传动工作面做了细节处理：齿轮的齿廓采用渐开线参数化生成，保证齿形的啮合精度；皮带轮的轮槽尺寸按照标准多楔带的规格设计，确保皮带与轮槽的接触面积足够，减少传动打滑的概率；轴承位的轴肩尺寸按照轴承安装的标准规范设计，保证轴承的轴向定位准确，同时预留了合理的安装间隙。整体模型的装配层级清晰，零件间无干涉，可直接用于装配验证、运动仿真以及后续的工程图导出，能够为皮带传动机构的设计、教学演示提供直观的三维参考，帮助设计者快速理解集成式皮带传动组件的结构组成与装配逻辑。
