创意标识造型异形密封垫片设计

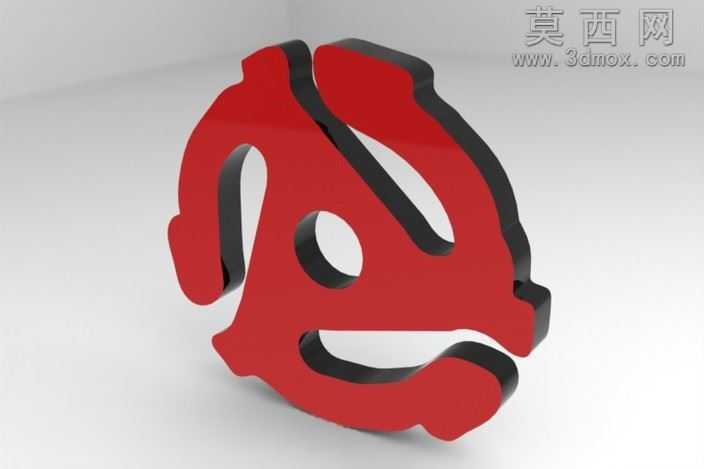

本作品为适配特定45rpm记录间隔机构设计的异形密封垫片，整体采用创意化标识轮廓造型，在满足机械功能需求的同时兼具视觉辨识度。建模阶段依托三维参数化设计思路完成，首先根据机构安装空间的限位要求，绘制垫片的外轮廓基准曲线，反复调整曲线的曲率过渡，确保轮廓线条流畅无突兀折角，同时预留出中心定位孔与侧边的避让缺口，保证垫片安装后不会与周边传动部件发生运动干涉。建模过程中采用实体拉伸结合倒角处理的方式构建基础主体，对垫片的边缘做了等距圆角处理，既消除了锐边带来的安装划伤风险，也提升了垫片整体的结构强度，避免应力集中导致的使用断裂问题。材质设置上，主体选用改性橡胶材质进行渲染表现，通过调整材质的漫反射颜色为高饱和度正红色，匹配实际使用场景中密封垫片的常用配色，同时添加细微的磨砂质感贴图，还原橡胶材质表面的细微颗粒触感；垫片的侧边做了黑色封边材质处理，模拟实际生产中垫片边缘的浸胶封边工艺，增强模型的真实感。渲染阶段采用三点布光方案，主光源从斜上方45度角投射，打出垫片主体的立体轮廓，辅助光源从侧方补光消除暗部死黑，底部添加弱反光地面，呈现出垫片放置时的自然投影效果，让整体渲染图层次分明，清晰展现垫片的造型细节与厚度特征。结构设计上，垫片的厚度经过参数化校核，完全匹配45rpm记录间隔机构的装配间隙要求，既能够起到密封防尘、间隔缓冲的作用，也不会因厚度偏差影响机构的正常运转，异形轮廓的设计完全贴合安装位的卡槽结构，安装后可实现自定位，无需额外的固定结构即可保证装配位置准确，兼顾了功能性与设计创意性。
