风力驱动追风行进小车机械结构设计

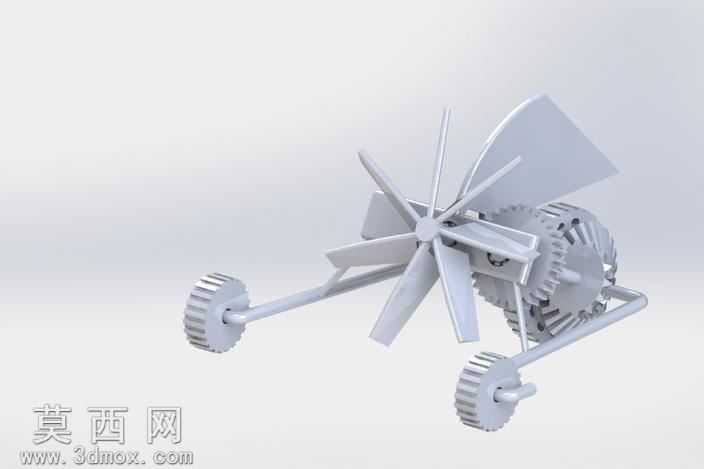

本作品为风力驱动自定向追风行进机械装置，整体采用三维参数化建模完成全结构搭建，建模过程中对每一处传动配合、零件衔接都做了精准的尺寸约束，确保各运动部件无干涉、传动路径顺畅。渲染阶段采用哑光银灰色金属质感材质，模拟轻质合金加工零件的真实质感，对齿轮齿面、风叶曲面、轮轴衔接处做了细微的材质粗糙度区分，让整体视觉效果层次分明，既还原机械结构的工业质感，也清晰呈现各部件的形态特征。结构设计上，装置前端设置多叶式风轮作为风能捕获部件，风轮转轴衔接复合齿轮传动系统，通过多组不同齿数齿轮的啮合配比，将风轮捕获的风能转化为足够的输出扭矩，驱动两侧带防滑齿纹的行走轮转动，实现装置的行进动力输出。装置上部设置定向风标结构，配合可自由回转的轮组转向结构，能够根据实时风向自动调整装置朝向，让风轮始终正对来风方向，实现持续追风行进的功能，无需额外动力或人工干预即可保持迎风姿态最大化捕获风能。设计思路围绕风能的直接机械利用展开，摒弃了额外的电控转向部件，完全依靠纯机械结构实现风向追踪与动力传递，整体结构紧凑，传动逻辑清晰，各功能部件布局合理：风轮位于装置前部最大化承接来风，齿轮组集中布置在风轮后侧缩短传动路径减少动能损耗，行走轮采用三点支撑布局保证行进稳定性，风标位于装置上部不受其他部件遮挡，能够灵敏感知风向变化带动转向结构调整角度。建模过程中对齿轮的啮合间隙、轮轴的转动配合、转向结构的回转自由度都做了运动仿真验证，确保所有运动部件在运转过程中不会出现卡滞、脱齿等问题，各零件的壁厚、衔接结构都做了合理性优化，既保证结构强度也尽可能降低整体自重，提升风能利用效率。
