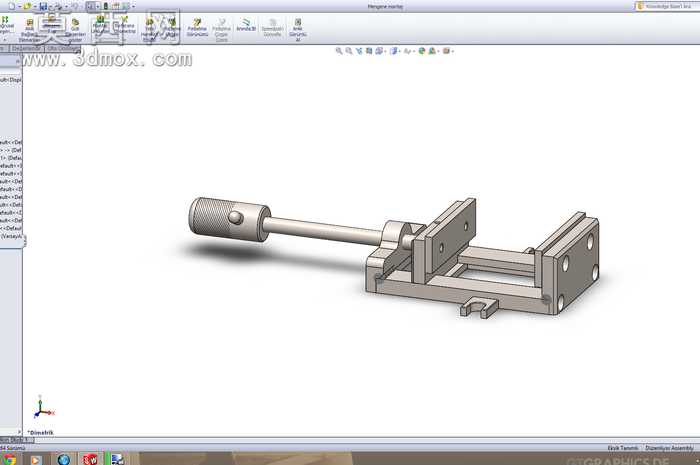

手动丝杆进给式精密工装夹具三维设计

本作品为手动丝杆进给式精密工装夹具，采用三维建模软件完成全参数化设计，整体建模过程遵循机械加工工装的设计规范，从功能需求出发拆解各部件结构，依次完成固定钳身、活动钳块、传动丝杆、调节手柄、导向导轨、安装定位座等核心零件的独立建模，再通过标准配合关系完成整机装配，确保各运动部件无干涉、传动路径顺畅。建模阶段对零件的工艺细节做了完整还原，包括丝杆表面的防滑滚花、钳身的安装沉孔、导轨面的限位凸台、手柄的握持纹理等结构，所有特征均采用可编辑的参数化草图驱动，方便后续根据不同装夹需求调整钳口开度、丝杆导程、整体安装尺寸等参数。材质配置上，针对不同部件的使用场景匹配对应材质属性，钳身与活动钳块采用调质45号钢材质，渲染时呈现哑光金属质感，表面做轻微的氧化发蓝处理效果；传动丝杆采用轴承钢材质，表面呈现光亮的精磨金属质感，还原丝杆加工后的光滑表面特性；手柄部分采用胶木材质，添加细微的磨砂纹理提升握持真实感，各材质的反光度、粗糙度参数均经过反复调试，渲染输出的效果图能够清晰呈现各部件的材质差异与结构细节。结构设计上，采用经典的丝杆螺母传动结构，转动手柄带动丝杆旋转，驱动活动钳块沿固定钳身的导向导轨做直线进给运动，实现工件的夹紧与松开动作，钳身底部设置标准安装定位槽，可快速固定在机床工作台或工装平台上，钳口位置预留可更换钳口板的安装位，可根据装夹工件的材质更换软质钳口或硬质钳口，避免夹伤工件表面同时提升夹具使用寿命。设计思路围绕小型零件精密装夹场景展开，整体结构紧凑、操作省力，无需额外动力源即可完成可靠装夹，适用于钳工划线、小型零件钻孔、打磨、检测等工序的工件固定，建模过程中充分考虑零件的加工工艺性，所有棱角均做倒角处理，避免应力集中，各连接部位的尺寸均符合通用机械设计标准，具备实际加工生产的可行性，装配体中保留了完整的配合关系与运动自由度，可直接用于运动仿真演示，验证丝杆进给的行程范围与夹紧动作的流畅性。
