老式摩托车自行车配套前叉结构三维设计

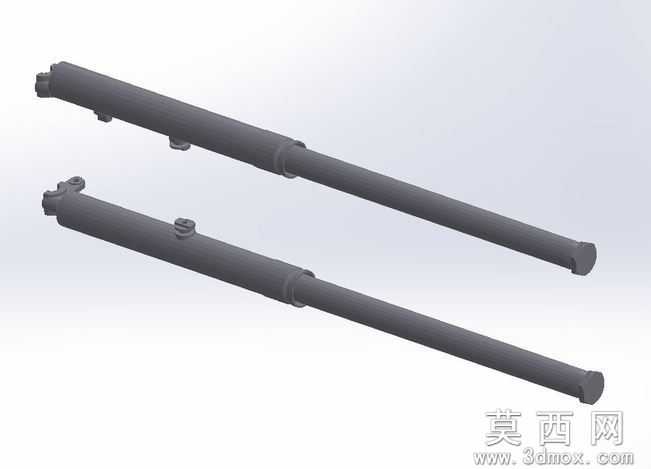

本模型为适配老式胜利款单位车型的前叉构件，采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循老式车型前叉的实际尺寸比例，还原了该款前叉的长筒式结构特征。建模初期先梳理前叉的功能逻辑：作为两轮车辆前部的核心承载与导向部件，该款前叉需要同时承担前轮支撑、行驶减震、转向传导的多重作用，因此建模时优先确定两根叉管的同轴度基准，以叉管上端的安装连接位为原点，沿轴向逐步绘制叉管的变径轮廓，通过拉伸、凸台切除等特征完成叉管主体的构建，精准还原了叉管上的固定凸台、限位卡接结构的位置与尺寸。材质设置上，针对老式金属前叉的材质特性，为模型赋予哑光深灰金属材质，调整材质的粗糙度、反光度参数，模拟铸钢构件经过表面处理后的哑光质感，渲染阶段采用柔和的侧上方打光方案，既清晰呈现叉管表面的结构轮廓，也避免过度反光掩盖构件的细节特征。结构设计上，该款前叉为左右对称的双管式结构，两根叉管的结构尺寸完全一致，上端设置有与车辆方向把连接的安装位，管身预留了挡泥板、刹车构件的安装凸点，下端为轮轴安装的配合段，整体结构简洁可靠，符合上世纪中后期民用两轮车辆的配件设计逻辑。建模过程中对叉管的变径过渡段做了平滑处理，避免应力集中的结构缺陷，同时还原了该款前叉适配3.25x19规格前轮的尺寸匹配关系，完整呈现了该款前叉作为车辆前部决策部件的结构形态，可用于老式车辆修复参考、车辆结构教学演示等场景。
