铸钢套接字关闭锌吊环结构设计

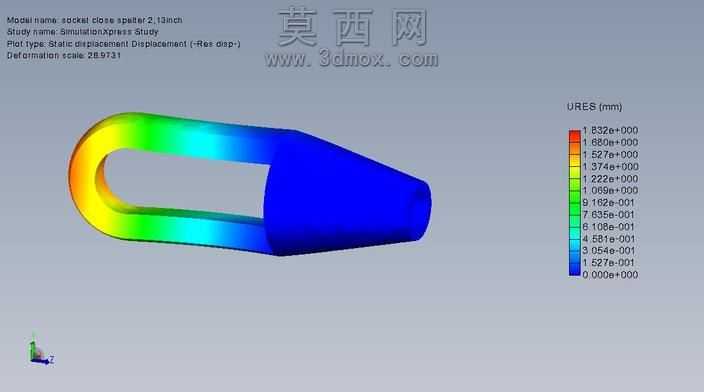

本作品为适配1 3/4-1 7/8英寸绳径的铸钢套接字关闭锌吊环构件，建模阶段依托三维参数化设计逻辑完成全结构搭建，首先针对吊环的环形受力段与锥形套接段进行轮廓草绘，通过放样、凸台拉伸、圆角过渡等特征操作完成实体构建，重点对环形弯折处的曲率半径做了连续化处理，避免应力集中点的出现，锥形套接段的内孔尺寸严格匹配对应直径绳索的套接公差，保证绳索穿入后可通过锌铸工艺完成牢固锁合，整体结构无冗余设计，各段壁厚根据受力需求做差异化分配，环形段壁厚均匀保证受拉时形变一致，锥形段从环接端到端口做渐进式壁厚收减，兼顾结构强度与构件轻量化需求。材质设定选用ASTM 148标准铸钢，在材质编辑模块中调整铸钢的弹性模量、泊松比、屈服强度等物理参数，匹配真实铸钢的力学性能，为后续静力学分析提供准确的材质基础。渲染阶段采用实体着色加位移云图叠加的展示方式，通过SimulationXpress模块完成静态位移仿真分析，设置固定约束与额定拉力载荷后，求解得到构件的位移分布结果，将位移数值通过彩虹色阶映射到构件表面，直观呈现不同位置的形变程度，从云图结果可以看出最大位移出现在环形段的外侧弧面，数值控制在1.832mm以内，符合铸钢构件的许用形变要求，锥形段的位移量从环接处到端口逐步递减，验证了壁厚渐变设计的合理性。设计过程中重点考量了构件的实际使用场景，作为索具连接的核心受力部件，既要保证与绳索连接后的拉脱强度，也要保证吊环段与其它连接构件的适配性，环形段的内孔尺寸预留了足够的连接间隙，可适配常规规格的卸扣、吊耳等连接配件，锥形段的外锥面做了光滑过渡处理，避免锌铸填充时出现气泡、缺料等工艺缺陷，所有棱边均做了倒钝处理，消除锐边带来的安全隐患。整个建模过程遵循参数化关联设计逻辑，关键尺寸如绳径适配尺寸、环形曲率、锥度等均设置为全局变量，后续若需适配其它绳径规格，仅需调整对应参数即可完成全模型的快速更新，大幅提升同系列构件的设计效率，仿真结果也为后续的工艺优化、强度校核提供了直观的数据参考，保证构件在额定载荷下的使用安全性与结构可靠性。
