PUJ1201B液压动力电源单元结构设计

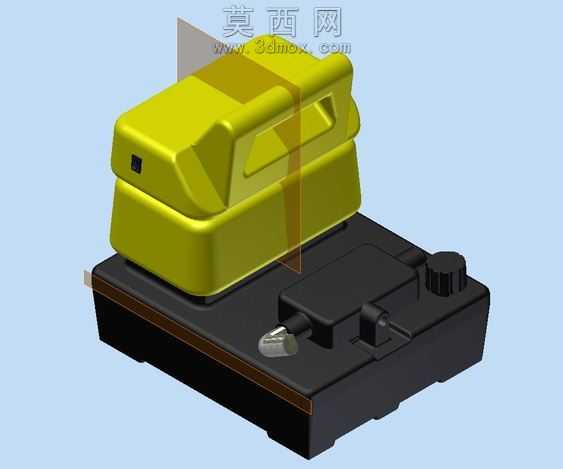

本作品为PUJ1201B液压动力电源单元的三维建模设计，整体采用分层堆叠式结构布局，建模过程中严格遵循工业组件的实际装配逻辑，通过三维软件完成全参数化建模，确保各部件的尺寸公差与装配间隙符合液压动力单元的实际生产标准。模型分为上下两大主体结构，上部为亮黄色的电源储能与控制模块，建模时对模块外壳的曲面过渡做了精细化处理，通过曲面放样、倒角切除等命令还原了外壳的防滑握持造型与侧面的状态指示灯安装位，外壳表面做了哑光硬质塑料材质渲染，还原工业电源模块外壳的耐磨质感，同时对模块顶部的提手结构做了一体化建模，确保提手与主体外壳的衔接处无破面、无几何错误，符合实际开模的结构要求。下部为黑色的液压动力集成底座，底座部分集成了液压油路接口、调节旋钮、快插接头等核心功能部件，建模时对每个功能部件都做了独立的零件建模与装配约束：侧边的金属快插接头采用金属镀铬材质渲染，还原接头的金属光泽与防滑滚花结构；顶部的黑色调节旋钮做了防滑齿纹的细节建模，旋钮与底座的安装位做了同轴度约束，还原实际部件的转动装配关系；底座底部做了防滑安装脚垫的结构设计，脚垫采用软质橡胶材质渲染，与底座硬质工程塑料的质感形成明确区分。整体渲染阶段采用柔和的工业产品展示光源，通过环境光遮蔽效果突出各部件的结构层次，对上下模块的衔接面做了密封胶条的细节建模，还原动力单元的防尘密封结构。设计过程中充分考虑了该单元的实际使用场景，将电源模块与液压动力模块做集成化布局，既保证了供电模块与液压组件的独立维护空间，又通过紧凑的堆叠设计缩小了整体占用体积，各外露接口的位置布局符合工业设备的操作习惯，调节旋钮与接头的位置预留了足够的操作空间，避免实际使用时出现操作干涉的问题。模型的所有结构都做了壁厚处理，符合塑料壳体与金属底座的实际加工壁厚要求，无薄壁、零厚度等建模错误，可直接用于结构验证、装配演示与产品宣传渲染使用。
