浴室冷热水混水轻敲式手柄结构设计

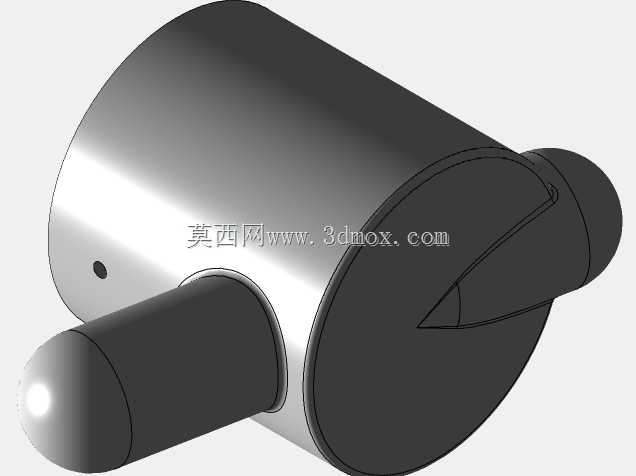

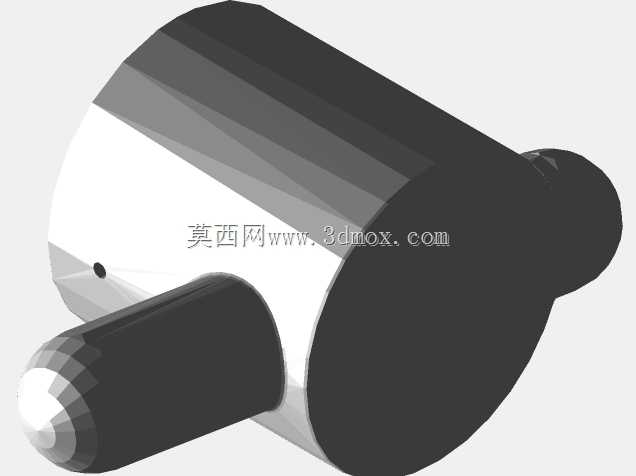

　　这款手柄主要应用于民用住宅、公共卫浴场所的台盆、淋浴混水阀终端，作为用户直接操作的调节部件，承担冷热水流量配比、出水通断控制的核心交互功能，日常使用中用户通过扳动、轻敲手柄即可完成水温调节、水流开关的操作，无需额外施加过大扭矩，适配老人、儿童等不同人群的操作力度需求。从结构设计来看，手柄主体采用圆润柱形带侧向突出操作端的造型，握持区域做了圆弧过渡处理，避免棱角磕碰造成的使用损伤，背面预留的主轴安装孔可直接与混水阀的阀芯驱动轴配合，主轴孔下方的矩形孔专门适配6mm六角螺母的锁紧定位，安装时可通过六角螺母将手柄与阀芯轴牢牢锁固，避免长期使用出现手柄松脱、空转的问题；手柄下部预留的平头螺钉孔，可从下方拧入紧定螺钉，

　　二次锁止阀芯轴与手柄的相对位置，即使螺母出现轻微松动，螺钉也能提供足够的防转阻力，保障操作可靠性。设计过程中充分考虑了3D打印快速制造的适配性，整体结构无倒扣、无极端薄壁结构，最小壁厚满足常规FDM、光固化3D打印的成型要求，用户可根据冷热水标识需求，分别打印蓝色冷水手柄、红色热水手柄，无需额外做表面丝印标识，通过材质颜色即可快速区分冷热水控制端，降低后期组装的标识工序成本。安装边界方面，手柄的旋转行程完全匹配常规陶瓷阀芯的90度开关、35度调温角度范围，突出的操作端长度经过力矩优化，既不会因为力臂过短导致操作费力，也不会因为力臂过长导致手柄突出墙面过多，占用卫浴空间、容易发生误碰。日常使用场景中，这种轻敲式手柄相比传统长手柄，

　　误触概率更低，表面的圆弧造型不容易积攒水垢，清洁维护时只需擦拭表面即可，没有卫生死角；内部的安装孔位公差经过适配优化，与市面上主流的40mm口径陶瓷混水阀芯具备通用互换性，维修替换时无需更换整个阀体，仅需更换手柄即可恢复阀门操作功能，大幅降低卫浴设施的后期维护成本。结构受力层面，手柄与阀芯配合的孔位周围做了局部加厚处理，应对用户大力操作时的扭矩载荷，避免长期受力出现孔位开裂、断裂的问题，侧向操作端的根部做了圆角过渡，消除应力集中点，提升整体结构的抗疲劳强度，即使经过上万次的扳动操作，也不会出现根部断裂的失效问题。
