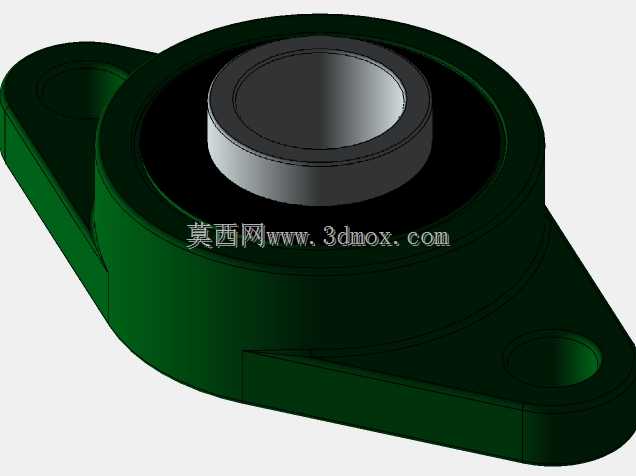

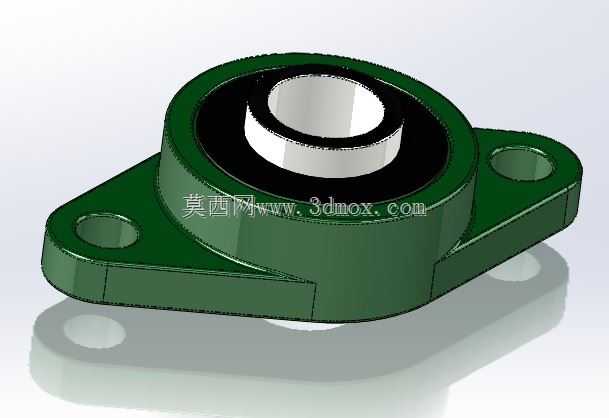

菱形法兰式带座外球面轴承组件

　　这类菱形法兰带座轴承常见于轻工输送线、小型食品加工设备、纺织机械的从动辊筒支撑端，也大量用在中小型自动化设备的转轴定位场景，相比立式座轴承，两个安装孔的菱形布局更适合安装面空间局促、侧边有结构干涉的位置，能在有限的安装面上完成转轴的径向与轴向定位。实际使用中，轴承座本身采用铸铁一体铸造成型，表面做氧化发黑或喷塑处理提升防锈能力，内置的外球面轴承外圈为球面结构，和座体内的球面腔配合，能自动补偿安装过程中出现的轴系同轴度误差，避免因安装面加工偏差、机架焊接变形导致的轴承卡滞、早期磨损问题。设计上针对12-45mm区间的常用轴径做了系列化配置，不同轴径对应的座体安装孔距、座体厚度、轴承内圈宽度都做了匹配调整，两个安装孔为通孔设计，

　　适配内六角圆柱头螺栓或六角螺栓直接穿装固定，安装时不需要额外加工沉孔，降低安装面的加工要求。轴承内圈采用顶丝锁紧结构，装配时将轴穿入内圈后拧紧侧面的紧定螺钉，即可实现轴与内圈的同步转动，不需要额外加工轴肩、键槽，对于轻载、转速不超过1500rpm的传动场景，这种锁紧方式装配效率高，后期维护更换也十分便捷。从安装边界来看，菱形座的两个安装耳沿轴承中心对称分布，安装孔中心到轴承中心的距离在不同轴径规格下按比例递增，选型时需要确认安装面的预留空间是否能覆盖座体的外轮廓，避免座体边缘和周边的机架筋板、护罩结构产生干涉；轴承内圈的伸出长度也做了控制，能适配不同厚度的辊筒端盖、链轮安装座的装配间隙，不需要额外加装调整垫片。实际工况中，

　　这类带座轴承自带的密封结构能阻挡常规工况下的粉尘、少量溅水侵入轴承内部，在普通车间环境下不需要频繁加注润滑脂，能减少日常维护的工作量，对于设备设计人员来说，选用这类标准化的带座轴承组件，不需要单独设计轴承座的腔体结构、密封结构，能大幅缩短设计周期，同时成熟的标准化产品供应链也能降低后期备件采购的成本。
