小模数公制直齿传动齿轮结构

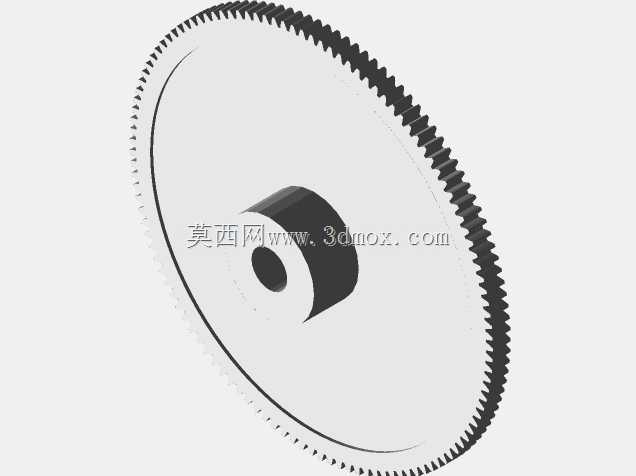

　　这款小模数直齿轮在精密传动场景中应用十分广泛，常见于小型仪器仪表的传动链路、精密检测设备的进给机构、小型自动化执行单元的动力传递环节，也可适配部分轻载办公设备、民用精密器械的传动需求，在对传动背隙控制、传动平稳性有一定要求的轻载传动场景中，这类齿轮的适配性表现突出。从实际使用的角度看，这类直齿轮的核心作用是在平行轴之间传递定比旋转动力，因为直齿的啮合特性，它不存在轴向分力，安装时不需要额外配置承受轴向载荷的轴承结构，能有效简化配套安装支座的设计复杂度，降低整套传动机构的装配难度与零件成本。在设计思路上，这款齿轮采用了盘式带轮毂的结构形式，轮毂位置预留了标准的轴安装孔，孔位与轴的配合可根据实际载荷需求选择间隙配合或者过渡配合，

　　配合键槽或者顶丝结构即可完成与传动轴的周向固定，避免传动过程中出现齿轮与轴的相对滑转。轮缘部分的齿形采用标准公制渐开线齿形设计，齿顶与齿根的过渡圆角做了优化处理，能有效降低啮合过程中的应力集中，提升齿轮在连续运转下的疲劳寿命，轮辐部分采用薄辐板结构，在保证整体结构刚性满足轻载传动需求的前提下，尽可能降低齿轮自身的转动惯量，减少传动过程中的启动惯性负载，提升传动响应速度。从安装边界来看，这款齿轮的轮毂轴向突出于轮辐平面，安装时轮毂端面可直接与轴肩贴合完成轴向定位，不需要额外加装轴套调整位置，轮齿部分的外径尺寸控制紧凑，啮合时的中心距公差适配范围较宽，在常规的精密传动安装公差要求下，不需要做额外的修配调整即可保证顺畅啮合，不会出现卡滞、

　　传动异响等问题。在实际选型适配时，这类小模数直齿轮适合传递扭矩不大、转速中等的传动场景，因为直齿啮合是沿齿宽方向全齿同时进入啮合，相比斜齿轮它的传动噪音会稍大，但胜在加工难度低、安装调整方便、轴向无额外载荷，在不需要极低噪音的工业精密传动场景中，是性价比很高的传动零件选择。建模过程中齿形的渐开线生成严格遵循公制齿轮的参数规范，齿向公差、齿圈径向跳动的形位公差都按照精密传动级别的要求做了约束，能直接用于常规的结构验证、装配干涉检查，也可作为轻量化传动机构设计的基础选型参考，帮助结构设计人员快速完成传动链路的搭建，减少重复建模的工作量。
