压缩弹簧带平面视图标注结构设计

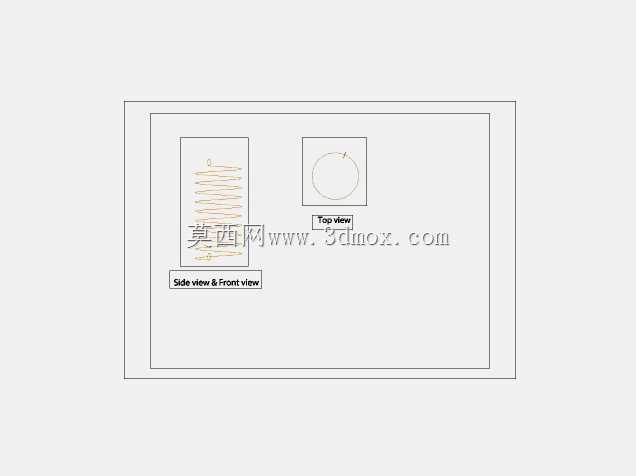

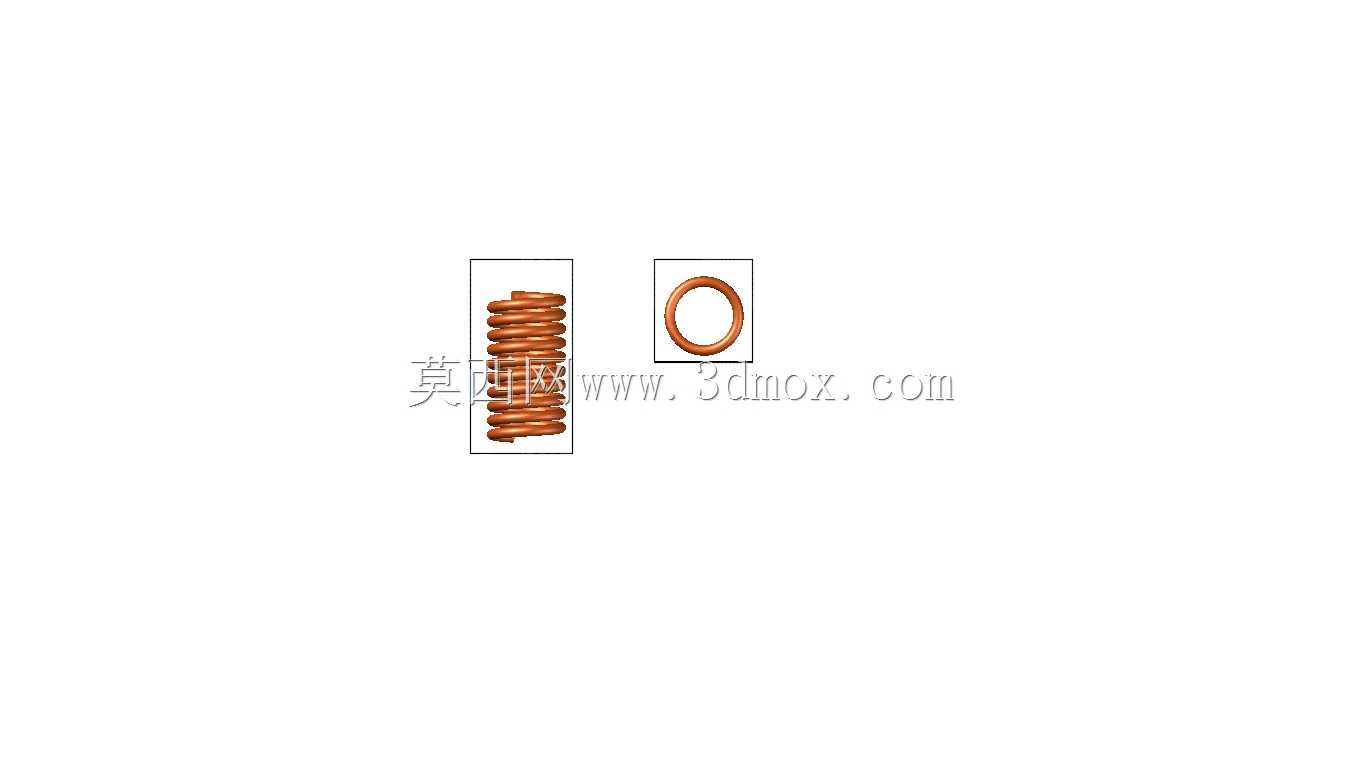

　　在各类机械传动、缓冲复位、力值输出的结构场景中，压缩弹簧是应用覆盖度极广的基础弹性元件，小到消费电子的按键复位结构，大到重型设备的缓冲减震模组，都能见到这类圆柱螺旋压缩弹簧的身影。本次设计的压缩弹簧采用等节距圆柱螺旋结构，配套提供前视轴向视图与端面平面视图，能够完整呈现弹簧的圈数、线径、中径、端面磨平处理的结构细节，方便结构设计人员直接调用核对安装边界。从实际选型适配角度看，这类压缩弹簧的核心功能是在承受轴向压力时储存弹性势能，在外力撤除后推动配套结构复位，或是在设备运行过程中吸收冲击载荷，降低刚性碰撞对设备主体结构的损伤。设计过程中优先考虑了常规安装场景的适配性，弹簧两端采用并圈磨平的端部处理工艺，

　　保证弹簧在安装孔或者导杆上装配时，端面能够与安装支撑面完全贴合，避免受压过程中出现侧向偏移、卡滞的问题，有效降低弹簧工作过程中的偏磨风险，延长元件的实际使用寿命。从安装边界来看，前视图清晰标注了弹簧的自由高度、有效圈数、总圈数参数，平面视图标注了弹簧的外径尺寸，设计人员在选型时可以直接根据安装腔的内径、导杆的外径匹配对应尺寸的弹簧，无需额外调整结构间隙，能够直接嵌入到复位机构、缓冲机构、力值调节机构的装配链路中。在实际设备应用中，这类弹簧常被用在自动化产线的定位顶出结构、阀门的启闭复位结构、机械设备的隔震支撑结构、工装夹具的夹紧力提供结构中，其等节距的结构设计保证了受压过程中刚度值稳定，在有效压缩行程内的力值输出线性度较好，

　　不会出现刚度突变导致的结构动作卡顿问题。建模过程中严格遵循圆柱螺旋弹簧的设计规范，螺旋升角按照常规压缩弹簧的通用取值范围设定，线径与中径的比值匹配常用的弹簧刚度区间，既保证弹簧有足够的抗疲劳强度应对循环载荷，也避免刚度过大导致的配套结构受力过载问题。双视图的呈现方式也方便加工端直接核对参数，减少建模到加工环节的信息传递误差，结构设计人员在进行装配干涉检查时，可以直接调用模型验证弹簧压缩到工作行程时的外径膨胀量，避免弹簧受压后外径变大与安装腔内壁发生摩擦干涉，从设计源头规避装配失效风险。
