可移动平衡重式仓储作业叉车结构设计

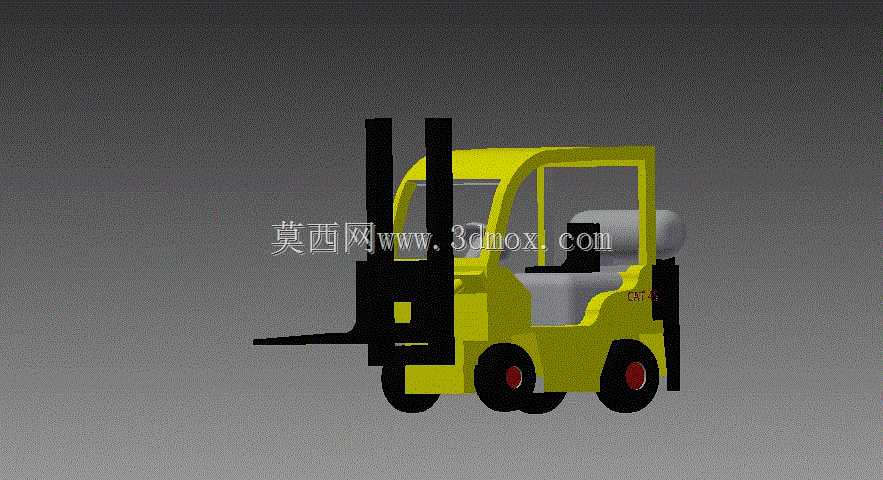

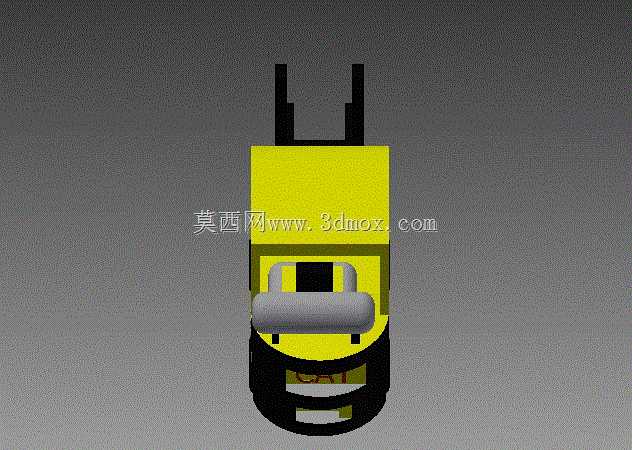

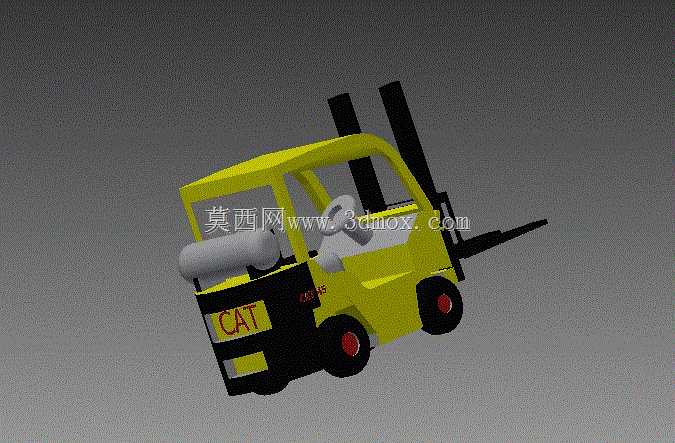

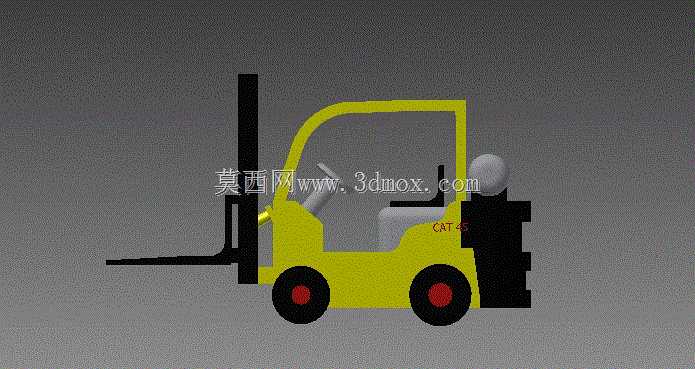

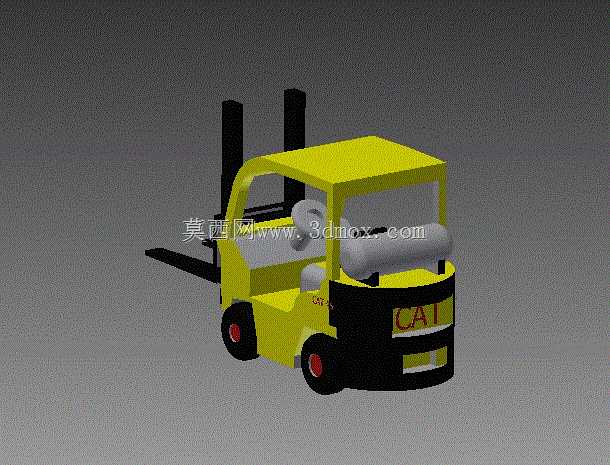

　　这款叉车三维结构的设计，首先锚定了厂区内部、仓储库区的短距离物料转运场景，这类场景普遍存在通道宽度有限、堆垛高度有明确限制、作业频次高的特点，设计之初就没有追求大吨位重载参数，而是把灵活性作为核心设计目标。从结构布局来看，采用了经典的平衡重式布局，车身尾部预留的配重安装空间，能够在额定载荷下抵消前部货叉承载产生的倾覆力矩，不需要额外设置支腿结构，这就意味着作业时不需要预留支腿展开的空间，能够直接驶入货架底部、货车车厢内部完成取放货作业，适配绝大多数平库的作业通道宽度要求。车身主体采用紧凑化的轮廓设计，驾驶舱区域做了开敞式的结构处理，既保证驾驶员上下车的便利性，也能让作业人员拥有足够开阔的前方视野，方便对位货叉与托盘间隙，

　　减少对位调整的时间。行走部分采用小直径重载橡胶轮布局，前后轮距经过反复校核，在保证最小转弯半径足够小的前提下，不会因为轮距过窄导致转向时侧倾风险升高，能够在平整的硬化厂区路面稳定行驶，甚至可以完成小半径原地转向调整，适配狭窄通道内的掉头、对位需求。货叉部分采用标准叉臂结构，与起升门架的连接采用滑动副设计，起升过程中叉臂保持水平姿态，不会因为门架起升出现角度偏移，保证承载托盘上的物料不会滑落。门架的起升高度做了适配常规仓储货架的设定，能够覆盖绝大多数平库二层、三层货架的堆垛高度需求，不会因为起升行程不足导致无法完成高位堆垛，也不会因为行程冗余过大增加不必要的结构重量。设计过程中特意做了可动结构的约束处理，转向轮、行走轮、起升门架、

　　货叉俯仰这些实际作业中需要动作的结构，都保留了正确的运动自由度，不是完全固化的静态外观模型，能够直接用于作业动作仿真、厂区动线规划的验证环节。从安装边界来看，整车的外轮廓尺寸严格控制在常规场内作业叉车的尺寸区间内，宽度不超过常规托盘的宽度，长度不含货叉的部分足够紧凑，在进行产线边物料配送作业时，不会因为车身尺寸过大刮蹭产线设备或者周边物料架。整车的重心位置经过多轮调整，空载、额定载荷两种状态下的重心都落在车轮支撑的稳定区域内，即使在满载状态下以作业速度行驶转向，也能保持足够的稳定裕度。车身侧面预留了动力单元、液压单元的安装空间，不管是做电动叉车的电池仓布局，还是做内燃叉车的动力舱布局，都有足够的结构余量，不需要对主体框架做大幅度修改就能适配不同的动力方案。
