船用三叶曲面推进螺旋桨结构设计

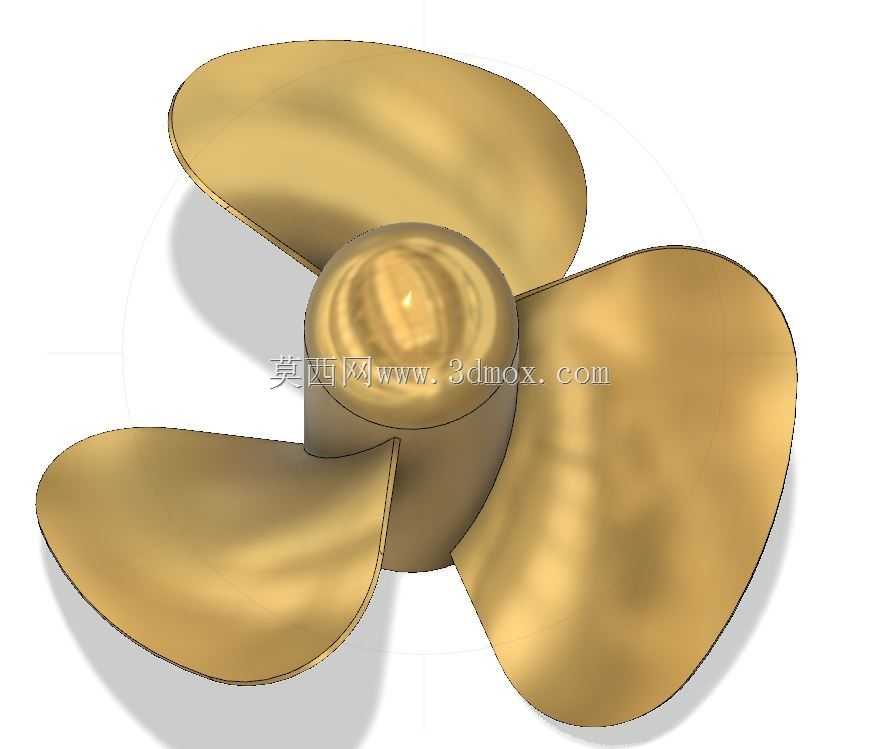

　　这款三叶螺旋桨主要面向小型内河作业艇、休闲游艇以及水下潜航设备的推进系统配套，在实际工况中承担将转轴输出的旋转扭矩转化为轴向推进力的核心作用，区别于两叶桨的高速低阻特性与四叶桨的低噪重载特性，三叶结构在推进效率、动平衡稳定性、加工成本三者间取得了更均衡的表现，适配多数中小功率动力输出场景。从设计逻辑来看，桨叶采用变螺距曲面构型，从叶根到叶梢的螺距角呈连续渐变过渡，叶根区域做了加厚圆角处理，可有效降低旋转过程中根部的应力集中，避免长期交变载荷下出现疲劳断裂问题；叶梢区域做了收薄修型，能减少桨叶旋转时的梢涡空泡现象，降低运行过程中的流体噪声与桨叶表面气蚀损伤。桨毂部分采用同轴圆柱构型，中心预留标准锥孔与键槽安装位，

　　可直接与动力输出轴配合锁紧，安装边界上需保证桨毂端面与轴肩的贴合度控制在0.02mm以内，避免高速旋转时出现跳动量超标的问题；整体外形的径向尺寸适配常规小型船舶的艉部安装空间，安装时需预留足够的叶尖与船体外壳的间隙，防止旋转过程中桨叶剐蹭船体引发结构损坏。在实际选型匹配时，需结合配套动力的额定转速、船体设计吃水深度、目标航速等参数校核桨叶的盘面比与螺距比，这款三叶桨的盘面比设计偏向中小载荷场景，在1500-3000转每分钟的转速区间内推进效率处于最优区间，过低转速下会出现推力不足的问题，过高转速则容易引发空泡效应加剧桨叶磨损。建模过程中对桨叶曲面做了连续性校验，保证曲面G2连续，可直接导入流体仿真软件做水动力性能验证，

　　也可直接用于五轴加工中心的数控编程，加工时可选用铜合金、不锈钢或者高强度工程塑料作为毛坯材质，不同材质对应不同的使用场景：铜合金桨叶耐海水腐蚀性能优异，适合海水作业场景；不锈钢桨叶强度更高，适合浅水区多杂物的作业环境；工程塑料桨叶重量轻、成本低，适合小型休闲艇使用。安装完成后需做动平衡测试，将剩余不平衡量控制在标准允许范围内，避免高速旋转时引发轴系振动，损坏动力端的密封件与轴承结构。
