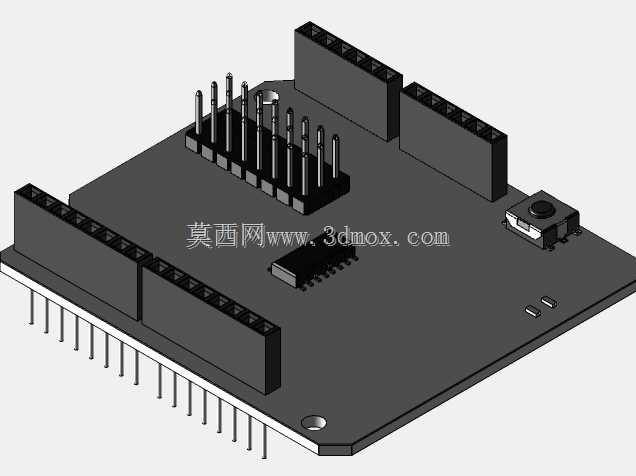

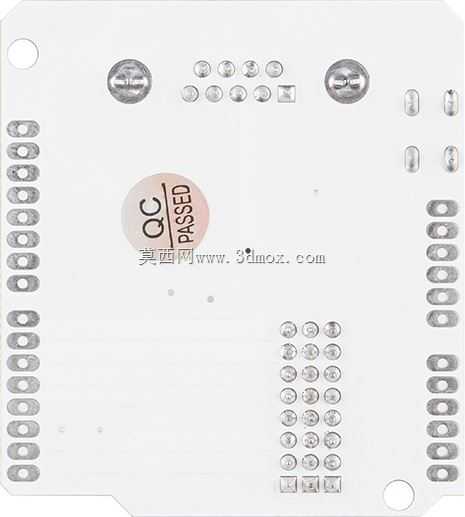

Arduino用RS232串口通讯屏蔽转接板

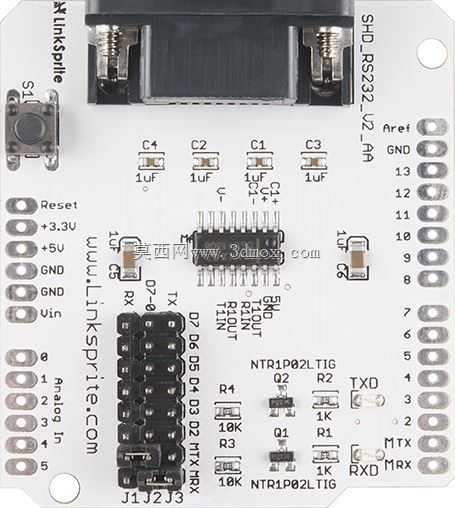

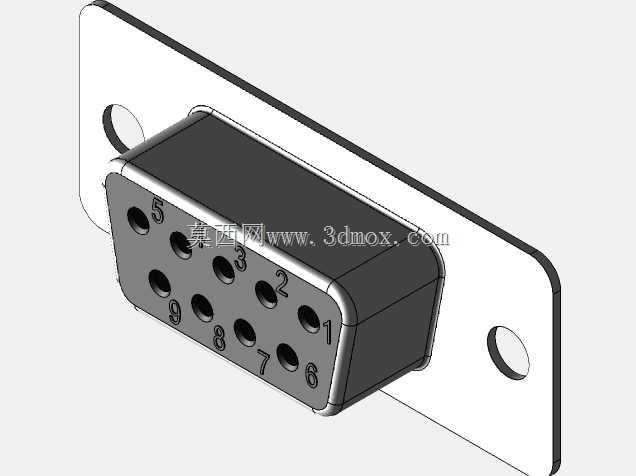

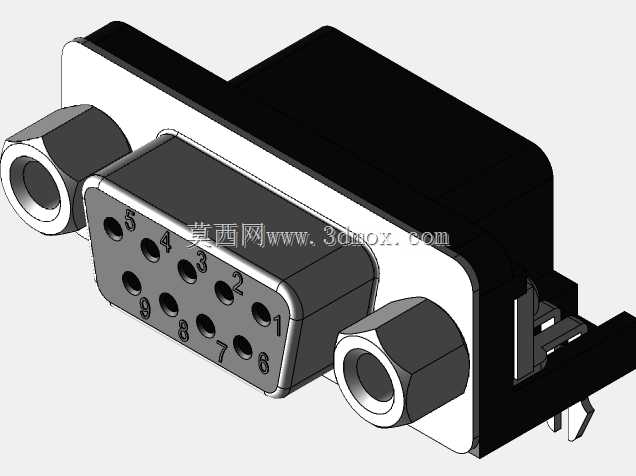

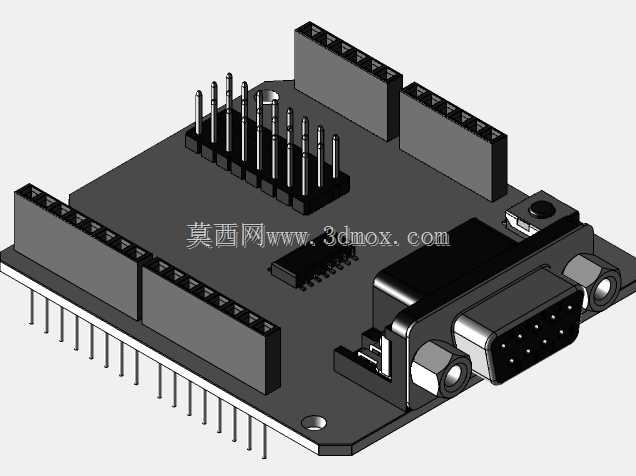

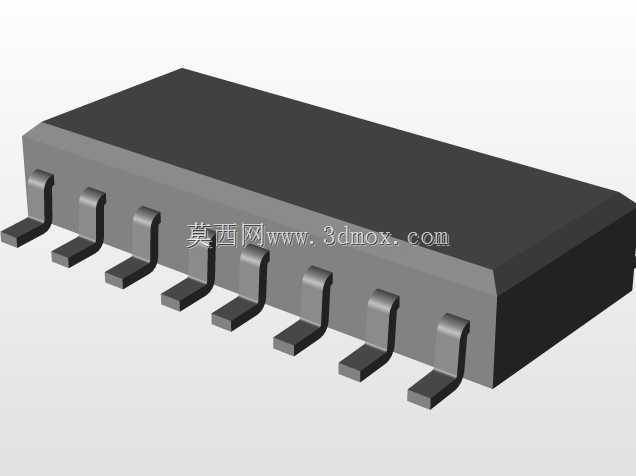

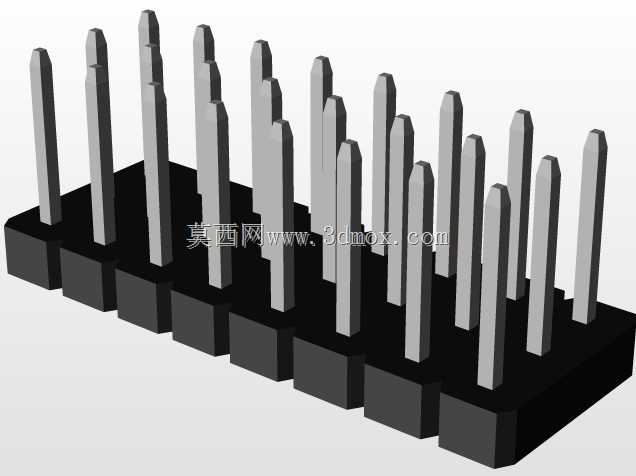

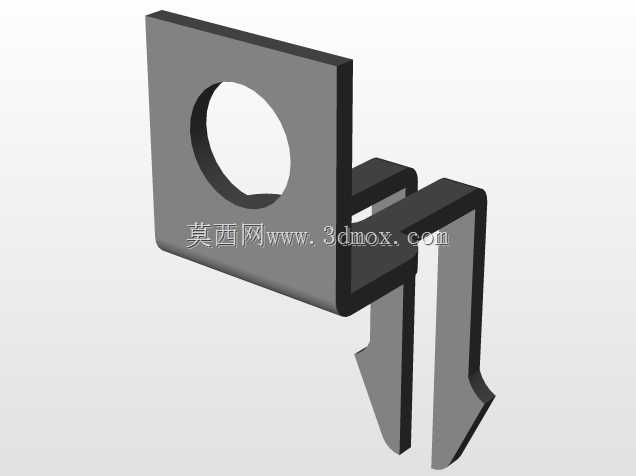

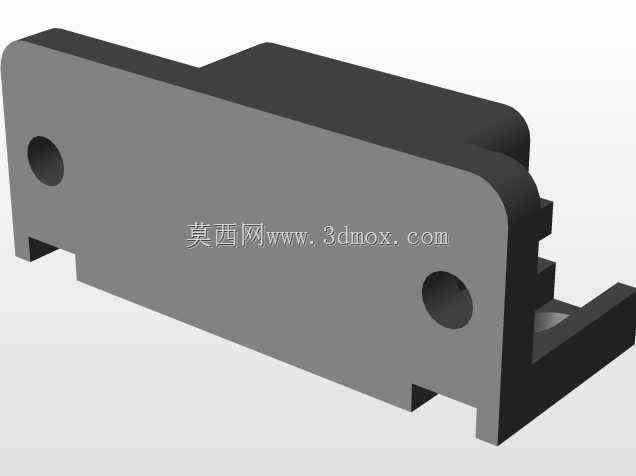

　　在工业现场串口设备调试、嵌入式开发实训场景中，常遇到主控板原生TTL电平与工业级RS232串口设备电平不匹配的问题，直接接线不仅无法完成通讯，还可能因电平差损坏主控IO口，这款转接板正是针对这类场景设计的电平转换与接口适配模块。板载标准DB9公头接口，引脚定义完全遵循RS232通用规范，可直接对接工业传感器、串口打印机、老式工控设备的RS232母座，无需额外制作转接线缆，板边预留的2.54mm间距排针引脚，可直接插接到Arduino系列主控板的对应IO排针上，也可通过杜邦线连接其他嵌入式主控，适配不同开发场景的接线需求。电路设计上采用专用RS232电平转换芯片，搭配0.1uF陶瓷电容做电源滤波，每路信号走线都做了等长处理，

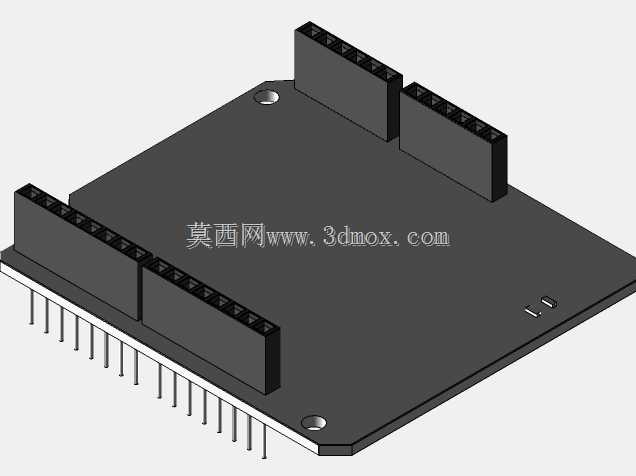

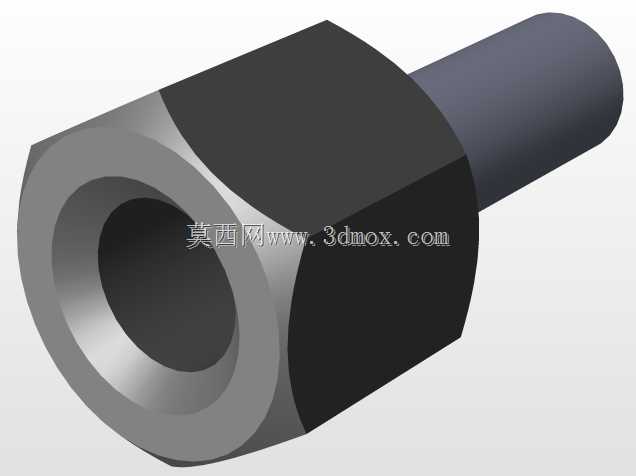

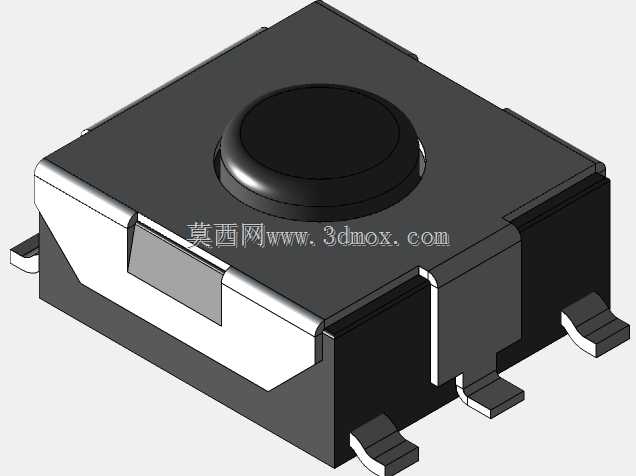

　　减少高速通讯时的信号反射与串扰，板上预留的复位按键可直接对接主控复位引脚，调试时无需手动触碰主控板复位键，提升调试效率。电源部分兼容3.3V与5V主控供电，板上丝印清晰标注了每个引脚的功能定义，包括电源正、地、发送、接收等核心引脚，接线时无需反复查阅原理图，降低接错线的概率。安装边界上，板卡四角预留了标准M3安装孔位，可直接固定在设备外壳内部的安装柱上，也可搭配铜柱堆叠在主控板上方，整体板厚采用常规1.6mmFR4板材，元器件最高高度不超过DB9接口的顶面高度，安装时不会与周边结构件产生干涉。实际使用中，该模块可实现TTL电平与RS232电平的双向转换，最高支持115200波特率的稳定通讯，可满足绝大多数工业串口设备的通讯速率要求，

　　板载的TX、RX信号指示灯可直观显示数据收发状态，快速排查通讯接线故障。在做设备改造时，这类转接板可直接集成到现有设备的控制箱内，无需重新设计主控板的串口电路，缩短开发周期，板上的阻容元件均采用常规贴片封装，后期维修替换也十分方便，针对工业现场可能存在的电磁干扰，PCB布线时在信号回路周边做了铺地处理，提升通讯稳定性，避免现场变频器、电机等设备的电磁干扰导致的通讯丢包问题。
