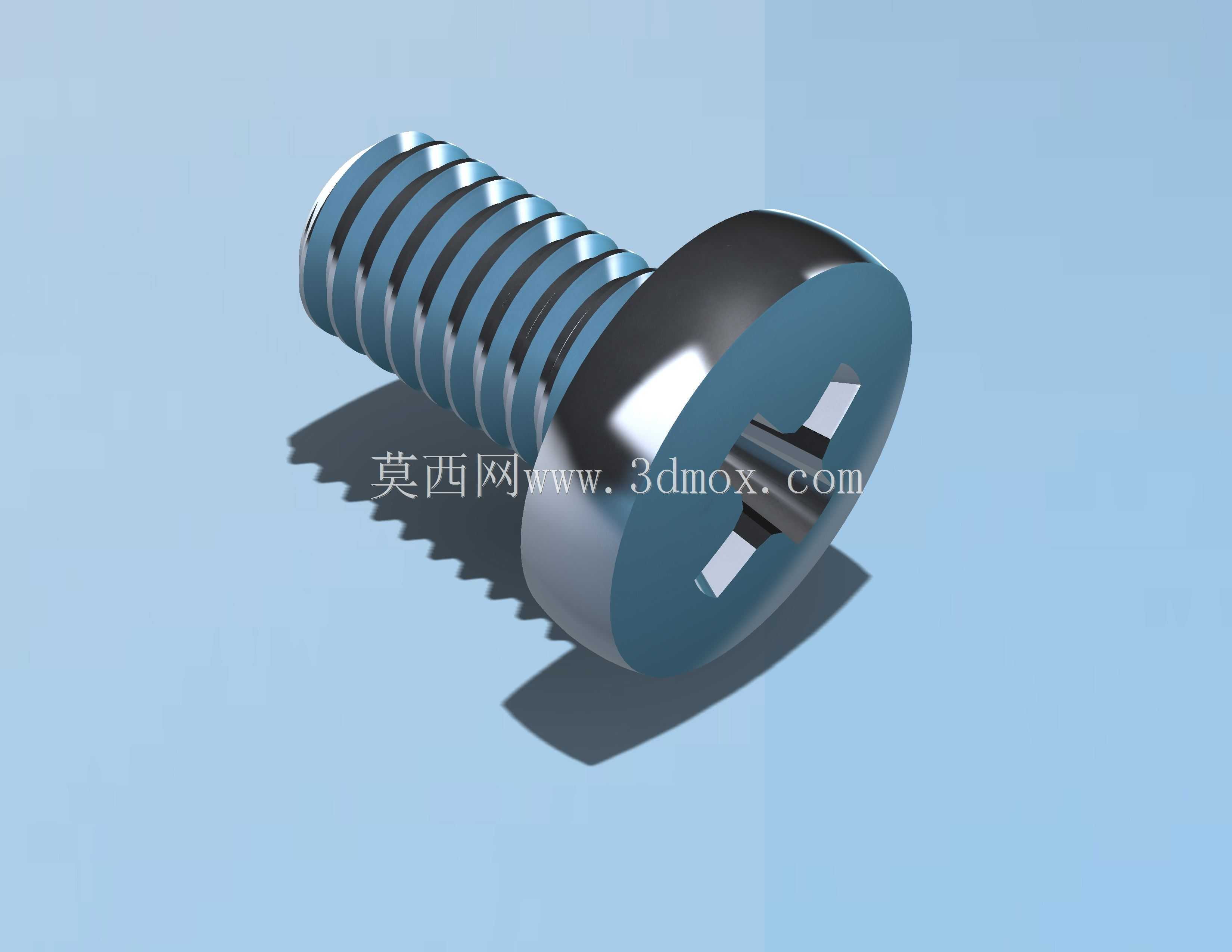

M3规格5mm长度十字盘头紧固螺钉

　　在各类机电设备、仪器仪表、消费电子的装配环节中，小规格紧固件的选型合理性，往往直接决定了整机结构的长期可靠性，M3公称直径、5mm有效螺纹长度的盘头螺钉，是小空间紧凑装配场景下应用频次极高的一类紧固零件。这类螺钉的头部采用盘头构型，相比沉头螺钉不需要在被连接件表面加工沉孔，安装时头部直接贴合被连接件表面，能在薄板类零件、塑料壳体、仪器仪表面板的紧固场景中，分散头部对被连接件的压应力，避免薄件被压溃，同时十字槽的驱动构型适配通用十字螺丝刀，装配时的对中性更好，不容易出现滑牙、偏拧的问题，无论是手工装配还是自动化锁螺丝工位都能适配。从设计逻辑来看，该螺钉的螺纹采用普通公制粗牙螺纹，螺距适配M3规格的标准攻丝参数，5mm的有效螺纹长度，

　　刚好适配总叠厚在3mm到4.5mm之间的连接件组合，既不会因为螺纹过长导致末端顶触内部元器件，也不会因为啮合长度不足导致紧固力不够出现松脱。头部的盘头直径控制在合理范围内，不会因为头部过大占用过多的装配空间，也不会因为头部过小导致压合面积不足，在传感器外壳装配、小型仪器内部PCB板固定、低压电器组件拼接这类对安装空间有严格限制的场景中，该规格螺钉的安装边界非常清晰：螺钉穿过的光孔直径推荐取3.2mm到3.4mm，头部沉让空间直径不小于5.5mm，锁附时的扭矩控制在0.5N·m到0.8N·m区间，既能保证足够的锁紧力，也不会因为扭矩过大导致螺纹滑牙或者塑料壳体开裂。实际应用中，这类螺钉常搭配平垫使用，

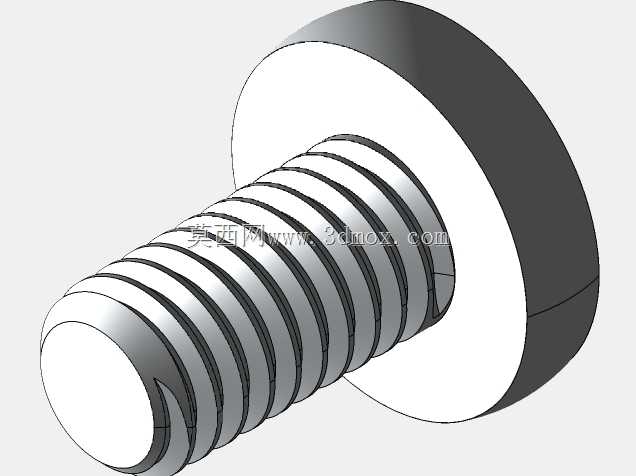

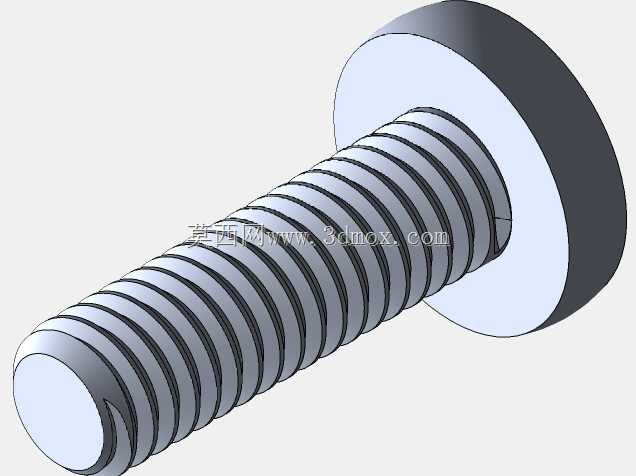

　　在金属薄板连接场景下可以进一步分散压应力，在有防松需求的场景下也可以搭配耐落胶或者轻型弹垫，适配轻度振动工况下的紧固需求。建模过程中严格遵循通用紧固件的外形公差要求，螺纹牙型的收尾、头部与螺杆的过渡圆角都做了符合实际加工工艺的处理，没有出现工艺上无法实现的尖锐棱角，头部十字槽的深度和宽度也符合通用驱动工具的适配尺寸，既可以用于整机装配的干涉检查，也可以直接用于装配工艺的模拟验证，帮助结构设计人员在选型阶段就确认紧固件与周边零件的空间间隙，避免实际装配时出现螺钉与周边元器件干涉、锁附工具无法到位的问题。
