四旋翼折叠式航拍作业无人机结构设计

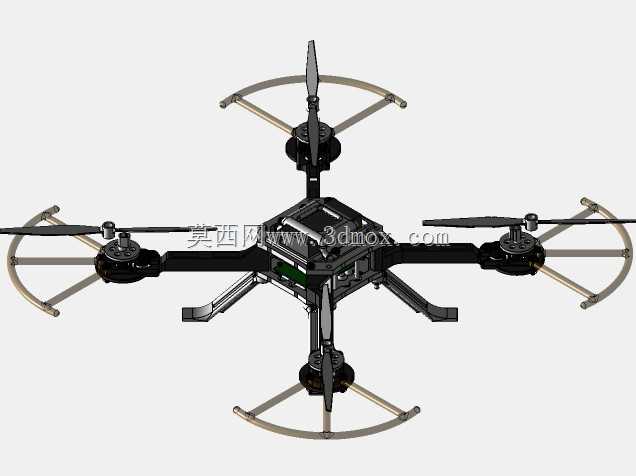

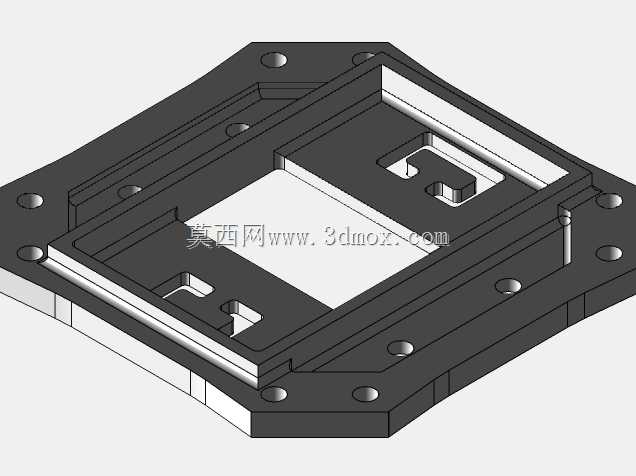

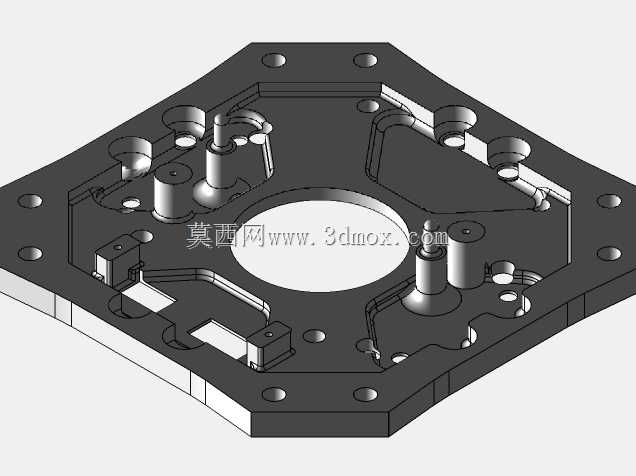

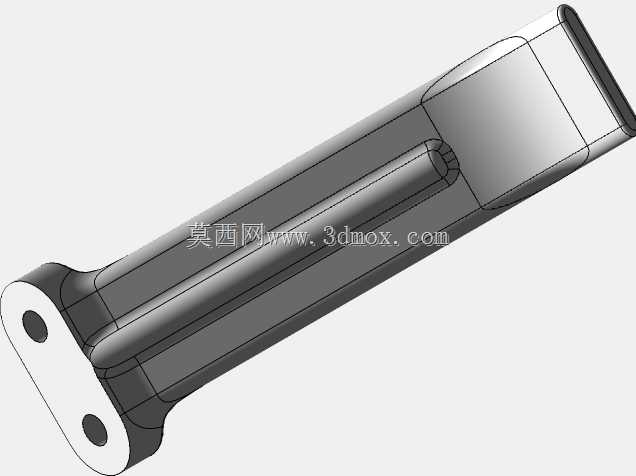

　　这款四旋翼飞行器的结构设计，首先围绕户外作业的便携性需求展开，机臂采用可折叠式铰接结构，在非作业状态下可将四根机臂向中心主机身方向收拢，大幅缩小收纳占用空间，能够适配常规户外作业背包的容纳尺寸，转场运输时无需拆卸旋翼组件，展开后机臂铰接位置设置有定位锁止结构，可保证飞行过程中机臂不会出现晃动位移，保障飞行姿态稳定性。主机身采用上下分舱式布局，上层预留飞控模块、GPS定位模块、数传天线的安装位，下层设置电池仓与任务载荷挂载接口，电池仓采用抽拉式快拆结构，可在作业间隙快速更换动力电池，减少地面等待时间，挂载接口预留标准螺孔，可根据作业需求更换航拍相机、植保喷洒模块、环境监测传感器等不同任务组件，适配多场景作业需求。

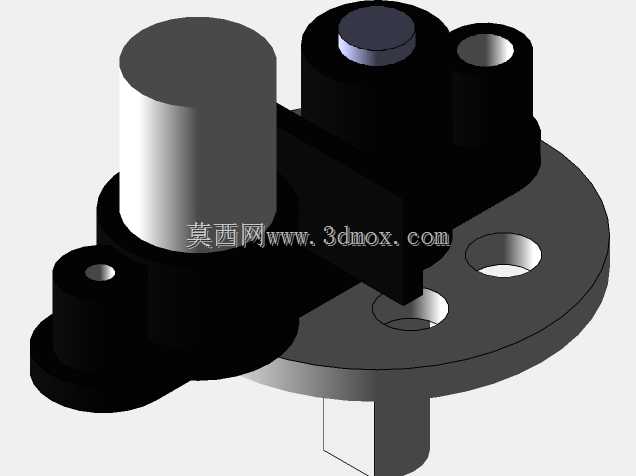

　　旋翼部分每一个机臂末端都设置有独立的动力电机安装座，安装座与机臂采用减震橡胶垫连接，可过滤电机高速运转产生的高频振动，避免振动传递至机身影响任务载荷的工作精度，同时每一组旋翼外围都加装了环形保护架，保护架通过三根轻质支杆与机臂连接，在低空作业、近障碍物飞行时，可避免旋翼直接碰撞障碍物造成炸机事故，也能降低作业过程中旋翼误触人员的安全风险。起落架采用前置双支撑结构，两个支撑脚向外倾斜一定角度，既可以保证降落时的支撑稳定性，避免侧翻，又不会遮挡机身下方任务载荷的作业视野，起落架与机身的连接位置同样设置有减震结构，可吸收降落时的冲击载荷，保护机身内部的精密电子元件。从安装边界来看，机臂展开后整机的旋翼外接圆直径控制在合理范围内，

　　可满足狭小空间内的作业穿行需求，收拢后整体尺寸紧凑，中心主机身的内部空间预留充足，可兼容市面上主流的飞控硬件与动力系统配件，结构件的壁厚经过优化，在保证结构强度满足飞行载荷要求的前提下，尽可能降低整机自重，提升有效载荷能力与续航表现。在实际应用场景中，这款结构可适配低空航拍测绘、电力线路巡检、农林植保作业、应急灾情侦察等多个领域，不同的任务模块可直接通过预留接口快速换装，无需对机身主体结构进行改造，结构设计上充分考虑了户外作业的维护便利性，易损的保护架、旋翼、起落架部件都采用快拆螺丝固定，现场作业时无需复杂工具即可完成更换。
