大跨度仓储货架托盘组合结构设计

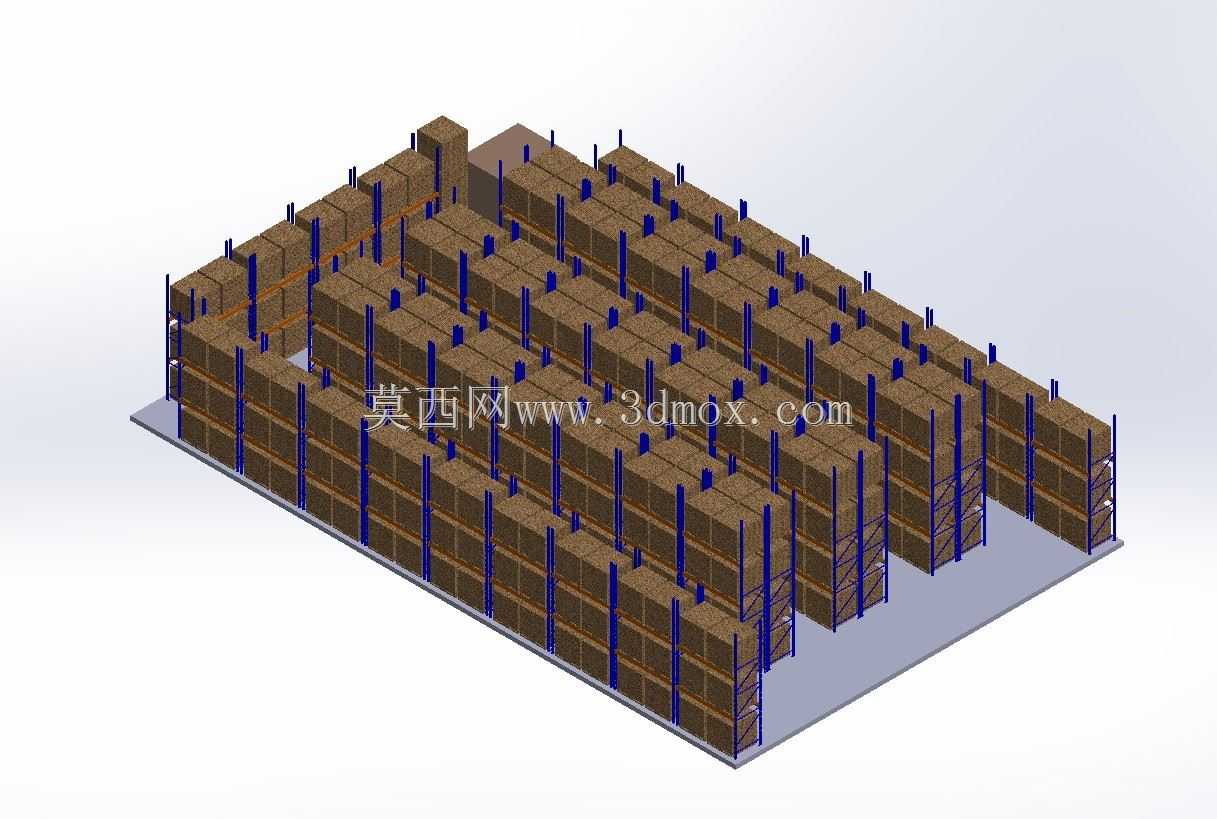

　　这套仓储货架托盘组合结构，主要面向大型平库的批量货物存储场景设计，适配28m×17.9m的仓库楼面规划边界，可充分利用大跨度仓库的平面空间，在不额外改动建筑主体结构的前提下，完成高密度存储单元的排布。从实际仓储作业逻辑出发，该结构将货架承载框架与标准化托盘做了适配性设计，货架立柱的排布间距完全匹配通用托盘的尺寸模数，同时预留了叉车作业的转弯与举升安全间隙，避免日常存取作业时出现结构干涉。设计过程中优先考虑了组装式结构的落地可行性，所有构件均采用模块化拆分思路，单一部件的尺寸与重量都控制在人工辅助搬运可操作的范围内，无需大型吊装设备即可完成现场组装，大幅降低现场安装的施工难度与周期。货架层板的承载面做了防滑限位设计，

　　托盘放置到位后可通过侧边的限位凸台避免叉车误操作导致的托盘滑移，每层的承载横梁采用挂接式连接结构，可根据存储货物的堆码高度灵活调整层间距，适配不同尺寸规格的整托货物存储需求。针对大跨度仓库的楼面荷载特性，货架底部的支座做了分散受力设计，增大与地面的接触面积，避免局部荷载过大对建筑楼面造成损伤，同时支座预留了水平调节余量，可应对仓库地面轻微的不平整问题，保证整组货架安装后的垂直度与稳定性。托盘部分采用加强筋结构设计，在保证整托承载能力的前提下尽可能降低自身重量，减少无效荷载对货架层板的压力，托盘的进叉口做了导向倒角处理，叉车作业时可快速对位，提升存取作业的效率。整套结构仅包含组装所需的构件，不涉及建筑主体的改造设计，可直接在符合荷载要求的仓库楼面上完成布设，适配快消品、工业零配件、包装成品等多种类整托货物的存储需求，结构设计充分考虑了仓储作业的实际操作痛点，在空间利用率、安装便捷性、作业安全性之间做了合理平衡。
