KTM越野摩托上下联板方向柱叉桥结构

　　该零件为越野摩托车转向系统核心承载构件，日常骑行场景中承担前减震与车架的连接载荷传递作用，在飞坡落地、急刹转向等极限工况下，需要同时承受纵向冲击载荷、横向扭转力矩以及转向过程中的交变应力，是决定越野摩托操控稳定性与行驶安全性的关键部件。

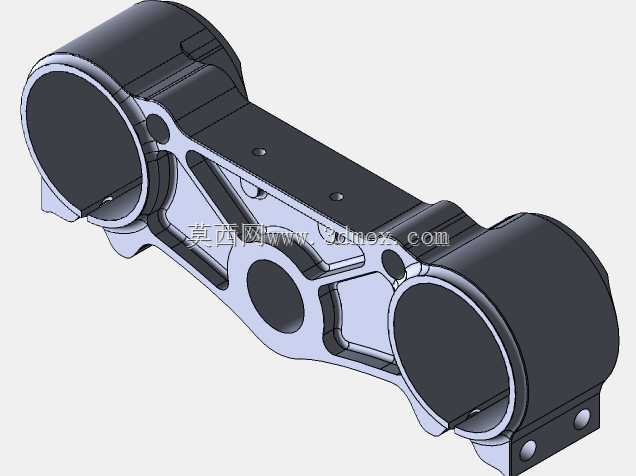

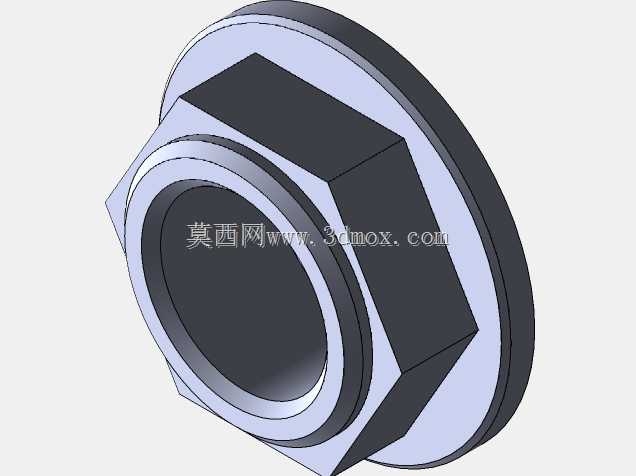

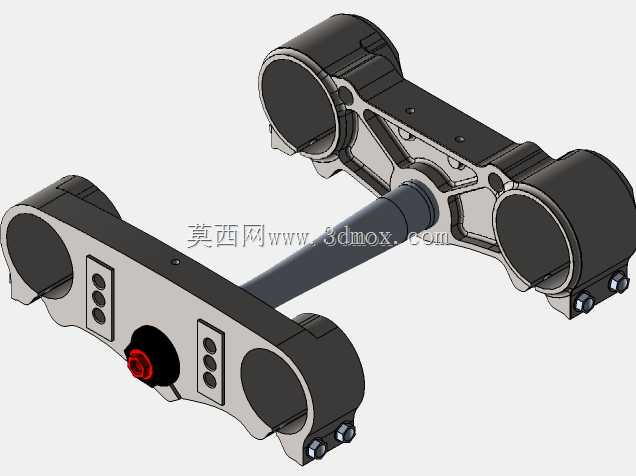

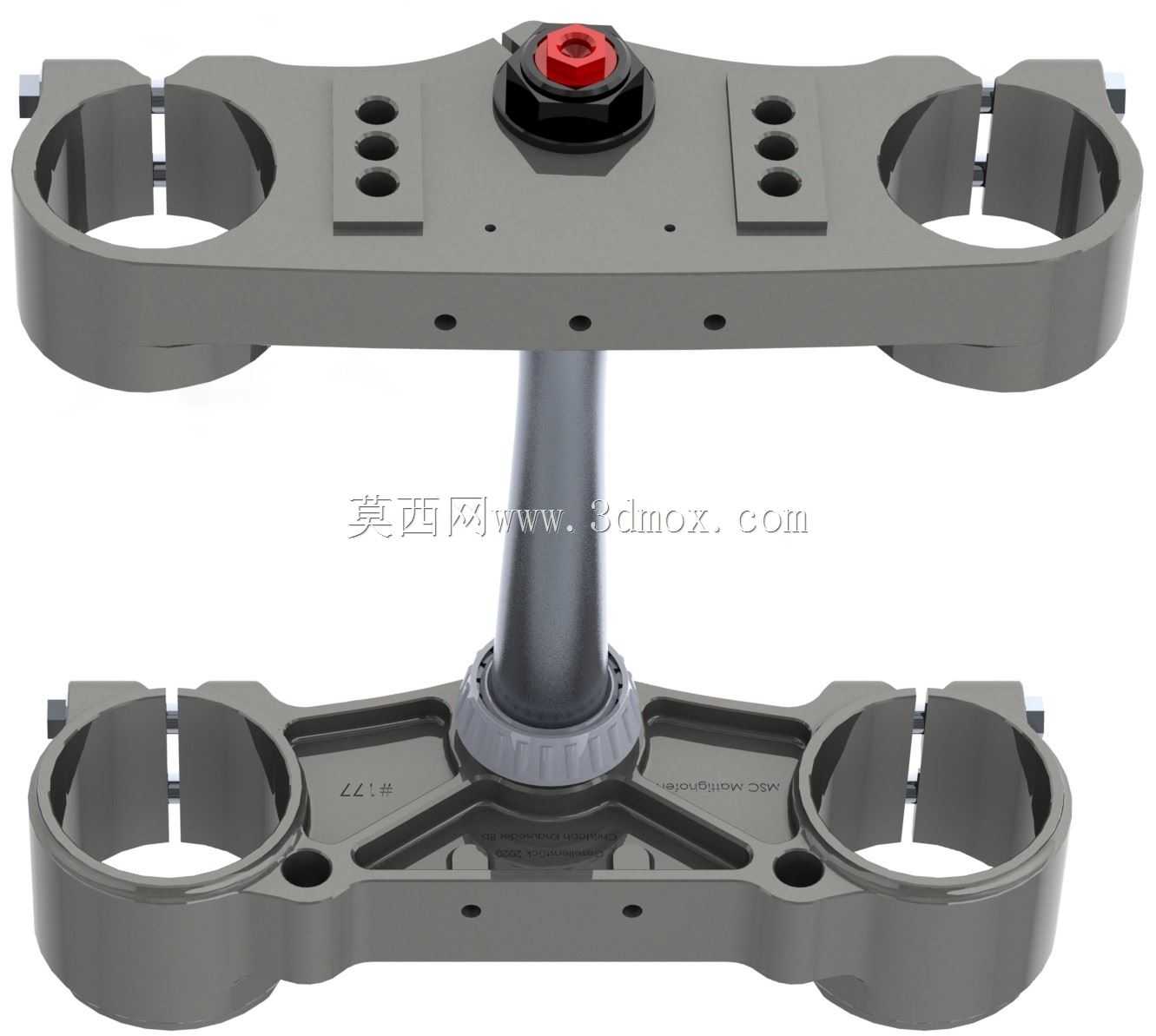

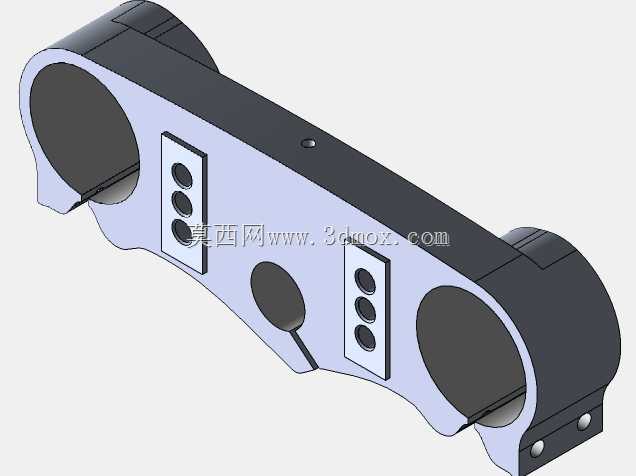

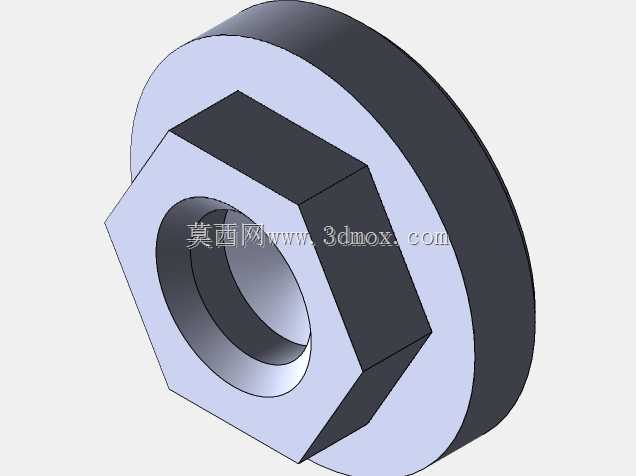

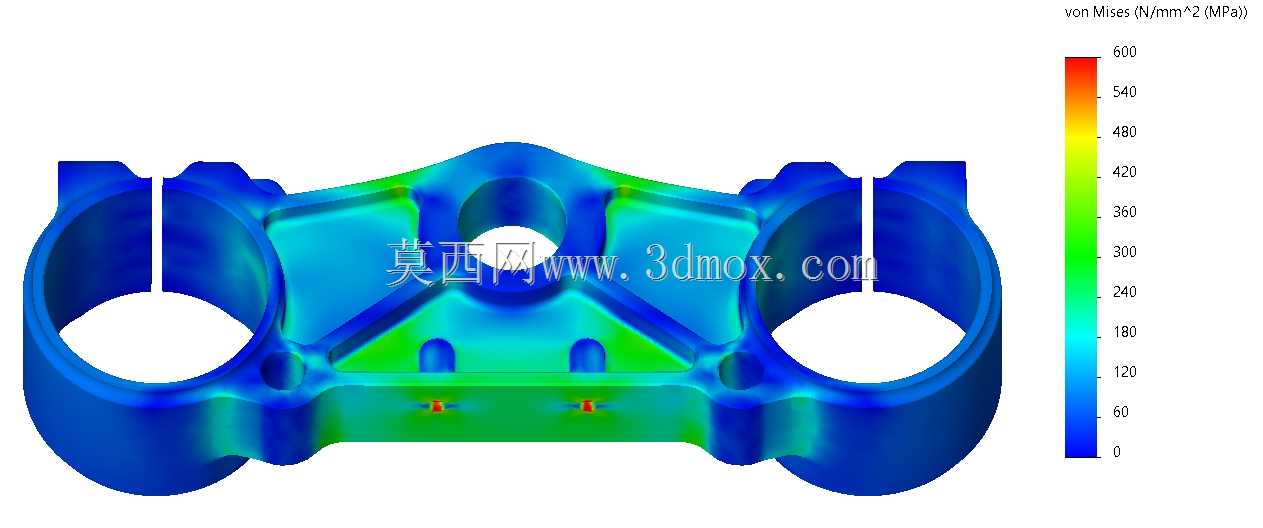

　　从结构设计逻辑来看，上下两个联板通过中间的方向柱实现刚性连接，上联板顶部预留的锁紧螺母安装位，用于实现方向柱与车架转向轴承的预紧调节，保证转向转动顺滑无旷量。上下联板两侧的环形夹持孔，用于抱紧前减震器外管，夹持孔处设计的开口开槽结构，配合螺栓锁紧时可产生均匀的抱紧力，既保证减震器安装的同轴度，又能避免硬夹持造成的减震外管变形，影响减震行程的顺滑度。上联板表面预留的多组安装孔位，可用于固定车把压块、仪表支架、点火开关等附属部件，无需额外焊接支架，集成化设计有效减少了转向部位的零散零件数量。下联板的加强筋布局经过受力优化，在夹持孔与方向柱连接的过渡区域采用渐变式加厚结构，同时在非受力区域做了减重挖除处理，兼顾结构强度与轻量化需求，避免越野工况下应力集中导致的部件断裂风险。

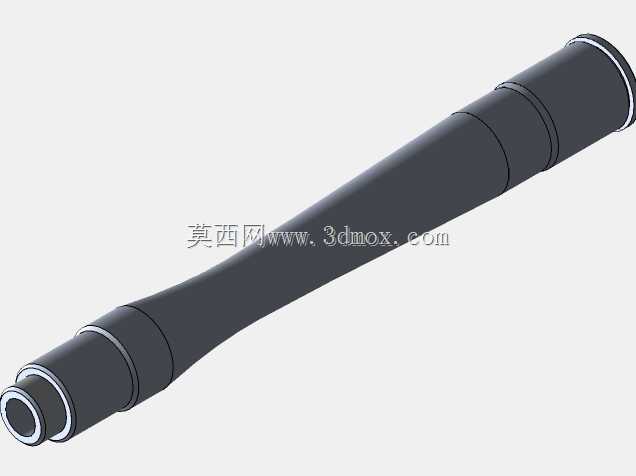

　　安装边界方面，两侧夹持孔的中心距匹配对应排量车型的前减震间距，夹持孔内径适配对应规格的正置前减震外管直径，方向柱的长度尺寸适配对应车型车架转向立管的安装高度，方向柱上下端的轴承安装位尺寸与标准转向轴承规格匹配，安装时无需额外修改即可完成与原车车架、减震部件的适配。零件的所有安装孔位位置度公差控制在合理范围内，保证装配后两侧减震器平行度符合要求，避免出现减震偏磨、转向卡滞的问题。在实际维修改装场景中，该类叉桥零件的精度直接影响整车的转向手感，若联板出现变形会导致车把跑偏、减震回位不畅等问题，建模过程中对夹持孔同轴度、方向柱与联板垂直度的参数还原，能够为改装件开发、维修替换的尺寸校核提供准确的三维参考，也可作为同类越野车型转向系统结构设计的参考样件，帮助设计人员快速理解大排量越野摩托转向承载部件的受力布局与结构优化思路。
