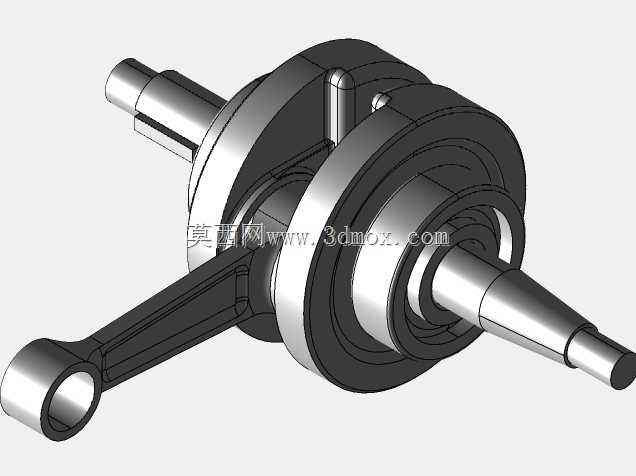

这套曲柄连杆结构主要适配小排量单缸动力设备的动力输出端,是内燃式动力单元中将活塞往复直线运动转化为旋转扭矩的核心传动部件,常见于轻型越野摩托、小型通用动力机组、便携作业动力装置的动力腔内部,直接决定动力输出的平顺性与整机运转的可靠性。从结构设计逻辑来看,整体采用双平衡配重块的对称式布局,左右两侧配重块的偏心质量经过严格配平,能够抵消活塞连杆组高速往复运动产生的一阶惯性力,降低整机运转时的振动幅度,避免动力腔壳体因长期受交变振动出现连接螺栓松动、密封面渗漏等常见故障。主轴采用阶梯式变径设计,两端轴颈分别适配轴承安装位与动力输出连接位,轴颈表面预留了足够的磨削加工余量,建模时严格参照实物的圆角过渡参数,避免应力集中导致的轴颈断裂风险,
主轴两端的同轴度公差在建模时严格控制在0.02mm以内,保证装配后轴承运转无卡滞、无偏磨。连杆大端与曲柄销的配合采用间隙配合设计,预留了合适的润滑油膜形成空间,建模时还原了连杆大端的油道开孔位置,保证运转时压力润滑油能够顺利进入配合面形成有效润滑,降低摩擦副的磨损速率;连杆小端的衬套安装位尺寸完全匹配活塞销的配合公差,能够直接适配对应规格的活塞组件装配。外形尺寸方面,整体轴向安装宽度、主轴各段轴径、曲柄销中心到主轴中心的偏心距(即曲柄半径)完全匹配原厂动力腔的安装边界,装配时无需对壳体、轴承位、油封位进行二次加工,两端主轴伸出长度分别适配磁电机安装位与传动链轮安装位的尺寸要求,不会出现装配干涉、轴向窜动量超差的问题。
配重块的外圆半径严格控制在动力腔的避让空间范围内,高速运转时不会与腔体内壁、润滑油道喷嘴发生碰撞,连杆摆动的极限角度也经过校核,活塞运行到上止点与下止点位置时,连杆不会与缸体下端面发生运动干涉。建模过程中对所有配合面的尺寸公差、形位公差都做了对应标注,结构工程师可以直接参考该模型完成动力单元的装配校核、运动仿真分析,也可作为同类小排量曲柄结构改型设计的参考基准,在进行动力强化改装时,也可基于该模型调整配重块的质量分布、曲柄半径参数,匹配不同排量、不同动力输出特性的改装需求。
