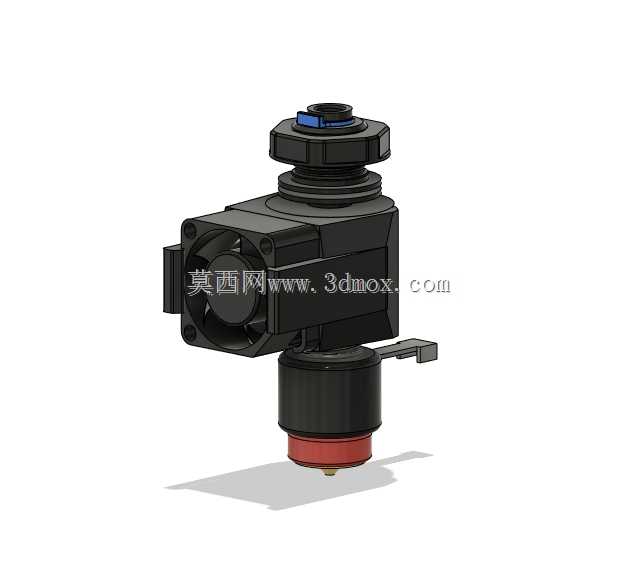

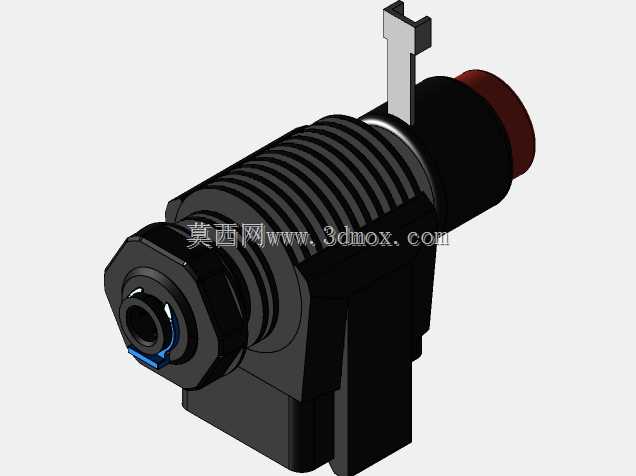

E3D Revo Micro挤出热端结构设计

　　在桌面级FDM 3D打印设备的迭代开发中，挤出热端作为耗材熔融挤出的核心执行部件，其结构合理性直接决定打印成型精度、耗材适配范围与长时间运行稳定性，本次呈现的E3D Revo Micro热端结构，正是面向紧凑型桌面设备、轻量化改装场景优化的成熟方案。从实际应用场景来看，这类微型热端广泛适配小尺寸桌面3D打印机、悬臂结构打印设备、多喷头并行打印模组，也常被用于老旧打印设备的热端升级改装，尤其适合对打印头重量敏感的近程挤出结构，能有效降低运动轴负载，提升高速打印时的运动响应速度，减少运动惯性带来的打印振纹。从功能特性上看，该热端集成了散热风道、加热块、快拆喷嘴、散热鳍片与进料喉管一体化结构，区别于传统分体式热端的多零件拼接设计，

　　其加热块与喷嘴采用快换锁紧结构，无需借助扳手等工具即可完成不同口径喷嘴的更换，能快速适配0.2mm到1.0mm不同线宽的打印需求，覆盖精细模型打印到大流量快速打印的全场景使用需求。散热段采用轴流风扇直吹鳍片的结构，进料喉管处的散热效率足以保证耗材在进入加热区前保持固态，避免耗材过早软化引发的堵头、溢料问题，加热块内置的测温元件与加热棒采用嵌入式安装，温度传导更均匀，能将熔融区温度波动控制在±1℃范围内，保证PLA、ABS、PETG、TPU等不同熔融温度耗材的稳定挤出。从设计思路层面，该结构优先控制整体外形轮廓与安装边界，整体采用直角式布局，进料方向与喷嘴出料方向呈垂直排布，安装固定位采用标准螺纹锁紧结构，

　　可直接适配市面上绝大多数E3D规格的热端安装座，无需额外设计转接件即可完成替换；整体结构做了紧凑化处理，在保证加热功率与散热效率的前提下，尽可能压缩横向与纵向尺寸，避免打印过程中热端与已打印模型、设备框架发生干涉，喷嘴端部到安装基准面的距离做了统一尺寸标定，替换后无需重新调整Z轴零点偏移量，降低改装调试的工作量。从安装边界来看，热端顶部的进料接口适配标准4mm外径的PTFE进料管，侧面风扇的供电接口采用标准接插件，加热与测温线缆的出线方向做了限位设计，避免线缆随打印头运动时剐蹭打印平台，散热风道的出风方向精准对准散热鳍片，不会直吹喷嘴与打印模型表面，避免模型局部冷却不均引发的翘曲问题。结构上所有棱角处都做了倒角处理，既减少安装过程中的磕碰风险，也避免打印过程中剐蹭已成型的模型表面，加热块外层预留了保温棉安装槽位，加装保温棉后可进一步减少热量散失，降低高温打印时的能耗，同时避免热量辐射传导到散热段影响散热效果。
