WS2812B单颗及五米段LED灯珠结构

　　做消费电子、亮化工程类结构设计的工程师，大概率都绕不开WS2812B这类内置IC的全彩LED，这次的三维结构还原，覆盖了单颗灯珠载板和5m长灯段两种形态，完全贴合实际选型和装配时的参考需求。先从实际应用场景说，这类灯珠现在用得太广了，小到电竞外设的RGB灯效、机箱氛围灯、数码产品的状态指示灯，大到户外亮化的像素屏、舞台灯光点阵、展会互动光装置，只要是需要单灯独立寻址、实现流水、跑马、全彩渐变效果的场景，基本都能看到它的身影，很多结构工程师在做带灯效的产品外壳设计时，经常因为拿不准灯珠的实际凸起高度、焊盘位置，导致做出来的透光件要么离灯珠太远光衰大，要么压到灯珠表面造成焊接虚焊，这个三维结构刚好能解决这类装配校核的问题。

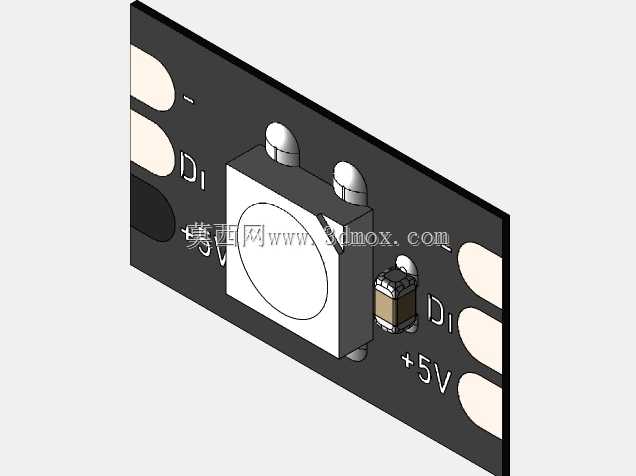

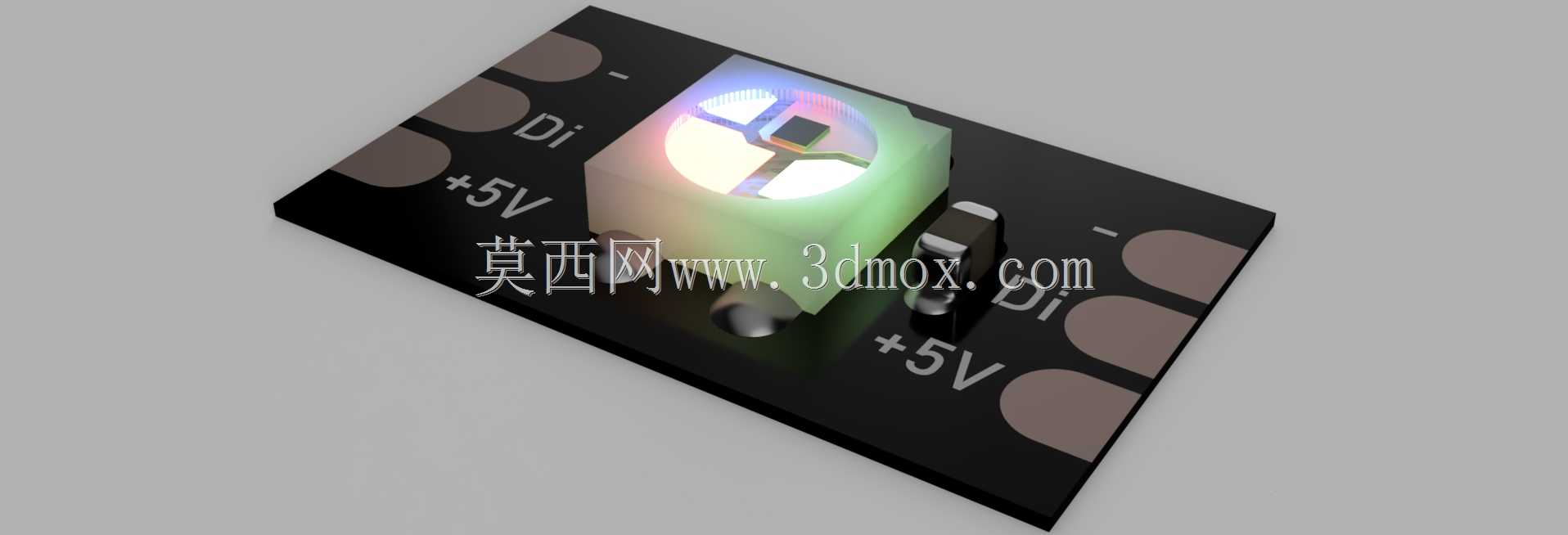

　　从产品功能特性来看，WS2812B本身是把控制电路和RGB发光芯片集成在同一个5050封装的灯珠里，单灯只需要一根信号线就能级联传输信号，不需要额外的控制走线，这也是它能大规模应用的核心原因，建模的时候特意还原了灯珠表面的透镜弧度、引脚的焊盘尺寸，还有载板上标注的Di信号输入、+5V供电、接地的焊盘位置，和实际量产的灯珠载板尺寸完全对齐。设计思路上，没有做过度的简化，单颗灯珠的模型还原了封装内部的发光芯片分区、表面封装的半透明环氧树脂弧度，载板上的阻焊层、焊盘的沉金区域厚度都做了对应还原，5m长段的模型则是按照实际灯条的常用灯距做了阵列排布，同时保留了单段的拼接边界，方便工程师在做长距离灯效布置的时候，直接调用段模型拼接，

　　不用自己逐个阵列灯珠，能省不少建模时间。说到外形尺寸和安装边界，单颗载板的焊盘间距、灯珠本体距离载板边缘的距离都严格按照量产规格做了还原，灯珠表面距离载板的高度控制在实际公差范围内，做结构设计的时候，可以直接把这个模型装配到外壳里，校核透光面和灯珠的距离，一般来说这类灯珠的最佳透光距离是1-3mm，太远了会出现灯珠之间的光混不均匀，太近了会看到明显的灯珠光斑，用这个三维模型做装配干涉检查的时候，就能提前把透光柱、柔光板的位置定准，避免开模之后才发现光效不对的问题。另外5m段的模型还原了灯条的整体宽度、厚度，还有段与段之间的拼接焊盘位置，在做大型亮化项目的结构排布时，可以直接把段模型导入装配体，计算灯条的固定卡扣位置、走线空间，

　　不用再对着二维规格书反复核对尺寸，能大幅减少前期选型校核的工作量。很多刚接触这类电子元器件的结构工程师，容易忽略灯珠的焊接高度公差，把灯珠的安装槽深度做的刚好和标称高度一致，实际回流焊之后因为焊锡的厚度，灯珠会高出0.1-0.2mm，装配的时候就会顶到外壳，这个模型在做的时候也把焊锡的厚度余量考虑进去了，装配校核的时候直接按模型的最大高度留间隙就行，不用再额外加公差余量。
