Mesa7i85编码器RS422接口子卡结构

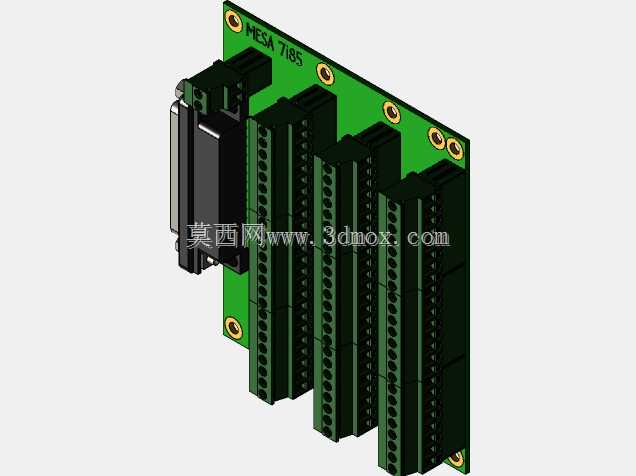

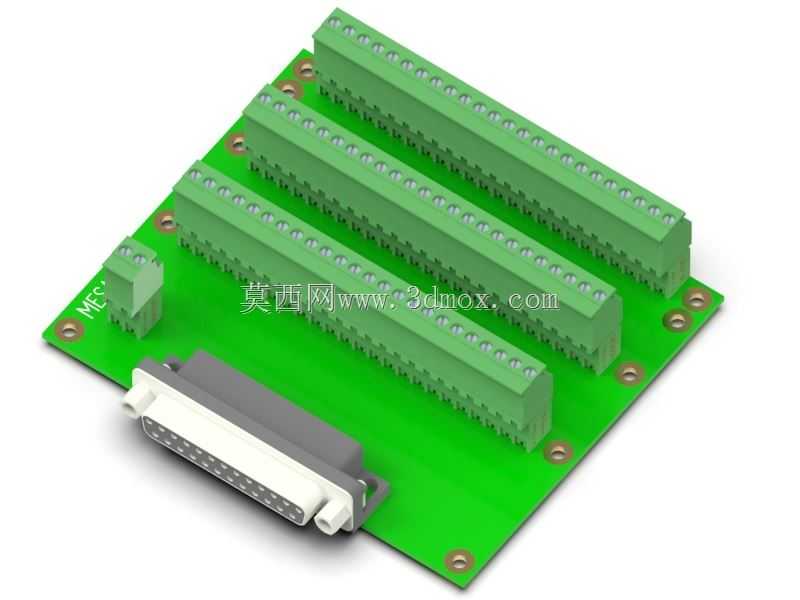

　　这款接口子卡主要面向工业运动控制场景，作为主控板卡与现场编码器、串行通讯设备之间的信号转接载体，解决高密度IO信号的接线规整、信号防护问题，常见于数控设备、自动化产线运动控制单元、非标测试设备的信号采集柜内安装场景。板卡整体采用FR-4玻纤基材PCB设计，板面做绿色阻焊处理，四个边角预留金属化安装孔，安装孔位适配标准DIN导轨安装附件或机柜内螺柱固定，安装边界预留足够的接线操作空间，不会出现端子接线后与周边器件干涉的问题。板载四组长规格绿色插拔式接线端子，单组端子可容纳十余路信号接入，端子采用斜面排布设计，每排端子之间预留足够的螺丝刀操作空间，接线时无需倾斜工具即可完成压线操作，大幅提升柜内接线效率。板侧集成高密度D型公头连接器，

　　用于和主控IO卡进行直连通讯，连接器采用金属外壳屏蔽设计，可降低工业现场电磁干扰对RS-422差分信号的传输影响，保障编码器位置信号传输的稳定性，避免丢脉冲、信号畸变等问题。设计阶段充分考虑现场接线的容错性，端子旁预留丝印标识位，可清晰标注每一路信号的定义，减少现场接线的错接概率；板上额外预留一组小型接线端子，可用于外接供电或辅助信号接入，适配不同场景的扩展需求。PCB走线严格遵循差分信号等长布线规则，RS-422信号对做阻抗匹配处理，信号层与地层分隔设计，减少信号串扰；板上安装孔做金属化接地处理，可通过安装螺柱与机柜柜体共地，提升整体抗干扰能力。端子选用工业级弹簧压接式接线端子，可适配0.2-1.5平方毫米的多股或单股导线，

　　压接后拉力满足工业现场振动环境下的连接可靠性要求，不会出现长期运行后接线松脱的问题。D型连接器采用板载卧式焊接设计，连接器本体带固定螺丝柱，与主控卡连接后可通过螺丝锁紧，避免设备运行振动导致接插件松脱。整体板型尺寸紧凑，可适配标准3U工控机箱内的板卡安装位，也可独立安装在小型接线盒内用于分布式信号采集场景，板上器件排布避开安装孔位的受力区域，避免安装时应力导致器件虚焊。
