地埋式一体化预制泵站结构设计

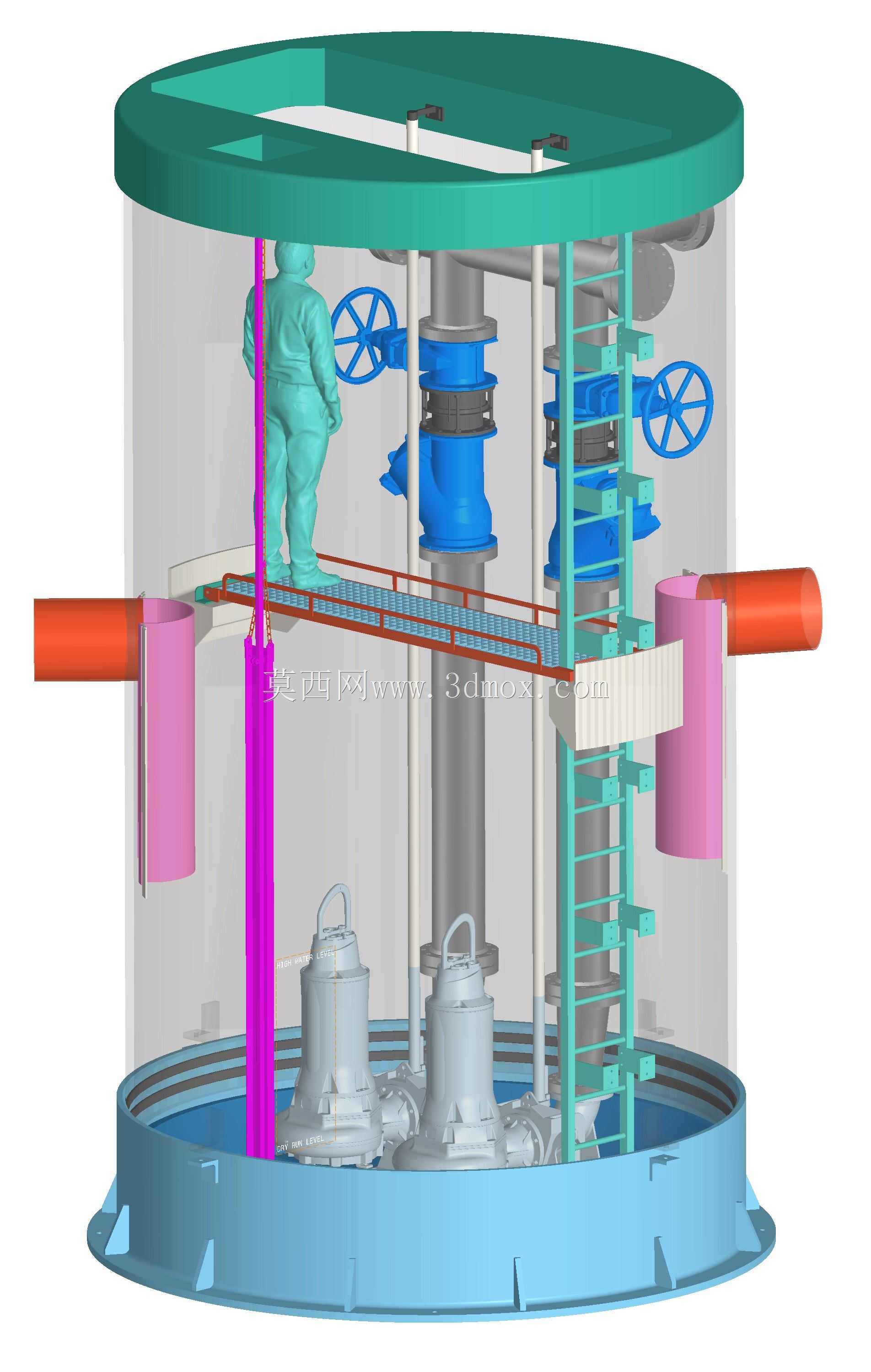

　　这套预制泵站的三维结构，完全围绕市政给排水、小区雨污提升、低洼区域排涝这类地埋式安装场景做的适配设计，整体采用立式圆筒形筒体结构，外部筒体做了防腐承压设计，适配埋地后的土体侧压与地下水浮力载荷，安装时仅需预留匹配筒体直径的基坑，做好底部混凝土基础找平即可完成就位，大幅缩减现场土建施工的周期与成本。从内部结构排布来看，底部对称布置两台潜污泵，一用一备的配置逻辑完全贴合排水系统连续运行的可靠性要求，泵体出水口通过耦合装置与出水立管连接，后期检修时无需人员下到筒底，直接通过顶部吊装口即可将泵体沿导轨提升至地面，降低密闭空间作业的安全风险。筒体内侧设置了通长的爬梯，从顶部检修口一直延伸至中部的钢制检修平台，

　　平台标高刚好对齐进出水管路的阀门操作高度，平台周边设置了防护栏杆，运维人员站在平台上即可完成阀门启闭、管路巡检的常规操作，无需下到筒体积水区域。进出水管道分别从筒体侧壁的对应标高位置穿出，进水侧设置了格栅拦污结构，避免大体积杂物进入泵体造成叶轮堵塞，出水侧的管路上依次配置了蝶阀、止回阀，蝶阀用于管路检修时的通断控制，止回阀则用于防止停泵时管路内的水体倒流，造成泵体反转损坏。顶部的盖板采用分块式设计，预留了检修吊装口、通风口以及仪表安装位，可根据项目需求加装液位传感器、有毒有害气体监测装置，配套的通风管路可实现筒体内的空气流通，避免运维人员进入时发生气体中毒风险。整个结构的排布充分考虑了运维操作的便利性，

　　所有需要人工操作的部件都集中在检修平台可达范围内，管路走向沿筒壁布置，尽可能预留出中部的操作与吊装空间，筒体底部做了弧形导水设计，避免筒底淤积泥沙，减少日常清淤的频次。在安装边界上，筒体的外径、进出水管的中心标高、顶部盖板的覆土厚度都做了参数化的预留，可根据不同项目的排水量、埋深要求调整泵组数量、筒体高度以及管路通径，适配不同流量扬程的排水需求，整个模型的结构细节完全还原了实际产品的装配逻辑，从螺栓连接位置、阀门的操作空间到爬梯的踏步间距都符合市政给排水设备的相关设计规范，可直接用于同类产品的结构参考、项目方案展示以及安装施工的技术交底。
