卡扣式快装传感安装固定桌架结构

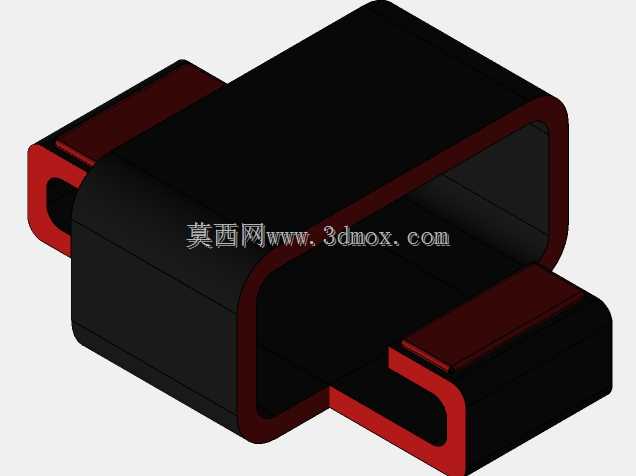

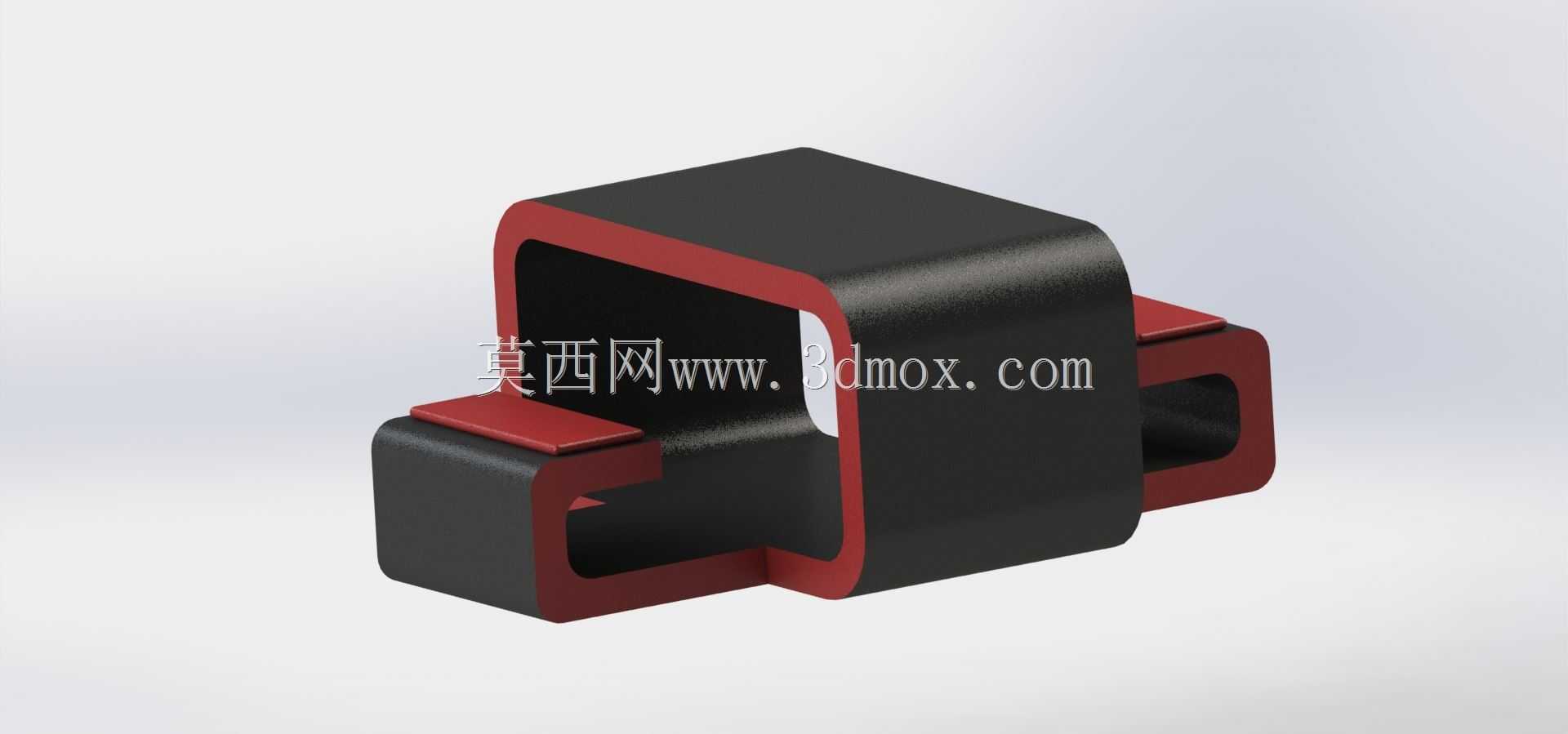

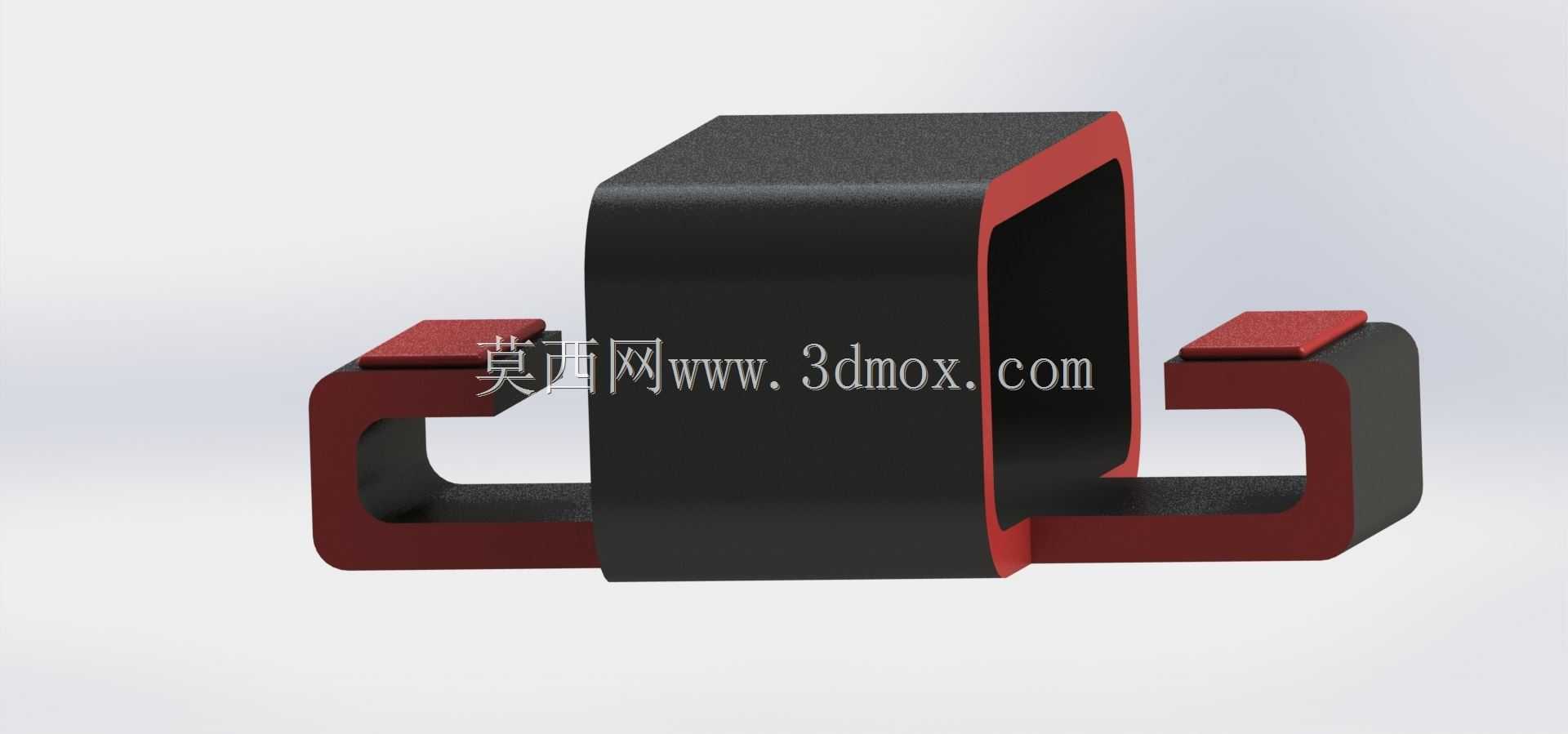

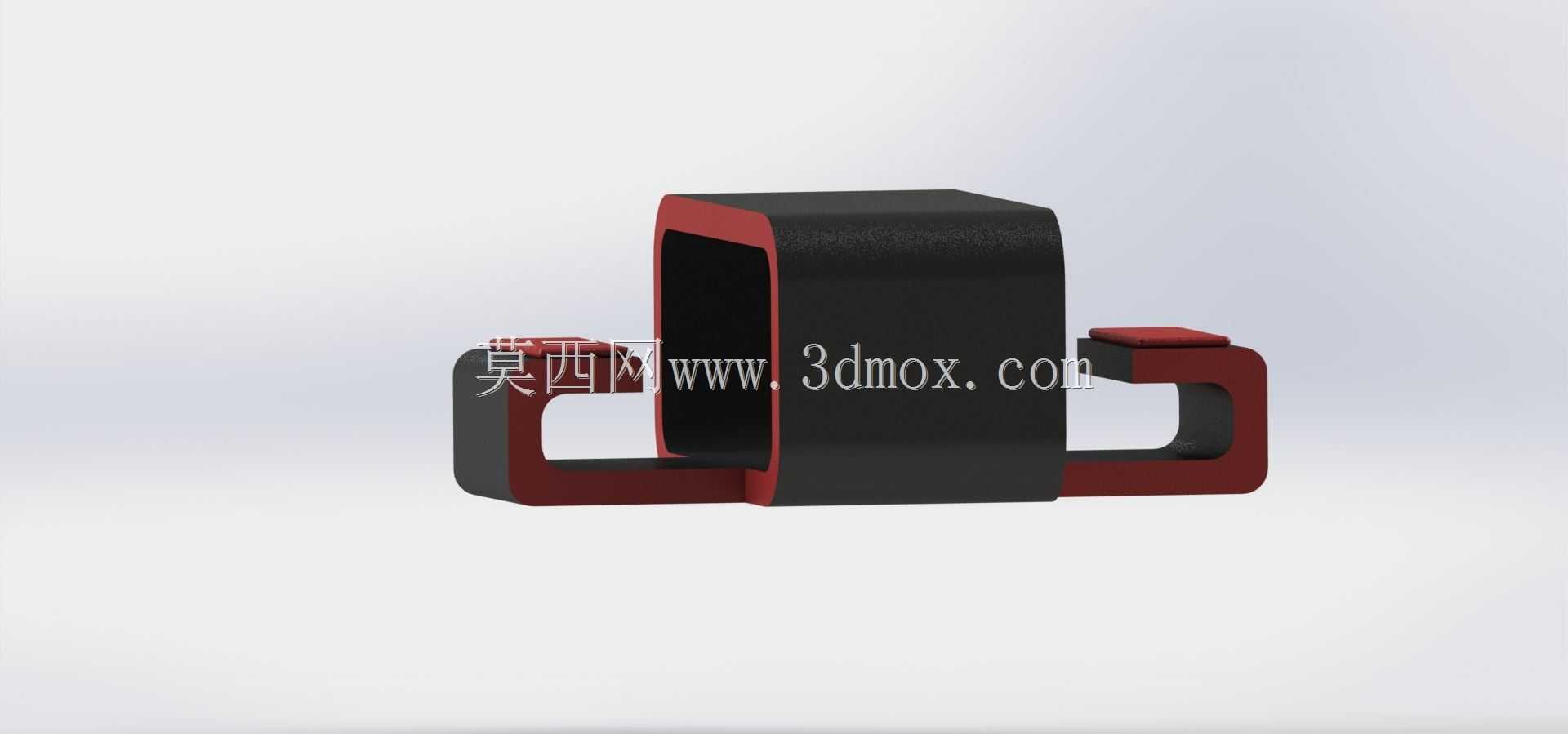

　　这款卡扣式快装传感安装固定桌架，主要面向工业现场传感单元的临时布设、工位级检测点位快速搭建场景设计，区别于传统螺栓锁附的固定支座，整体采用双侧对称卡扣加中部容置腔的结构形式，中部方形空腔可直接卡入常规方形外壳的光电、接近类传感单元，空腔内壁预留0.2mm的装配公差带，既可以保证传感单元装入后无径向窜动，也能避免过盈配合挤压传感外壳造成内部元件损伤。两侧延伸的C型卡扣结构，可直接卡接在厚度15-25mm的桌板、设备侧装板、流水线型材翼缘上，卡扣内侧做了1mm深度的防滑齿纹，卡入后无需额外锁固件即可承受15N的垂直拉拔力，满足常规工业传感单元的安装承重要求。设计阶段优先考虑了现场快速拆装的需求，卡扣外侧做了15度的导向斜角，

　　安装时只需对准卡接位向下按压即可完成固定，拆卸时用平口工具撬动卡扣外侧的撬起槽即可快速取下，全程无需额外工具，单点位安装耗时可控制在10秒以内，适配产线频繁换型、临时检测点位快速调整的使用需求。结构的外形尺寸控制在总长82mm、总宽45mm、总高50mm的范围内，中部容置腔的内尺寸为323240mm，可兼容市面绝大多数标准方形外壳的工业传感单元，两侧卡扣的开口跨度做了自适应结构设计，通过卡扣臂自身的弹性变形量适配不同厚度的安装基面，安装边界无需提前预留螺栓过孔、安装沉台，对安装基面的加工精度要求极低，哪怕是未做表面处理的型材毛坯、木质工位桌板都可以直接固定。结构的受力路径做了针对性优化，

　　中部容置腔的外壁做了2mm厚度的加强筋连接两侧卡扣臂，当传感单元受到侧向碰撞力时，力会通过加强筋直接传递到两侧卡扣的卡接面上，避免应力集中在容置腔根部造成结构断裂，卡扣臂的厚度设置为3mm，采用ABS加玻纤的材质方案时，可承受50N的侧向冲击力，满足车间现场常规的防碰撞要求。顶部预留的小凸台结构可作为走线导向位，传感单元的出线可顺着凸台侧面引出，避免线缆弯折角度过大造成线芯断裂，同时凸台也可作为点位标识的粘贴位，方便现场运维人员快速识别不同点位的传感类型。
