螺旋环绕式球形弹簧缓冲构件

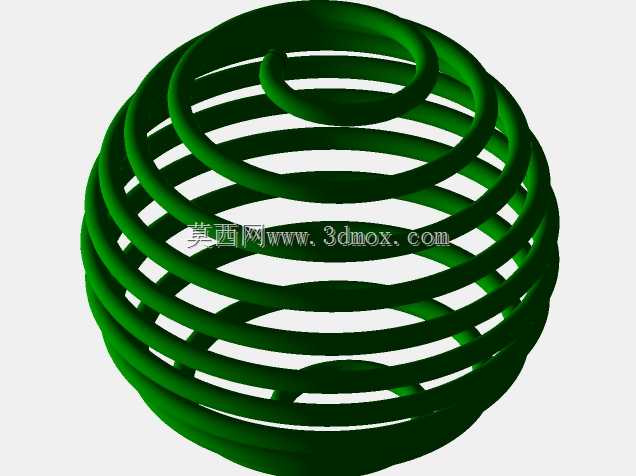

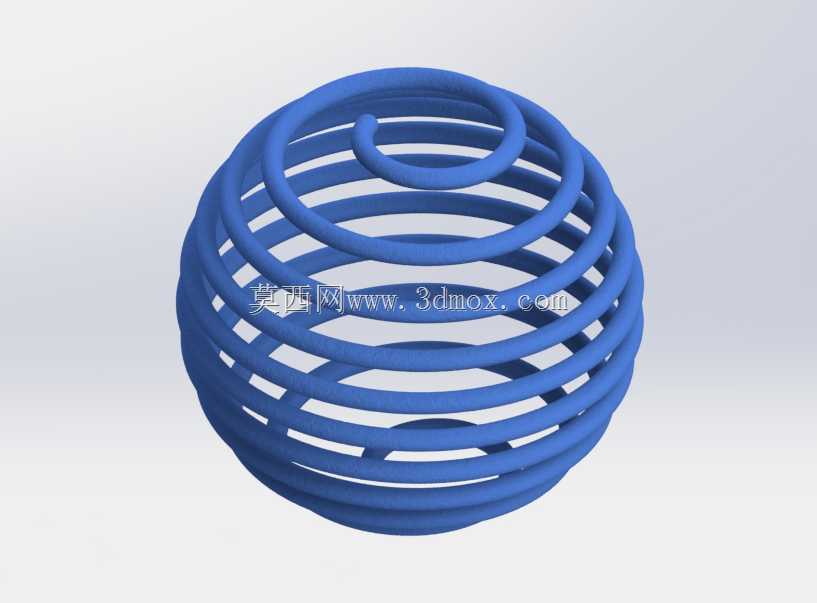

　　这类螺旋环绕成型的球形弹性构件，在轻工自动化输送线、小型精密仪器的缓冲限位场景中应用十分广泛，不同于常规圆柱螺旋弹簧仅能提供单轴向的缓冲力，该构件可承接来自径向、轴向多方向的冲击载荷，在小型电子元器件的分选落料工位，常作为末端缓冲头使用，避免硬质金属接触面直接磕碰损伤元件表面镀层。从结构设计逻辑来看，整个构件以等直径弹簧钢丝为基础原料，通过螺旋扫掠路径沿标准球形轮廓连续盘绕成型，相邻簧圈之间预留均匀的间隙，既保证受载时各圈形变均匀，不会出现局部圈间挤碰导致的刚度突变，也能避免形变恢复时出现卡滞问题。设计过程中需要重点控制螺旋升角的连续变化，在球体两极位置，螺旋路径的曲率半径最小，此处的簧圈内应力集中系数最高，

　　建模时需要对扫掠路径做平滑过渡处理，不能出现硬折角，否则实际卷制成型后该位置容易出现裂纹，疲劳寿命会大幅降低。从安装边界来看，该构件整体为对称球形结构，不需要额外设计定向安装结构，可直接嵌装在对应尺寸的球形安装窝座内，两端不需要设置固定挂钩或支撑端面，依靠窝座的球面约束即可完成定位，相比同缓冲行程的圆柱弹簧，占用的安装空间更小，在狭小的仪器内腔布局中更具优势。实际使用时，该构件的刚度特性呈现非线性变化，初始受载阶段刚度较低，可柔和承接冲击载荷，随着形变量增大，簧圈逐步贴合，刚度平缓上升，不会出现硬冲击感，在手持检测设备的防摔结构、小型传感器的安装减震座中，这种刚度特性恰好匹配使用需求，既能过滤高频微幅振动，

　　也能在大冲击下提供足够的支撑力，避免内部元件位移损坏。建模阶段需要注意簧圈的截面始终与螺旋路径保持垂直，不能出现截面扭转，否则卷制时钢丝的扭转应力会超出材料许用范围，导致成品报废，同时要保证所有簧圈的同轴度偏差控制在合理范围内，避免受载时出现偏载，导致局部簧圈过早失效。
