可调节式通用表面测量量规结构

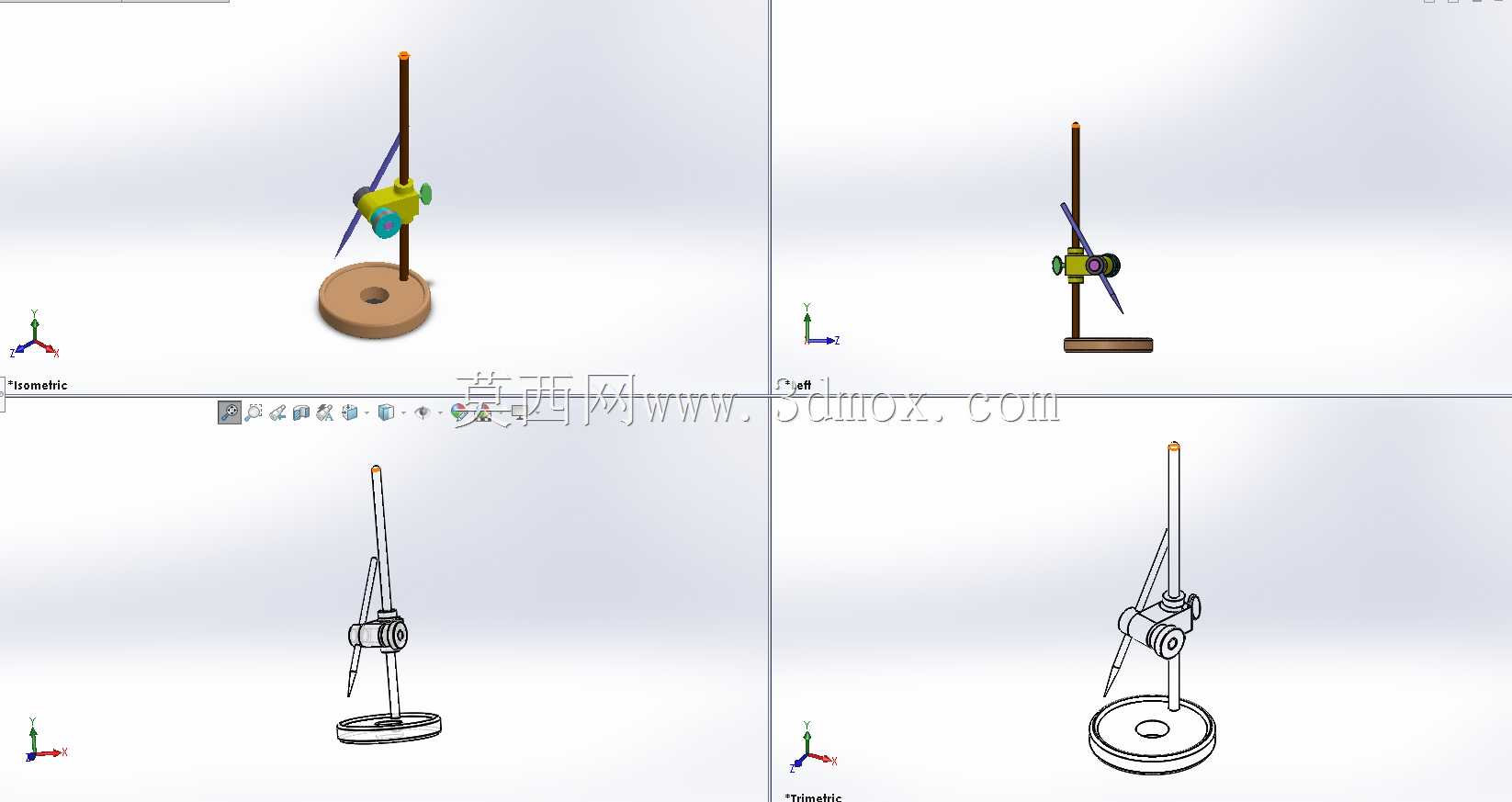

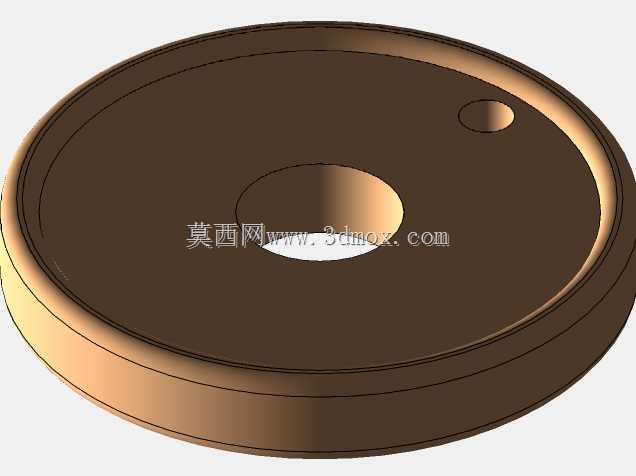

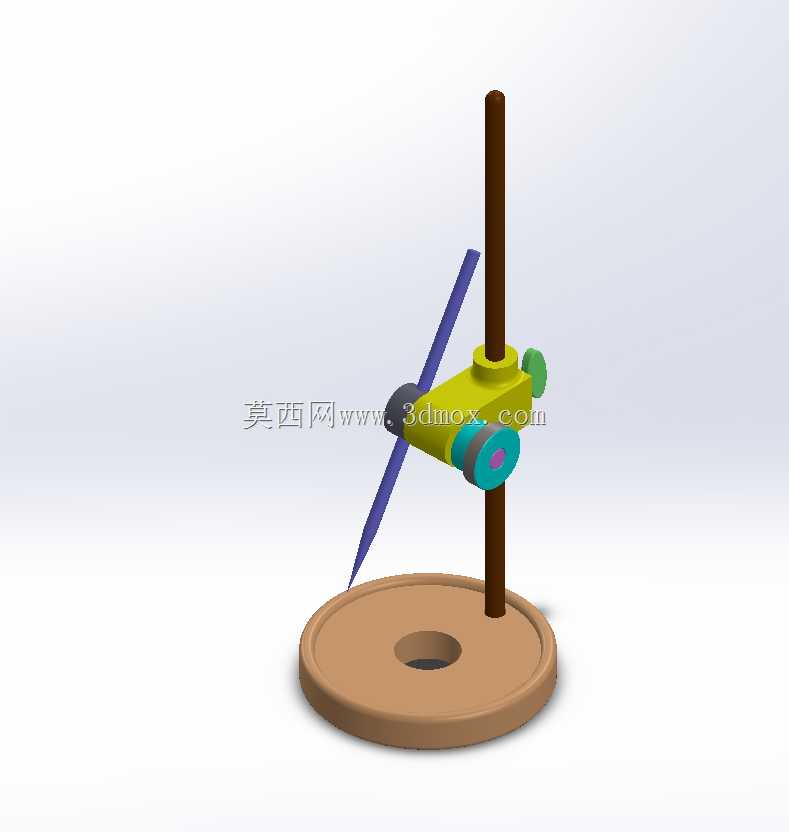

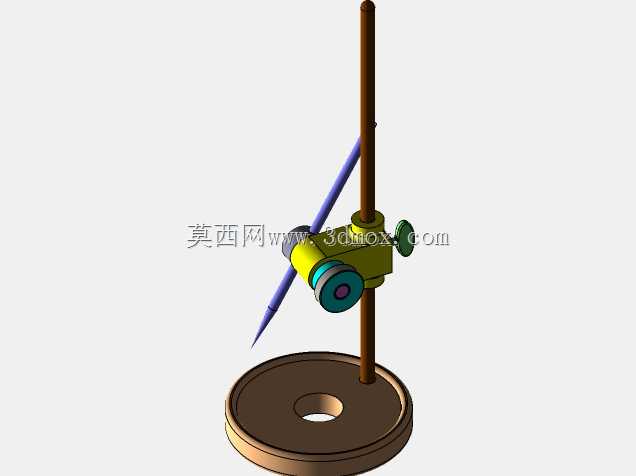

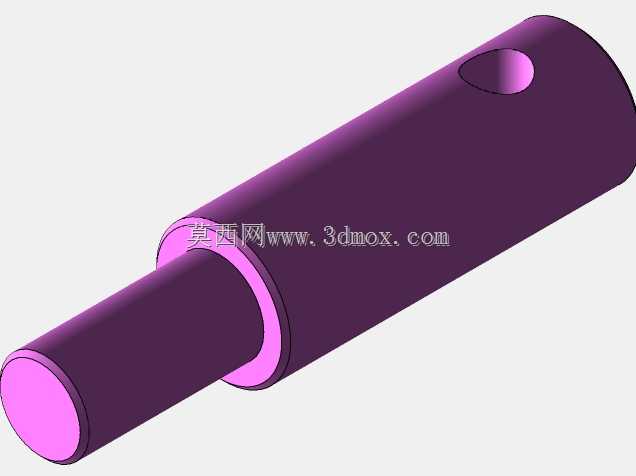

　　这款表面量规主要应用在机加工车间的工序间检测、零部件入厂复检以及工装夹具调校场景中，针对小尺寸平面、圆弧面的轮廓度、表面相对高度差做快速比对测量，相比固定式量规，它的可调结构能适配更多非标准检测位的测量需求，不用针对单一工件定制专用检具，能压缩中小批量加工场景的检具投入成本。量规的核心结构分为底座、立柱、滑动夹持座、测针四个部分，圆形铸铁底座做了加厚处理，底部平面经过精磨处理，平面度控制在0.01mm以内，放置在被测工件的基准面上时不会出现翘曲、滑移，底座中心的避让孔可以避开工件表面的凸起定位销、小凸台，避免基准贴合不实带来的测量误差。垂直立柱采用冷拉圆钢加工，表面做硬铬镀层处理，硬度达到HRC55以上，长期滑动调节不会出现拉毛、

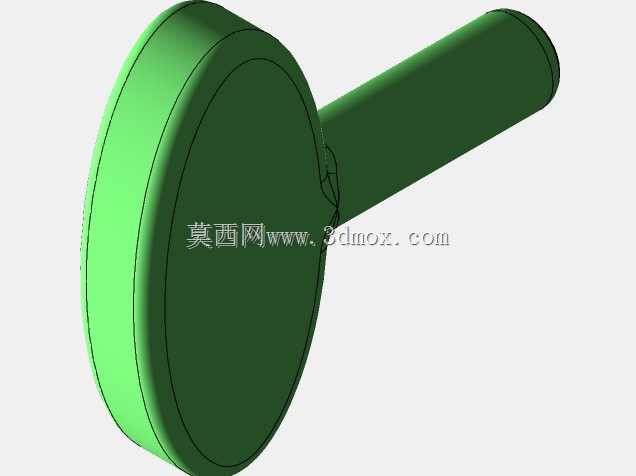

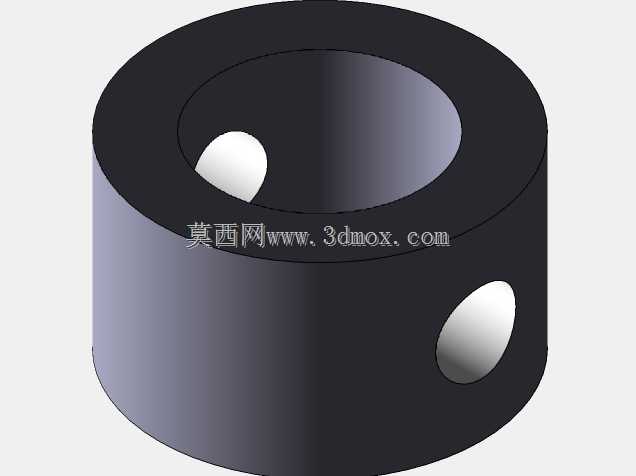

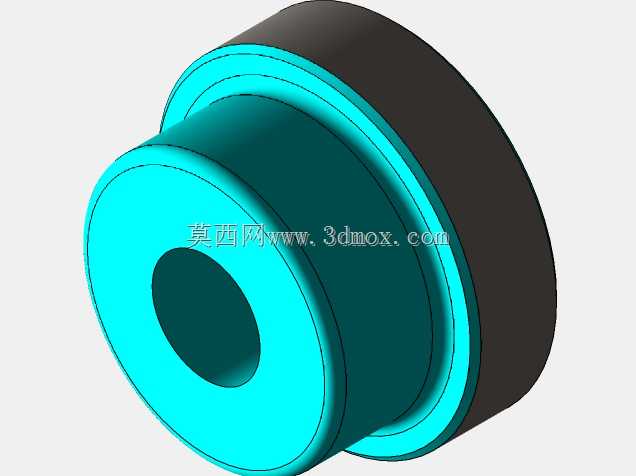

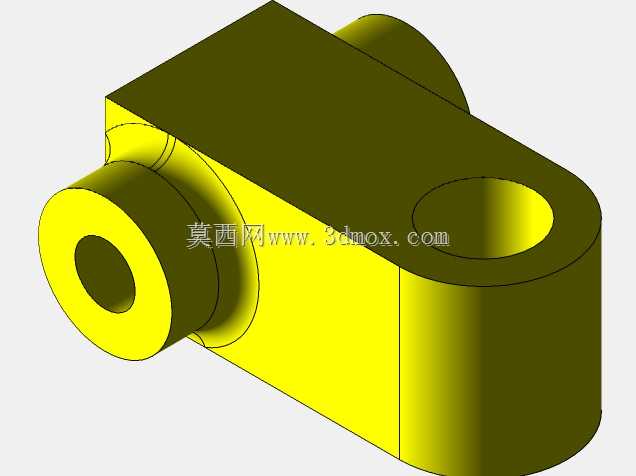

　　磨损间隙，立柱和底座采用过盈压装配合，装配后做垂直度校准，保证立柱轴线和底座基准面的垂直度误差不超过0.02mm/100mm。滑动夹持座是整个量规的功能核心，它通过侧面的锁紧旋钮实现立柱上的高度位置固定，夹持座内部开有和测针适配的斜向安装孔，孔内配有弹性衬套，锁紧侧方的微调旋钮时，既能牢牢固定测针的伸出长度，也能小范围调整测针的倾斜角度，适配不同倾斜面的测量需求，测针采用高速钢材质磨制，尖端做圆弧钝化处理，测量时不会划伤工件的已加工表面，也不会因为尖端过度尖锐出现磨损过快的问题。设计这款量规的时候，特意把滑动夹持座的调节行程做了120mm的预留，测针的角度调节范围覆盖0到45度，能满足大部分常规机加工件的表面检测需求，

　　整体结构没有复杂的传动部件，日常维护只需要定期给立柱表面涂抹少量防锈润滑油即可，不需要复杂的校准流程，普通质检人员经过简单培训就能上手操作。在实际使用时，先把量规放置在高精度标准平板上，调整测针高度让尖端接触平板表面，把锁紧旋钮固定后就可以作为高度基准，移动到被测工件表面，通过观察测针和工件表面的间隙，就能快速判断工件表面的高度偏差是否在公差范围内，也可以配合塞尺做定量的偏差值读取，相比百分表类的读数量具，它的检测效率更高，适合生产线旁的快速批量筛查，不会因为读数过程拖慢生产节拍。量规的整体外轮廓尺寸控制在底座直径100mm、总高度180mm以内，占用工作台面空间很小，平时可以直接放置在工位的工具架上，不需要专门的存储工位，测针作为易损件可以单独更换，不需要整体报废量规，长期使用的维护成本很低。
